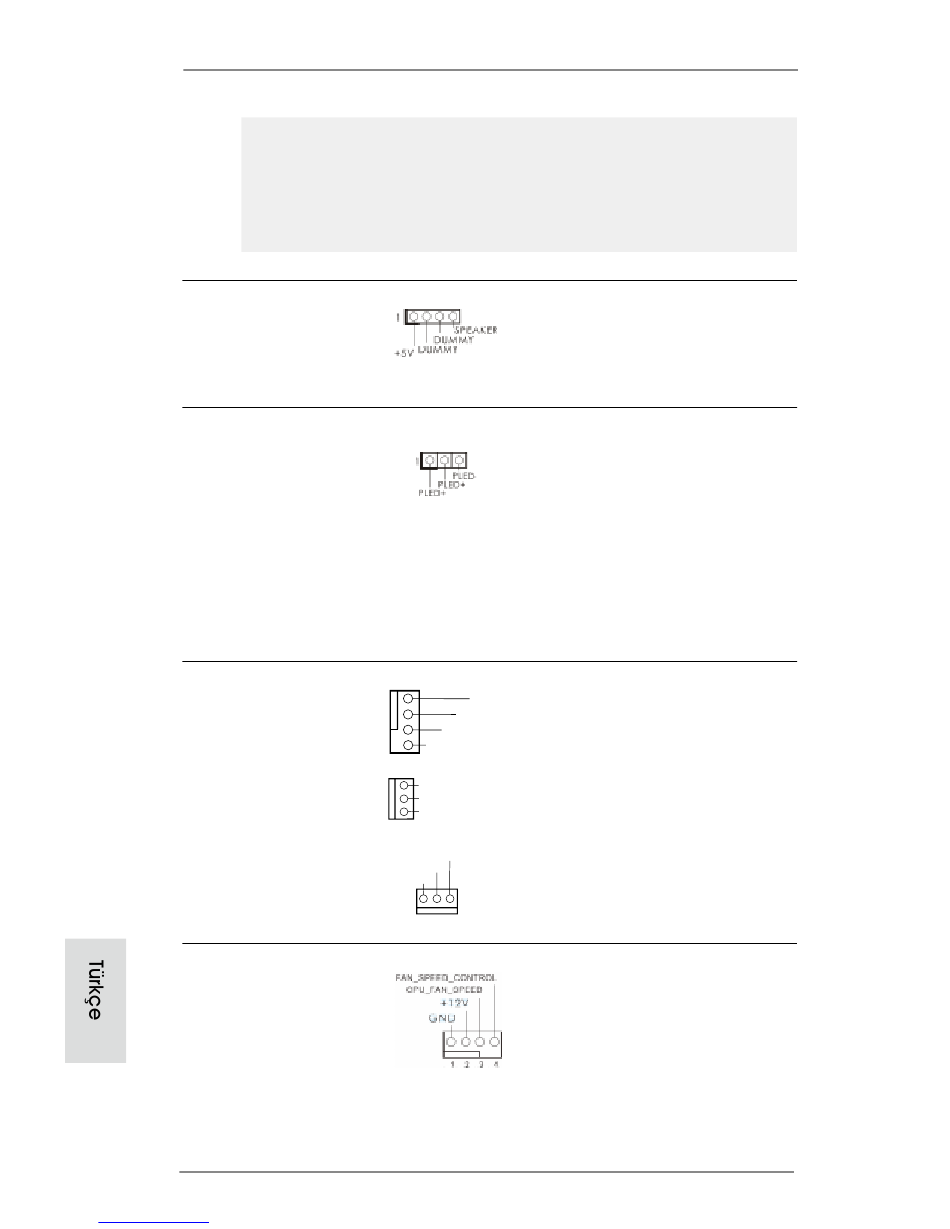

Kasa Hoparlörü Fişi
(4-pinli SPEAKER1)
(bkz. s.2 No. 14)
Güç LED'i Fişi
(3-pinli PLED1)
(bkz. s.2 No. 21)
Kasa/güç Fan Konektörü
(4-pinli CHA_FAN1)
(bkz. s.2 No. 13)
(3-pinli CHA_FAN2)
(bkz. s.2 No. 11)
(3-pinli PWR_FAN1)
(bkz. s.2 No. 1)
CPU Fan Konektörü
4-pinli CPU_FAN1)
(bkz. s.2 No. 4)
152
Downloaded from
www.Manualslib.com
Ön panel tasarımı kasaya göre değişiklik gösterebilir. Ön panel
modülünde temel olarak güç anahtarı, sıfırlama anahtarı, güç LED'i,
sabit disk çalışma LED'i, hoparlör vb. bulunur. Kasa ön panel
modülünüzü bu bağlantıya bağlarken, kablo atamalarının ve pin
atamalarının doğru biçimde eşleştirildiğinden emin olun.
PWR_FAN_SPEED
ASRock Q77M vPro Motherboard
manuals search engine
Lütfen kasa hoparlörünü bu fişe
bağlayın.
Sistem gücü durumunu
belirtmek için lütfen kasa güç
LED'ini bu fişe bağlayın. Sistem
çalışırken LED açıktır. LED S1/
S3 durumunda yanıp sönmeye
devam eder. LED S3/S4
durumunda veya S5 durumun
da (güç kapalı) kapalıdır.
Lütfen kasa fan kablolarını
GND
+12V
fanına bu konektöre bağlayın
CHA_FAN_SPEED
ve siyah kabloyu toprak pinine
FAN_SPEED_CONTROL
bağlayın. CHA_FAN2 destekli
GND
Fan Denetimi.
+12V
CHA_FAN_SPEED
+12V
GND
Lütfen fan kablolarını CPU
fanına bu konektöre bağlayın ve
siyah kabloyu toprak pinine
bağlayın.
