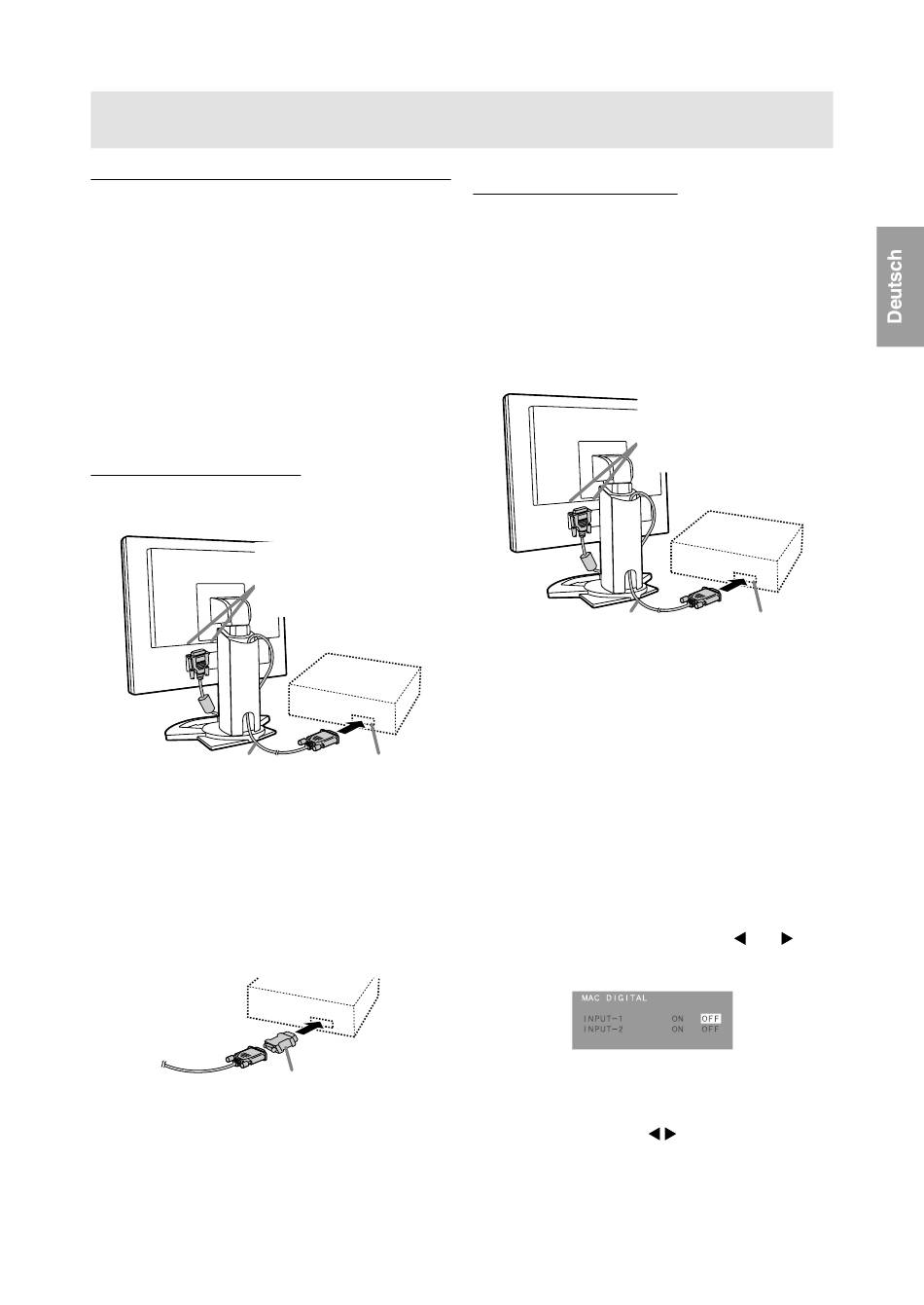

Anschließen des Monitors und Ein- und Ausschalten des Monitors
Verbinden des Monitors mit einem
Computer
Anschliessen des Monitors an einen Computer unter
Verwendung des mitgelieferten Signalkabels.
-
Dieser Monitor ist mit zwei Eingangsanschlüssen
zum Anschluss an zwei Computer ausgestattet.
Dem Monitor liegen ein Analog-Signalkabel und
ein Digital-Signalkabel bei. Wenn beide
Anschlüsse analog oder beide digital sind, muss
ein weiteres Signalkabel im Handel erworben
werden.
-Digitalesignalkabel: Modellbezeichnung NL-C01E
-Analogsignalkabel: Modellbezeichnung NL-C02E
Analoger RGB-Anschluss
Das mitgelieferte Analog-Signalkabel am RGB-
Ausgangsanschluss des Computers anschliessen.
Eingangsanschluss 1 und 2
Beide Seiten können für
einen Anschluss verwendet
werden.
Analogsignalkabel
-
Achten Sie streng auf die Steckerrichtung,
führen Sie das Signalkabel hier fest ein und
ziehen die Schrauben
an beiden Seiten fest.
Beim Anschluß eines 15poligen, 2reihigen
D-Sub Apple Power Macintosh befestigen Sie am
Analogsignalkabel einen Macintosh-
Umwandlungsadapter (separat erhältlich).
Macintosh-
Umwandlungsadapter
Digitaler RGB-Anschluss
Das mitgelieferte Digital-Signalkabel am digitalen
RGB-Ausgangsanschluss des Computers
anschliessen.
-
Für einen digitalen RGB-Anschluss ist der
Monitor mit einem Eingang für den Anschluss an
einen Computer mit einem DVI-kompatiblen
Ausgangsanschluss (DVI-D 24-polig oder DVI-I
29-polig) und SXGA-Ausgangsmöglichkeit
ausgestattet. (Abhängig vom anzuschliessenden
Computer kann es vorkommen, dass das Display
nicht richtig funktioniert.)
Den Monitor folgendermassen einstellen, wenn ein
Analoger RGB-
digitaler Anschluss mit einem Power Macintosh unter
Ausgangsanschluß
Verwendung eines ADC-DVI-Adapters des
Herstellers Belkin ausgeführt wird. (Der Betrieb
wurde mit dem Power Macintosh G4 M7627J/A
überprüft.)
-
Die Einstellungen bei ausgeschaltetem Power
Macintosh ausführen.
1. Nach dem Anschluss des Netzkabels den
Hauptschalter des Monitors einschalten.
2. Drücken Sie gleichzeitig die Tasten
sowie den Netzschalter (d. h. Monitor
einschalten).
3. Den Eingangsanschluss, an dem der Belkin ADC-
DVI-Adapter angeschlossen ist, auf EIN
einstellen.
Mit der Taste SELECT [INPUT1] oder [INPUT2]
wählen und die Tasten
oder [OFF] verwenden.
45
Eingangsanschluss 1 und 2
Beide Seiten können für
einen Anschluss verwendet
werden.
Digitalsignalkabel
-
Achten Sie streng auf die Steckerrichtung,
führen Sie das Signalkabel hier fest ein und
ziehen die Schrauben
an beiden Seiten fest.
-
Das Gerät nicht auf [ON] einstellen, wenn
kein Belkin ADC-DVI-Adapter verwendet wird,
da dies zu Fehlfunktionen bei der Wiedergabe
führen kann.
Digital RGB-
Ausgangsanschluß
und
zur Wahl von [ON]
