Inhaltszusammenfassung für ViewSonic PJD6345

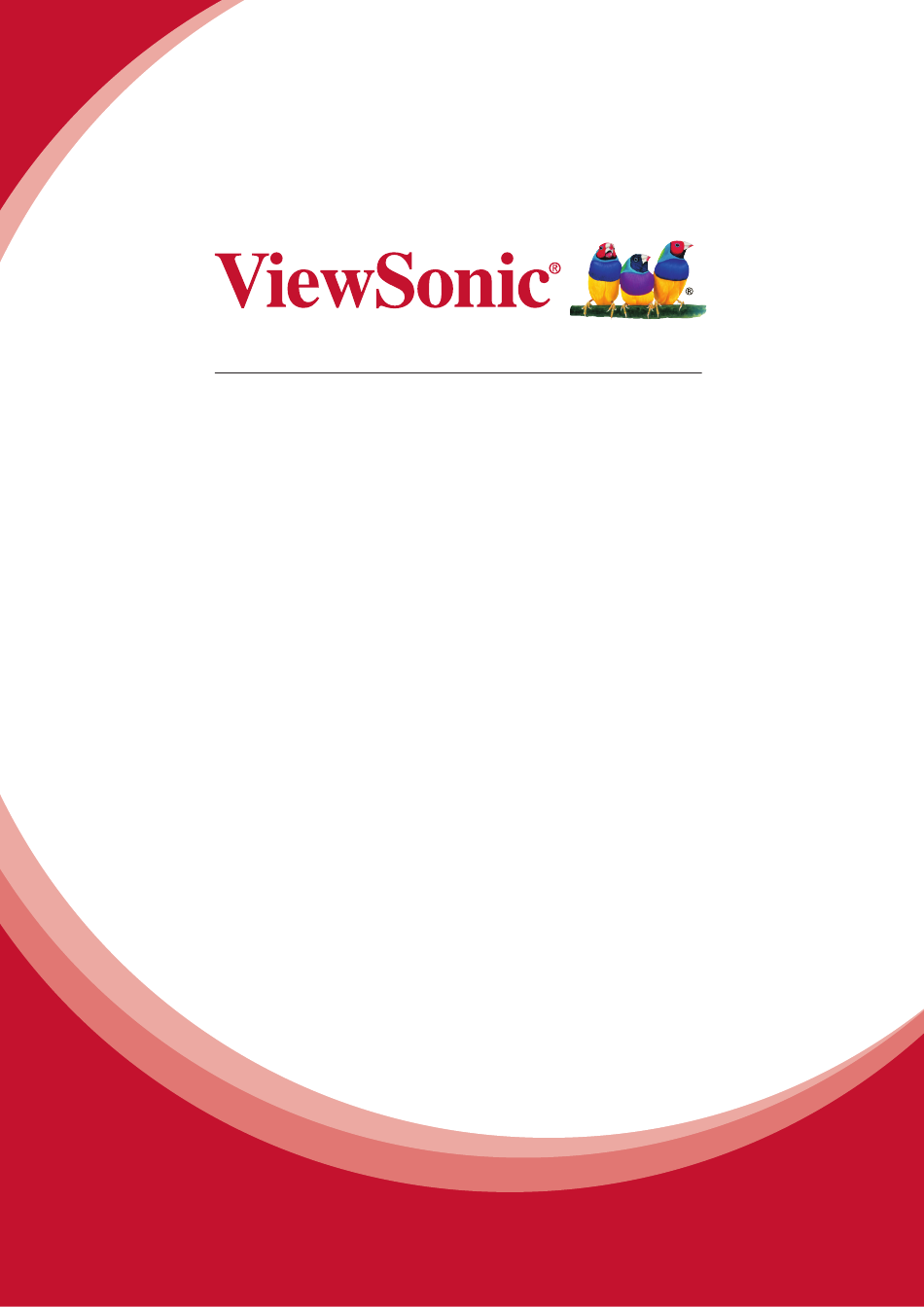

- Seite 1 PJD6345/PJD6544w DLP Projektor Bedienungsanleitung Modell Nr. VS14971/VS14973...
-
Seite 2: Informationen Zur Einhaltung Von Normen Und Bestimmungen
Informationen zur Einhaltung von Normen und Bestimmungen FCC Erklärung Dieses Gerät erfüllt die Anforderungen gemäß Abschnitt 15 der FCC Bestimmungen. Für den Betrieb sind folgende Bedingungen zu beachten: (1) das Gerät darf keine schädlichen Interferenzen erzeugen und muss (2) empfangene Interferenzen aufne- hmen, obwohl diese zu Betriebsstörungen führen können. -
Seite 3: Wichtige Sicherheitshinweise
Wichtige Sicherheitshinweise Lesen Sie diese Hinweise. Bewahren Sie diese Hinweise auf. Beachten Sie alle Warnungen. Folgen Sie allen Anweisungen Verwenden Sie dieses Gerät nicht in der Nähe von Wasser. Mit einem weichen, trockenen Tuch reinigen. Nicht die Lüftungsschlitze blockieren. Das Gerät gemäß den Herstelleran- weisungen installieren. -
Seite 4: Erklärung Zur Rohs2 Konformität
Erklärung zur RoHS2 Konformität Dieses Produkt wurde entsprechend der Richtlinie 2011/65/EU des Europäischen Parlamentes und des Rates bezüglich der beschränkten Verwendung gefährlicher Substanzen in elektrischen und elektronischen Geräten (RoHS2) entwickelt und hergestellt und es wird davon ausgegangen, dass es den maximalen vom European Technical Adaptation Committee (TAC) veröffentlichten Konzentrationswerten, siehe unten, entspricht: Vorgeschlagene... -
Seite 5: Produktregistrierung
Microsoft, Windows, Windows NT und das Windows Logo sind registrierte Marken- zeichen der Microsoft Corporation in den Vereinigten Staaten und anderen Ländern. ViewSonic, das Drei Vögel Logo, OnView, ViewMatch und ViewMeter sind registri- erte Markenzeichen der ViewSonic Corporation. VESA ist ein registriertes Markenzeichen der Video Electronics Standards Associa- tion. - Seite 6 Hinweise zum Netzkabel Das Netzkabel muss an die Belange des Landes angepasst sein, in dem der Projektor genutzt wird. Bitte vergleichen Sie Ihren Netzstecker mit den nachstehenden Abbildungen und überzeugen Sie sich davon, dass Sie das richtige Netzkabel verwenden. Falls der Stecker des mitgelieferten Netzkabels nicht Ihre Steckdosen passen sollte, wenden Sie sich bitte an Ihren Händler.
-
Seite 7: Inhaltsverzeichnis
Inhalt Einleitung ....................1 Projektormerkmale..........................1 Lieferumfang ............................2 Projektor – Überblick..........................3 Einsatz und Bedienung................5 Bedienfeld ............................... 5 Anschlüsse.............................. 6 Fernbedienung............................8 Batterien einlegen ..........................11 Einsatz der Fernbedienung........................12 Geräte anschließen ................13 Computer oder Bildschirm anschließen ....................14 Externe Videoquellen anschließen ....................... -
Seite 8: Einleitung
Design, das sowohl zuverlässig funktioniert als auch leicht zu bedienen ist. Ihr Projektor weist folgende Merkmale auf: ® • Texas Instruments-Einchip-DLP -Technologie (0,55 Zoll) • PJD6345: XGA (1024 x 768 Pixel) ® • Texas Instruments-Einchip-DLP -Technologie (0,65 Zoll) • PJD6544w: WXGA (1280 x 800 Pixel) ®... -
Seite 9: Lieferumfang
Lieferumfang Achten Sie beim Auspacken Ihres Projektors darauf, dass all diese Komponenten mitgeliefert wurden: VGA-Kabel Projektor Netzkabel (D-Sub-zu-D-Sub) Infrarot-Fernbedienung & ViewSonic-CD-Assistent Schnellstartanleitung Batterien (2 x AAA) Sonderzubehör 1. Deckenmontageset 2. Ersatzlampe 3. VGA - Komponentenadapter Hinweis • Bitte wenden Sie sich unverzüglich an Ihren Händler, falls etwas fehlen sollte, beschädigt zu sein scheint oder das Gerät nicht auf Anhieb funktioniert. -
Seite 10: Projektor - Überblick
Projektor – Überblick Vorderseite 1. Vorderer Fernbedienungssensor 2. Höhenverstellungsfuß 3. Projektionsobjektiv 4. Fokusring 5. Sicherheitsleiste 6. Lautsprecher 7. Belüftungsöffnungen 8. Zoomring 9. Bedienfeld 10. Lampenabdeckung... -
Seite 11: Rückseite
Rückseite 1. Netzkabelanschluss 2. Anschlüsse 3. Kensington-Schloss Unterseite Schrauben zur Deckenmontage: M4 x 8 (Max. L = 8 mm) Einheit: mm 1. Sicherheitsleiste 2. Deckenmontagebohrungen Hinweis • Bei Bedarf können Sie den Projektor an der Decke anbringen. Die Deckenhalterung zählt jedoch nicht zum Standardlieferumfang. -
Seite 12: Einsatz Und Bedienung
Einsatz und Bedienung Bedienfeld MENU E X I T 1. TEMP (Temperatur-LED) Lesen Sie bitte unter „LED-Meldungen“ nach. 2. Trapez-/Richtungstasten ( /Aufwärts, /Abwärts) Zur manuellen Korrektur verzerrter Bilder, die durch nicht senkrechte Projektion entstehen. 3. POWER Zum Ein- und Ausschalten des Projektors. 4. -
Seite 13: Anschlüsse
Anschlüsse 1. AUDIO IN 1 Mit diesem Anschluss verbinden Sie den Audioausgang Ihres Computers, der an den COMPUTER IN 1-Eingang angeschlossen ist. 2. S-VIDEO Hier schließen Sie den S-Video-Ausgang externer Videogeräte an. 3. COMPUTER IN 1 Mit diesem Anschluss verbinden Sie Geräte mit analogem RGB- oder Component-Ausgang. - Seite 14 10. COMPUTER IN 2 Mit diesem Anschluss verbinden Sie Geräte mit analogem RGB- oder Component-Ausgang. 11. VIDEO Mit diesem Anschluss verbinden Sie den Composite-Videoausgang externer Videogeräte. 12. AUDIO OUT Hier schließen Sie Lautsprecher oder andere Audiogeräte an. 13. AUDIO IN 2 Mit diesem Anschluss verbinden Sie den Audioausgang externer Videogeräte oder eines Computers, der an den COMPUTER IN 2-Eingang angeschlossen ist.
-
Seite 15: Fernbedienung
Fernbedienung 1. Power Zum Ein- und Ausschalten des Projektors. 2. VGA 1 Zeigt das Signal des COMPUTER IN 1-Eingangs an. 3. Source Zeigt die Quellenauswahlleiste. 4. Trapez-/Richtungstasten ( /Aufwärts, /Abwärts) Zur manuellen Korrektur verzerrter Bilder, die durch nicht senkrechte Projektion entstehen. - Seite 16 12. Pattern Zeigt das integrierte Testmuster. 13. Blank Blendet das Bild aus. 14. D.Eco Vermindert den Stromverbrauch der Lampe um bis zu 70%. Hinweis: Die Initialisierung dieser Funktion braucht etwas Zeit. Sorgen Sie dafür, dass der Projektor mindestens 4 Minuten lang eingeschaltet ist. 15.
- Seite 17 Mausfunktionen verwenden Die Möglichkeit, Ihren Computer mit der Fernbedienung zu steuern, bietet Ihnen mehr Flexibilität bei Präsentationen. 1. Schließen Sie den Projektor über ein USB-Kabel an Ihren PC oder Notebook an, bevor Sie die Fernbedienung statt der Computermaus benutzen. Details zum Thema finden Sie unter „Computer anschließen“...
-
Seite 18: Batterien Einlegen
Batterien einlegen 1. Öffnen Sie die Batteriefachabdeckung in gezeigter Ausrichtung. 2. Legen Sie die Batterien wie in der Abbildung dargestellt in das Fach ein. 3. Schließen Sie die Batteriefachabdeckung. Vorsicht • Verwenden Sie keine anderen als die hier genannten Batterietypen; andernfalls besteht Explosionsgefahr. -
Seite 19: Einsatz Der Fernbedienung
Einsatz der Fernbedienung Richten Sie die Fernbedienung auf den Fernbedienungssensor, drücken Sie anschließend die gewünschte Taste. • Projektor von vorne bedienen Hinweis • Richten Sie den Laserstrahl nicht direkt auf die Augen von Menschen (insbesondere kleiner Kinder) oder Tieren. Die Augen könnten verletzt werden. •... -
Seite 20: Geräte Anschließen
Geräte anschließen Beachten Sie unbedingt Folgendes, wenn Sie eine Signalquelle an den Projektor anschließen: 1. Schalten Sie sämtliche beteiligten Geräte aus, bevor Sie Verbindungen herstellen. 2. Nutzen Sie stets die für die jeweilige Signalquelle geeigneten Signalkabel. 3. Achten Sie darauf, das die Kabel bis zum Anschlag eingesteckt werden. 1. -
Seite 21: Computer Oder Bildschirm Anschließen
Computer oder Bildschirm anschließen Computer anschließen ® Ihr Computer ist mit zwei VGA-Eingängen ausgestattet, an denen Sie sowohl IBM ® kompatible PCs als auch Macintosh -Computer anschließen können. Sie benötigen einen Mac-Adapter, wenn Sie ältere Macintosh-Computer anschließen möchten. So schließen Sie den Projektor an einen Notebook- oder Desktop-Computer an: •... -
Seite 22: Einen Bildschirm Anschließen
5. Wählen Sie zur Anzeige Ihrer Inhalte Mirror (Spiegelung) oder Extension (Erweiterung). Wichtig • Die USB-Funktion von ViewSonic unterstützt keine Mac OS-Geräte. Einen Bildschirm anschließen Wenn Sie Ihre Präsentation aus der Nähe über einen Bildschirm und gleichzeitig auf der Leinwand betrachten möchten, können Sie den MONITOR OUT-Signalausgang am Projektor über ein VGA-Kabel anhand der nachstehenden Anweisungen mit... -
Seite 23: Externe Videoquellen Anschließen
Externe Videoquellen anschließen Über die folgenden Ausgänge können Sie Ihren Projektor an unterschiedlichste Videoquellen anschließen: • HDMI • Component-Video • S-Video • Video (Composite) Sie müssen Ihren Projektor lediglich über eine der obigen Verbindungsmöglichkeiten an ein externes Gerät anschließen; allerdings bieten die unterschiedlichen Anschlussarten auch unterschiedliche Bildqualitäten. -
Seite 24: S-Video-Gerät Anschließen
Videogerät eingeschaltet ist und richtig funktioniert. Prüfen Sie auch nach, ob die Signalkabel richtig angeschlossen wurden. • VGA Komponentenadapter (ViewSonic-Artikelnummer: CB-00008906) S-Video-Gerät anschließen Schauen Sie nach, ob ein ungenutzter S-Video-Ausgang an Ihrem externen Videogerät zur Verfügungt steht: •... -
Seite 25: Ton Über Den Projektor Wiedergeben
Wichtig • Falls das Bild der ausgewählten Videoquelle nach dem Einschalten des Projektors und der Auswahl der richtigen Videoquelle nicht angezeigt werden sollte, überzeugen Sie sich davon, dass das externe Videogerät eingeschaltet ist und richtig funktioniert. Prüfen Sie auch nach, ob die Signalkabel richtig angeschlossen wurden. •... - Seite 26 • Es gibt zwei Möglichkeiten zur Anpassung der Mikrofonlautstärke. • Legen Sie die Mikrofonlautstärke im Menü Video/Audio > Audioeinstellungen > Mikrofonlautstärke direkt fest. • Legen Sie die Projektorlautstärke im Menü Video/Audio > Audioeinstellungen > Lautstärke fest oder drücken Sie die Lautstärketasten (+, -) an der Fernbedienung.
-
Seite 27: Betrieb
Betrieb Projektor ein- und ausschalten Projektor einschalten: 1. Schließen Sie das Netzkabel an, stellen Sie Verbindungen zu externen Geräten her. 2. Drücken Sie zum Einschalten des Projektors Der Projektor braucht etwa eine Minute zum Aufwärmen. 3. Schalten Sie die externe Signalquelle (z. B. Computer, Notebook, DVD-Player, usw.) ein. -
Seite 28: Projektionshöhe Einstellen
Projektionshöhe einstellen Höhenverstellungsfuß Ihr Projektor ist mit einem Fuß zur Höhenverstellung ausgestattet, mit dem Sie die Projektionshöhe entsprechend anpassen können. So heben oder senken Sie das Bild: 1. Zur Höhenverstellung des Bildes drücken Sie die Höhenverstellungstaste und heben die Vorderseite des Projektors an oder senken sie entsprechend ab. Anschließend fixieren Sie die Einstellung, indem Sie die Höhenverstellungstaste wieder loslassen. -
Seite 29: Projizierte Bildgröße Einstellen
Bitte schauen Sie sich die nachstehende Abbildung nebst Tabelle zum Ermitteln von Projektionsflächengröße und Projektionsabstand an. Maximaler Zoom Minimaler Zoom Projektionsfläche Objektivmitte Vertikaler Versatz Projektionsdistanz PJD6345 4 : 3-Bildfläche Projektionsgröße Diagonale Projektionsdistanz [Zoll (m)] Bildhöhe Vertikaler Versatz [Zoll (cm)] [Zoll (cm)] [Zoll (cm)] (Min. - Seite 30 • Fragen Sie Ihren Händler nach speziellen Montagemöglichkeiten, wie zum Beispiel hängende Montage an der Decke. • Durch Abweichungen bei optischen Komponenten besteht eine mögliche Toleranz von 3%. Bei einer Festinstallation des Projektors empfehlen wir eine praktische Überprüfung von Projektionsgröße und Projektionsentfernung vor der permanenten Installation;...
-
Seite 31: Bedientasten Sperren
Bedientasten sperren Durch das Sperren der Bedientasten am Projektor können Sie verhindern, dass die Projektoreinstellungen versehentlich (z. B. durch Kinder) verändert werden. Wenn das Bedientastenfeldsperre aktiviert ist, funktionieren die Bedientasten mit Ausnahme Power-Taste nicht. 1. Drücken Sie die Auto-Taste an der Fernbedienung. 2. -
Seite 32: Präsentations-Timer Einstellen
Präsentations-Timer einstellen Der Präsentations-Timer kann die Präsentationszeit auf der Leinwand anzeigen und Ihnen bei der Optimierung des Zeitmanagements während der Durchführung von Präsentationen helfen. Befolgen Sie zur Nutzung dieser Funktion diese Schritte: 1. Zum Aufrufen des Präsentations-Timer-Menüs drücken Sie die Timer-Taste an der Fernbedienung. -
Seite 33: Menübedienung
Menübedienung Ihr Projektor ist mit einem mehrsprachigen Bildschirmmenü (OSD) ausgestattet, über das Sie diverse Anpassungen vornehmen und eine Vielzahl von Einstellungen ändern können. Bedienung 1. Mit der MENU/EXIT-Taste am Projektor oder mit der Menu an der Fernbedienung blenden Sie das OSD-Menü ein. 2. - Seite 34 Menübaum Hauptmenü Untermenü Einstellung Farbmodus RGB: Am hellsten/ PC / Film/ ViewMatch / Benutzer 1 / Benutzer 2 / Weiße Tafel / Schwarze Tafel / Grüne Tafel Video: Am hellsten/ Spiel / Film/ ViewMatch / Benutzer 1 / Benutzer 2 / Weiße Tafel / DICOM SIM / Grüne Tafel Referenzmodus RGB: Am hellsten / PC / Film / ViewMatch...
- Seite 35 Projektorprojektion Tisch vorne / Decke vorne / Tisch hinten / Decke hinten Menüposition Oben links/Oben rechts/ Mitte/Unten links/Unten rechts Menüeinstellungen Menüanzeigezeit 5 – 60 Sek OSD-Transparenz Aus – 90 HDMI-Format DVI: RGB Enhanced / RGB Normal / YCbCr HDMI: Auto / RGB, voll / RGB, beschränkt / YCbCr HDMI-Bereich Normal / Erweitert Leerer Bildsch.
- Seite 36 Untertitel Aus / CC1 – CC4 / T1 – T2 Kennwort ändern Neues Kennwort Kennwort bestätigen eingeben Kennwort Ja/Nein Kennwort Kennwort löschen Aktuelles Kennwort Kennwort löschen eingeben Ja/Nein Timer-Intervall 0 – 240 Minuten Timer anzeigen Immer/1 Min/2 Min/3 Min/ Niemals Präsentations- Timer-Position Oben links / Unten links /...
- Seite 37 Bild Farbmodus Sie können aus verschiedenen Werksvorgaben für unterschiedliches Bildmaterial auswählen. • Am hellsten: Maximiert die Helligkeit des projizierten Bildes. Dieser Modus eignet sich für Umgebungen, in denen eine besonders hohe Helligkeit benötigt wird. • PC: Für Präsentationen bei Tageslicht, bei denen eine naturgetreue Farbdarstellung von PC- und Notebook-Bildern erwünscht ist.
-
Seite 38: Farbeinstellungen
Farbeinstellungen Zum Anpassen der Farbtemperatur. Eine hohe Farbtemperatur sorgt für ein kühles, leicht bläuliches Bild; eine geringe Farbtemperatur lässt das Bild wärmer, leicht rötlich erscheinen. Wenn Sie die Option „Benutzer“ wählen, können Sie die Intensität der drei Grundfarben (Rot-, Grün-, Blauzunahme) frei anpassen und damit eine eigene Farbtemperatur definieren. - Seite 39 Trapez Zur manuellen Korrektur verzerrter Bilder, die durch nicht senkrechte Projektion entstehen. Mit der Trapez -Taste am Projektor oder an der Fernbedienung blenden Sie die Trapez-Seite ein. Mit der Taste korrigieren Sie Trapezverzerrungen am oberen Bildrand. Mit der Taste korrigieren Sie Trapezverzerrungen im unteren Bildbereich. 3D-Einstellungen Der Projektor ist mit einer 3D-Funktion ausgestattet, mit der Sie 3D-Filme, -Videos und Sportereignisse in 3D realistischer genießen können.
- Seite 40 H-Position Verschiebt das Bild innerhalb des Projektionsbereichs nach links oder rechts. V-Position Verschiebt das Bild innerhalb des Projektionsbereichs nach oben oder unten. Zoom Fernbedienung verwenden 1. Mit der Magnify-Taste der Fernbedienung blenden Sie die Zoom-Leiste ein. 2. Mit den Tasten vergrößern Sie das Bild nach Bedarf.
-
Seite 41: Startbildschirm
Zur Auswahl der Bildschirmfarbe, wenn die Leerer Bildschirm-Funktion aktiv ist. Startbildschirm Ermöglicht die Auswahl eines Logos, das beim Starten des Projektors angezeigt wird. Vier Optionen stehen zur Verfügung: ViewSonic-Logo, Schwarzer Bildschirm, Bildschirmerfassung oder Blauer Bildschirm. Mitteilung De-/Aktiviert das Mitteilungsfenster im rechten unteren Bereich des projizierten Bildes. -
Seite 42: Schnellabschaltung
Hinweis • Wenn die Netzwerkfunktion abgeschaltet ist, beträgt der Stromverbrauch weniger als 0,5 W. • Wenn die Energiesparfunktion „Ein“ ist, sind die Einstellungen Aktiver VGA-Ausgang und Aktiver Audioausgang nicht verfügbar. Aktiver VGA-Ausgang Legt fest, ob die VGA-Ausgang-Funktion im Bereitschaftsmodus (Projektor abgeschaltet, aber nach wie vor mit der Stromversorgung verbunden) arbeitet. -
Seite 43: Untertitel
• Standard-Gateway: Ein Server (oder Router) zur Kommunikation zwischen Netzwerken (Subnetzen), die durch die Subnetzmaske unterteilt sind. Diese Funktion kann nur genutzt werden, wenn DHCP auf Aus eingestellt ist. • DNS-Server: Richten Sie die DNS-Serveradresse ein, wenn DHCP deaktiviert ist. •... -
Seite 44: Auflösung
• Dynamischer Öko-Timer (FB): Zum Festlegen des Timers, der die Dynamische Ökofunktion auslöst. Nach Ablauf des Timer nimmt die Helligkeit der Projektionslampe ab. Meine Schaltfläche Erlaubt dem Benutzer, eine Schnelltaste auf der Fernbedienung festzulegen; das Funktionselement wird im OSD-Menü gewählt. Muster Der Projektor kann verschiedene Testmuster anzeigen. -
Seite 45: Projektor Über Eine Lan-Umgebung Steuern
Projektor über eine LAN-Umgebung steuern Sie können den Projektor von einem oder mehreren externen Computern aus verwalten und steuern, wenn diese korrekt mit demselben lokalen Netzwerk verbunden ist. Kabelverbindung Internet IP-Router In einer DHCP-Umgebung: 1. Nehmen Sie ein RJ45-Kabel zu Hand und verbinden Sie ein Ende mit dem RJ45- LAN-Eingang des Projektors und das andere Ende mit dem RJ45-Port Ihres Ethernet oder Routers. -
Seite 46: Drahtlosverbindung
Drahtloser ViewSonic-Dongle Artikelnummer: WPD-100 Zur drahtlosen Verbindung mit dem Projektor müssen Sie einen Drahtlos-Dongle (optional) von ViewSonic am USB-Anschluss (Typ A) des Projektors anschließen und dann einige wenige Konfigurationsschritte im OSD befolgen. 1. Achten Sie darauf, dass der Projektor eingeschaltet ist. -
Seite 47: Über Ap- Und Client-Modi
Über AP- und Client-Modi Im AP-Modus müssen Sie das Dienstprogramm zur Drahtlosverbindung Ihres Computers nutzen und darüber die SSID des Projektors suchen und eine Verbindung herstellen. Anschließend können Sie den Projektor mit vsPresenter suchen. Im Client-Modus können Sie Ihren Computer und den Projektor mit demselben AP- Router verbinden und Verbindungen mit der IP-Adresse herstellen. -
Seite 48: Projektor Über Einen Webbrowser Steuern
Design abweichen. 1. Geben Sie die Adresse des Projektors in der Adressleiste Ihres Browsers ein; drücken Sie Enter. 2. Die Webseite zur ViewSonic Network Control (ViewSonic-Netzwerksteuerung) öffnet sich. 3. Klicken Sie auf Administrator Login (Administratoranmeldung) und geben Sie zur... -
Seite 49: Über Crestron Control
4. Die Hauptseite der ViewSonic Network Control (ViewSonic-Netzwerksteuerung) öffnet sich wie nachstehend gezeigt. 5. Klicken Sie zum Ändern der Sprache auf den Webseiten auf den Abwärtspfeil. Dadurch erscheint eine Auswahlliste; wählen Sie die gewünschte Sprache. 6. Klicken Sie zum Herunterladen von vsPresenter je nach Computerbetriebssystem auf PC oder Mac. - Seite 50 i. Diese Schaltflächen funktionieren wie die Elemente in den OSD-Menüs oder die Tasten auf der Fernbedienung. ii. Klicken Sie zum Umschalten zwischen den Eingangssignalen auf das gewünschte Signal. Wichtig • Über die Menu (Menü)-Schaltfläche können Sie zudem die vorherigen OSD-Menüs aufrufen, Menüeinstellungen verlassen und speichern.
- Seite 51 Bitte achten Sie auf die Beschränkung der Eingabelänge (inklusive Leerzeichen und anderen Satzzeichen) in der nachstehenden Liste: Kategorieelement Eingabelänge Maximale Anzahl an Zeichen Crestron Control (Crestron- IP-Adresse Steuerung) IP-ID Port Projector (Projektor) Projektorname Zugewiesen zu Network Configuration DHCP (aktiviert) (Nicht verfügbar) (Netzwerkkonfiguration) IP-Adresse Subnetzmaske...
- Seite 52 Softwareadministratoren/Benutzern, die mit demselben lokalen Netzwerk verbunden sind, Mitteilungen senden. Wichtig • Bitte verfassen Sie die Nachrichten nur mit englischen Buchstaben und Ziffern. Weitere Informationen finden Sie unter http://www.crestron.com www.crestron.com/getroomview. **Crestron RoomView Geben Sie auf der „Edit Room (Raum bearbeiten)“-Seite die im OSD-Menü des Projektors angezeigte IP-Adresse (bzw.
-
Seite 53: Bilder Über Vspresenter Anzeigen
Bilder über vsPresenter anzeigen vsPresenter herunterladen und installieren Der vsPresenter ist eine Anwendung, die auf dem Host-PC ausgeführt wird. Sie hilft dabei, Ihren Computer mit einem im Netzwerk verfügbaren Projektor zu verbinden und den Desktop-Inhalt über eine lokale Netzwerkverbindung an den Netzwerkprojektor zu übertragen. - Seite 54 Connect Directly (Direkt verbinden). Alternativ können Sie den Namen eines gewünschten Projektors eingeben und Search (Suchen) anklicken. iii. Wie Sie eine Verbindung zum ViewSonic-Webseitenkontrollsystem herstellen können, erfahren Sie auf Seite 42. 2. Falls Sie das projizierte Bild einfrieren möchten, drücken Sie .
- Seite 55 iii. Klicken Sie zur Auswahl der Bildqualität von Videos oder Präsentationen auf den Abwärtspfeil. Dadurch erscheint eine Auswahlliste; wählen Sie die gewünschte Qualität. iv. Die Software Information (Softwareinformationen) sind auf dieser Seite verfügbar. 5. Sie können die unter vsPresenter Management aufgelisteten verbundenen Projektoren verwalten.
-
Seite 56: Bilder Mit Einem Usb-Speichergerät Anzeigen
Bilder mit einem USB-Speichergerät anzeigen Der Projektor verfügt über eine integrierte Applikation zur Anzeige von Bildern auf einem USB-Speichergerät. Kann den Bedarf an einer Computerquelle eliminieren. So zeigen Sie Bilder auf einem USB-Speichergerät an: 1. Schließen Sie das USB-Speichergerät am TYPE A USB-Anschluss an. 2. - Seite 57 Ordner und unterstützte Dateien werden im Miniaturbildmodus angezeigt. Taste drücken Aktion Aufwärts Abwärts Durch die Miniaturbilder blättern Links Rechts Enter Eine Datei öffnen Beenden Zum Fotomodus zurückkehren Ein Bild anzeigen • Drücken Sie zur Anzeige des OSD-Kontrollmenüs AutoSync an der Fernbedienung.
- Seite 58 Diaschauen • Die Zeit der Fotodiaschau ist auf 2 Sek., 5 Sek. und 10 Sek. einstellbar.
-
Seite 59: Audiomodus
Audiomodus Die Audiowiedergabeliste wird angezeigt. Taste drücken Aktion Aufwärts Vorherige Audiodatei aufrufen Abwärts Nächste Audiodatei aufrufen Enter Audiodatei wiedergeben Beenden Zum Audiomodus zurückkehren... - Seite 60 Bei der Audiowiedergabe Taste drücken Aktion Aufwärts Vorherige Audiodatei aufrufen Abwärts Nächste Audiodatei aufrufen Links Schnellrücklauf Rechts Schnellvorlauf Enter Wiedergabe/Pause Beenden Zur Wiedergabeliste zurückkehren...
-
Seite 61: Videomodus
Videomodus Die Videowiedergabeliste wird angezeigt. Taste drücken Aktion Aufwärts Vorheriges Video aufrufen Abwärts Nächstes Video aufrufen Enter Video wiedergeben Beenden Zum Videomodus zurückkehren... - Seite 62 Bei der Videowiedergabe • Das OSD-Kontrollmenü erscheint einige Sekunden lang. Drücken Sie zur erneuten Anzeige Enter. Taste drücken Aktion Aufwärts Vorheriges Video aufrufen Abwärts Nächstes Video aufrufen Links Schnellrücklauf Rechts Schnellvorlauf Enter Wiedergabe/Pause Beenden Zur Wiedergabeliste zurückkehren...
- Seite 63 Die Office-Dateiliste wird am Bildschirm angezeigt. Taste drücken Aktion Aufwärts Vorherige Datei aufrufen Abwärts Nächste Datei aufrufen Enter Eine Datei öffnen Beenden Zum Office-Betrachtermodus zurückkehren Hinweis • PJD6345 unterstützt eine Auflösung bis 1600 x 1200. • PJD6544w unterstützt eine Auflösung bis 1680 x 1050.
-
Seite 64: Einstellung
Wenn eine Office-Datei angezeigt wird Taste drücken Aktion Aufwärts Seite nach oben Abwärts Seite nach unten Links Verkleinern Rechts Vergrößern Beenden Zur Dateiliste zurückkehren Einstellung System Beschreibung Version Zeigt die aktuelle EZ Media-Firmware-Version. Sprache Stellt die EZ Media-Anzeigesprache ein. Aktualisieren Legt den Aktualisierungsmodus fest. -
Seite 65: Unterstützte Dateiformate
Unterstützte Dateiformate 1. Bilder Bildformat Profil Farbraum Größenbeschränkung YUV400 Keine Beschränkung YUV420 Keine Beschränkung Baseline YUV422 Keine Beschränkung YUV440 Keine Beschränkung YUV444 Keine Beschränkung JPEG YUV400 YUV420 Breite <= 10240 & Progressive YUV422 Höhe <= 6400 YUV440 YUV444 Keine Beschränkung Keine Beschränkung Keine Beschränkung 2. - Seite 66 4. Video Datei Profil-/ Audio/Video Codec Erläuterung Endungen Levelunterstützung MJPEG Keine Beschränkung Max. High Profile, Unterstützt weniger H.264/AVC Level 1 bis 4.1 (1080P, als 4 Referenzbilder 30 Bilder/s, 20 Mb/s) Max. Advanced XVID Simple Profile (1080P, .avi 30 Bilder/s, 20 Mb/s) .divx Video Main Profile, Level...
- Seite 67 British Word 95. Da der Office-Betrachter Word 97, nicht alle Seiten einer Unterstützt keine 2000,2002, MS Word-Datei Fettschrift in MS Word 2003. gleichzeitig lädt, gibt es Max. 50MB vereinfachtem keine offensichtlichen Word Chinesisch Seiten- und 2007(.docx),201 Zeilenbeschränkungen. 0(.docx) British Excel 5, Zeilenbeschränkung: Max.
-
Seite 68: Wartung
Wartung Ihr Projektor muss sachgerecht gewartet werden. Sorgen Sie für ein sauberes Objektiv: Verschmutzungen werden auf der Projektionsfläche sichtbar und verschlechtern die Bildqualität. Falls einmal Teile ausgetauscht werden müssen, wenden Sie sich bitte an Ihren Händler oder eine qualifizierte Fachkraft. Vergessen Sie nicht, den Projektor zuerst auszuschalten und den Netzstecker zu ziehen, bevor Sie das Gerät reinigen. -
Seite 69: Lampe Austauschen
Ausfall der Lampe wird immer wahrscheinlicher. Wir empfehlen den Austausch der Lampe, sobald eine entsprechende Warnmeldung angezeigt wird. Versuchen Sie nicht, die Lampe selbst auszutauschen. Lassen Sie den Austausch von einer qualifizierten Fachkraft durchführen. Typennummer: PJD6345 PJD6544w RLC-084 RLC-084 Hinweis •... - Seite 70 1. Schalten Sie den Projektor aus. 2. Sofern der Projektor an einer Deckenhalterung installiert ist, nehmen Sie ihn ab. 3. Trennen Sie das Netzkabel. 4. Lösen Sie die Schrauben an der Seite der Lampenabdeckung, nehmen Sie die Abdeckung ab. 5. Drehen Sie die Schrauben aus dem Lampenmodul heraus, klappen Sie den Griff nach oben, heben Sie das Modul heraus.
-
Seite 71: Technische Daten
Technische Daten Modellname PJD6345 PJD6544w Anzeigesystem Einchip-DLP-Panel (0,55 Zoll) Einchip-DLP-Panel (0,65 Zoll) WXGA Auflösung (1024 × 768) (1280 × 800) Optischer Zoom 1,1X 1,2X F-Nr. 1,97 - 2,17 2,58 Brennweite 21,95 - 24,18 mm 21 - 25,6mm Projektionsgröße 30" - 300"... -
Seite 72: Abmessungen
Abmessungen 294 mm (B) x 219 mm (T) x 113 mm (H) Deckenmontage Schrauben zur Deckenmontage: M4 x 8 (Max. L = 8 mm) Einheit: mm... -
Seite 73: Anhang
Anhang LED-Meldungen LED-Typ Farbe Status Bedeutung Betriebs-LED Blau Leuchtet Bereitschaftsmodus, wenn Grün-Modus aktiviert ist. Temperatur-LED Rot Lampen-LED Betriebs-LED Blau Blinkt Bereitschaftsmodus, wenn Grün-Modus deaktiviert ist. Temperatur-LED Rot Lampen-LED Betriebs-LED Blau Blinkt Einschalten Temperatur-LED Rot Lampen-LED Betriebs-LED Blau Leuchtet Normalbetrieb Temperatur-LED Rot Lampen-LED Betriebs-LED Blau... -
Seite 74: Kompatibilitätsmodi
Kompatibilitätsmodi Computer: Auflösung H-Sync [kHz] V-Sync [Hz] 640 x 350 37,9 85,0 24,6 50,0 31,5 59,9 37,9 72,8 640 x 480 37,5 75,0 43,3 85,0 61,9 120,0 31,5 70,0 720 x 400 37,9 85,0 31,0 50,0 35,2 56,0 37,9 60,3 800 x 600 48,1 72,0... -
Seite 75: Problemlösung
Problemlösung Bitte schauen Sie sich zunächst die nachstehenden Hinweise zur Problemlösung an, bevor Sie das Gerät reparieren lassen. Falls sich das Problem nicht lösen lassen sollte, wenden Sie sich bitte an einen Händler oder ein Servicecenter vor Ort. Bitte schauen Sie sich auch den Abschnitt „LED-Meldungen“ an. Startprobleme Falls keine Betriebsanzeigen aufleuchten: •... -
Seite 76: Rs-232-Befehle Und Konfiguration
RS-232-Befehle und Konfiguration D-Sub 9-polig Kabel 1 CD Farbe Schwarz Braun Orange Gelb Grün Blau Purpur Weiß SHELL SHELL Baudrate 115200 bps (Standard) Datenlänge 8 Bit Paritätsprüfung Ohne Stoppbit 1 Bit Flusssteuerung Ohne... - Seite 77 Funktion Vorgang Fernbedienungscode Einschalten BE,EF,10,05,00,C6,FF,11,11,01,00,01,00 Betrieb Ausschalten BE,EF,03,06,00,DC,DB,69,00,00,00,00,00 Computer1 BE,EF,03,19,00,19,29,01,47,02,CC,CC,00 Computer2 BE,EF,03,19,1E,90,72,01,47,02,CC,CC,00 Eingangsquelle S-Video BE,EF,03,19,00,E8,69,01,47,02,CC,CC,00 Video BE,EF,03,19,00,78,A8,01,47,02,CC,CC,00 HDMI BE,EF,03,19,00,DA,2B,01,47,02,CC,CC,00 Tisch vorne BE,EF,10,07,9F,9D,0E,0A,EF,00,00,00,00 Tisch hinten BE,EF,10,07,9F,9D,0E,0A,EF,01,00,00,01 Projektorposition Decke vorne BE,EF,10,07,9F,9D,0E,0A,EF,02,00,00,02 Decke hinten BE,EF,10,07,9F,9D,0E,0A,EF,03,00,00,03 Menü BE,EF,02,06,00,E9,D3,30,00,00,00,00,00 Aufwärts BE,EF,02,06,00,6D,D2,34,00,00,00,00,00 Abwärts BE,EF,02,06,00,0B,D2,32,00,00,00,00,00 Links BE,EF,02,06,00,DA,D3,33,00,00,00,00,00 Rechts BE,EF,02,06,00,38,D2,31,00,00,00,00,00 Öko ein...
- Seite 78 Am hellsten BE,EF,03,06,00,38,5A,88,12,08,08,12,08 BE,EF,03,06,00,38,5A,88,10,00,00,10,00 Film BE,EF,03,06,00,38,5A,88,13,01,01,13,01 ViewMatch BE,EF,03,06,00,38,5A,88,14,02,02,14,02 Farbmodus Weiße Tafel BE,EF,03,06,00,38,5A,88,15,05,05,15,05 Schwarze Tafel BE,EF,03,06,00,38,5A,88,16,06,06,16,06 Grüne Tafel BE,EF,03,06,00,38,5A,88,17,07,07,17,07 Benutzer 1 BE,EF,03,06,00,38,5A,88,18,03,03,18,03 Benutzer 2 BE,EF,03,06,00,38,5A,88,19,04,04,19,04 English BE,EF,1A,0C,00,09,0B,3A,00,01,00,00,01 Nederlands BE,EF,1A,0C,00,09,0B,3A,00,02,00,00,02 BE,EF,1A,0C,00,09,0B,3A,00,03,00,00,03 BE,EF,1A,0C,00,09,0B,3A,00,04,00,00,04 Italiano BE,EF,1A,0C,00,09,0B,3A,00,05,00,00,05 BE,EF,1A,0C,00,09,0B,3A,00,06,00,00,06 BE,EF,1A,0C,00,09,0B,3A,00,07,00,00,07 BE,EF,1A,0C,00,09,0B,3A,00,08,00,00,08 BE,EF,1A,0C,00,09,0B,3A,00,09,00,00,09 BE,EF,1A,0C,00,09,0B,3A,00,0A,00,00,0A Sprache BE,EF,1A,0C,00,09,0B,3A,00,0B,00,00,0B BE,EF,1A,0C,00,09,0B,3A,00,0C,00,00,0C Deutsch BE,EF,1A,0C,00,09,0B,3A,00,0D,00,00,0D Svenska...
-
Seite 79: Ir-Steuercode
IR-Steuercode Systemcode: 83F4 Format: NEC... - Seite 80 Taste Format Byte 1 Byte 2 Byte 3 Byte 4 Ein/Aus Auto-Sync VGA 1 VGA 2 Video Quelle Farbmodus Enter Aufwärts/Trapezkorrektur + Abwärts/Trapezkorrektur - Links Rechts Menü Meine Schaltfläche (Funktion) Beenden Maus Linke Maustaste Rechte Maustaste Maus: Seite aufwärts Maus: Seite abwärts Sperre (Tastatur) Muster D.Eco...
-
Seite 81: Kundendienst
Kundendienst Für technische Unterstützung und Produktservice schauen Sie in die nachstehende Tabelle oder wenden sich an Ihren Händler. HINWEIS: Sie benötigen die Seriennummer des Produkts. Land/Region Website Telefone E-mail www.viewsoniceurope.com/ www.viewsoniceurope.com/ service_deu@ Deutschland de/support/call-desk/ viewsoniceurope.com www.viewsoniceurope.com/ www.viewsoniceurope.com/ service_at@viewsoniceurope. Österreich de/support/call-desk/ www.viewsoniceurope.com/ www.viewsoniceurope.com/ service_ch@... -
Seite 82: Eingeschränkte Garantie
Betrieb außerhalb der Produktspezifikationen. c. Betrieb des Produktes zu anderen als den normalen vorgesehenen Zwecken oder außerhalb der normalen Betriebsbedingungen. d. Reparatur oder der Versuch einer Reparatur durch nicht von ViewSonic autorisierte Personen. e. Durch den Transport verursachte Schäden am Produkt. - Seite 83 Garantie der Marktgängigkeit und der eignung für einenbestimm- ten Zweck, ausgeschlossen. Ausschluss von Schadensersatzansprüchen: Die Haftung von viewsonic ist auf die Kosten für die Reparatur oder den Ersatz des Produkts beschränkt. Viewsonicübernimmt keine Haftung für: 1. Sachschäden, die durch Produktfehler verursacht wurden, Schäden durch Hinder- nisse, Verlust des Produkts, Zeitverlust,entgangenen Gewinn, entgangene Ge- schäfte, Vertrauensschäden, Störungen von Geschäftsbeziehungen sowie ande-...
