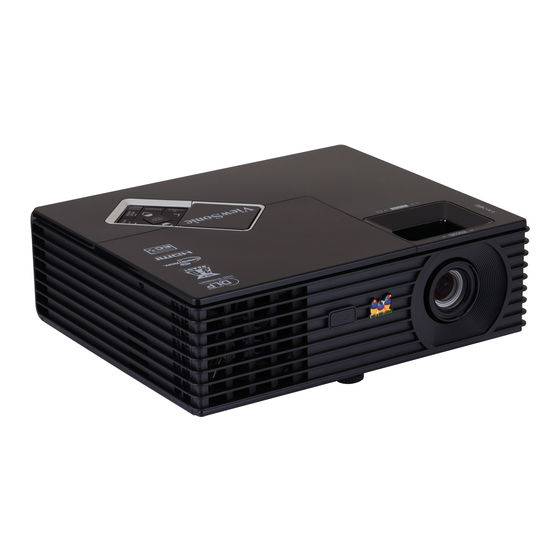

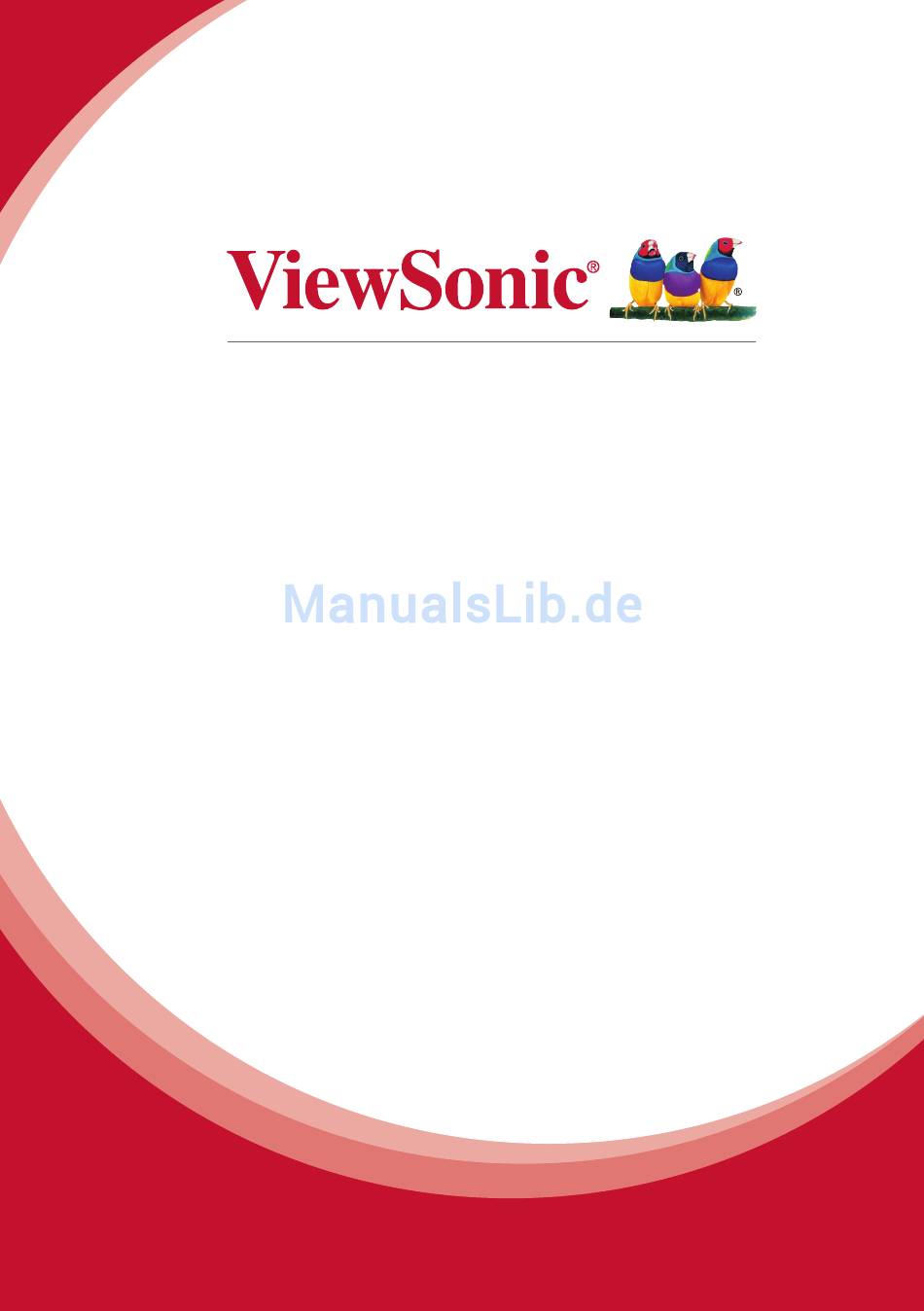

- Seite 1 PJD6235/PJD6245/PJD6543w DLP Projektor Bedienungsanleitung Modell Nr. VS14931/VS14933/VS14934...
- Seite 2 Informationen zur Einhaltung von Normen und Bestimmungen FCC Erklärung Dieses Gerät erfüllt die Anforderungen gemäß Abschnitt 15 der FCC Bestimmungen. Für den Betrieb sind folgende Bedingungen zu beachten: (1) das Gerät darf keine schädlichen Interferenzen erzeugen und muss (2) empfangene Interferenzen aufnehmen, obwohl diese zu Betriebsstörungen führen können.
-
Seite 3: Wichtige Sicherheitshinweise
Wichtige Sicherheitshinweise 1. Lesen Sie diese Hinweise. 2. Bewahren Sie diese Hinweise auf. 3. Beachten Sie alle Warnungen. 4. Folgen Sie allen Anweisungen 5. Verwenden Sie dieses Gerät nicht in der Nähe von Wasser. 6. Mit einem weichen, trockenen Tuch reinigen. 7. -
Seite 4: Erklärung Zur Rohs2 Konformität
Erklärung zur RoHS2 Konformität Dieses Produkt wurde entsprechend der Richtlinie 2011/65/EU des Europäischen Parlamentes und des Rates bezüglich der beschränkten Verwendung gefährlicher Substanzen in elektrischen und elektronischen Geräten (RoHS2) entwickelt und hergestellt und es wird davon ausgegangen, dass es den maximalen vom European Technical Adaptation Committee (TAC) veröffentlichten Konzentrationswerten, siehe unten, entspricht: Vorgeschlagene Gemessene... -
Seite 5: Produktregistrierung
Sie Ihr Produkt bitte im Internet unter: www. viewsonic.com. Die ViewSonic Assistenz CD-ROM bietet die Möglichkeit, das Registrierungs- ® formular auszudrucken, so dass Sie es per Port oder Fax an ViewSonic schicken können. Für Ihre Unterlagen Produktname: PJD6235/PJD6245/PJD6543w... -
Seite 6: Inhaltsverzeichnis
Inhalt Verwendung der CEC-Funktion..39 Wichtige Verwendung der 3D-Funktionen ..40 Sicherheitshinweise ..2 Steuern des Projektors in einem LAN-Umfeld ........41 Einleitung......5 Verwendung des Projektors im Leistungsmerkmale ......5 Standbymodus ........48 Lieferumfang........6 Ausschalten des Projektors....48 Außenansicht des Projektors....7 Menübedienung ......... -
Seite 7: Wichtige Sicherheitshinweise
Wichtige Sicherheitshinweise Der Projektor wurde so entwickelt und getestet, dass er die neuesten Normen für Sicherheit bei Geräten der Informationstechnologie erfüllt. Um die Sicherheit dieses Produktes zu gewährleisten, müssen Sie jedoch die in diesem Handbuch und auf dem Produkt vermerkten Anweisungen befolgen. - Seite 8 - Orte mit sehr hohen Temperaturen, z. B. in Kraftfahrzeugen mit verschlossenen Fenstern und Türen. - Orte mit sehr hoher Luftfeuchtigkeit oder hoher Konzentration von Staub und Zigarettenrauch. Hierdurch können optische Bauteile verunreinigt, die Nutzungsdauer des Projektors verringert und das Bild verdunkelt werden. - Orte in der Nähe von Feuermeldern - Orte mit Temperaturen über 40°C (104°F) - Orte in einer Höhe von über 3000 m (10000 Fuß).
-
Seite 9: Sicherheitshinweise Für Deckenmontage Des Projektors
Sicherheitshinweise für Deckenmontage des Projektors Damit der Betrieb des Projektors reibungslos verläuft und Verletzungen an Personen sowie Sachschäden vermieden werden, müssen Sie mit dem folgenden Sicherheitsaspekt vertraut sein. Wenn Sie den Projektor an der Decke befestigen möchten, sollten Sie unbedingt einen gut passenden Deckenmontagesatz verwenden und sicherstellen, dass dieser fachgerecht und sicher installiert wurde. -
Seite 10: Einleitung
Einleitung Leistungsmerkmale Der Projektor vereint optische Hochleistungsprojektion und benutzerfreundliches Design und bietet daher hohe Zuverlässigkeit und optimale Bedienbarkeit. Der Projektor bietet die folgenden Leistungsmerkmale. • Funktionen „Dynamisch PC“ und „Dynamisch Film“ zum Anpassen des Stromverbrauchs der Lampe entsprechend der Helligkeit des projizierten Bildes •... -
Seite 11: Lieferumfang
Lieferumfang Packen Sie den Inhalt vorsichtig aus und prüfen Sie, ob alle unten abgebildeten Teile vorhanden sind. Wenn von diesen Teilen etwas fehlt, wenden Sie sich an den Händler, bei dem Sie das Gerät gekauft haben. Standardzubehör Das mitgelieferte Zubehör ist für Ihr Land geeignet und kann von dem abgebildeten Zubehör abweichen. -
Seite 12: Außenansicht Des Projektors
Außenansicht des Projektors Externes Bedienfeld Vorder-/Oberseite (Siehe „Projektor“ auf Seite 8 für Einzelheiten.) Lampenabdeckung Lüftungsöffnung (Auslass für heiße Luft) Vorderer IR-Fernbedienungssensor Einstellfuß Fokus- und Zoomringe Projektionslinse RS-232-Kontrollanschluss RJ45 LAN-Eingang Typ-B-USB-Anschluss HDMI-Anschluss Signaleingang-2 für RGB (PC)/ Rück-/Unterseite Component Video (YPbPr/YCbCr) Signaleingang-1 für RGB (PC)/ 13 14 15 16 Component Video (YPbPr/YCbCr) -
Seite 13: Bedienelemente Und Funktionen
Bedienelemente und Funktionen Projektor M E N U EXIT Fokusring Rechts Stellen Sie hiermit den Fokus des Aktiviert die Bedienfeld-Tastensperre. projizierten Bildes ein. Wenn das OSD-Menü aktiviert ist, Zoomring fungieren die Tasten # 3, # 4 und # 8 als Stellen Sie hiermit die Größe des Bildes Richtungstasten, mit denen Sie die ein. -
Seite 14: Fernbedienung
Fernbedienung Wenn Sie die Tasten für die Fernsteuerung der Maus verwenden Wählen Sie hiermit die gewünschten möchten (Page Up, Page Down, Menüelemente aus und nehmen Sie ), finden Sie unter „Verwendung der Maus-Fernbedienung“ auf Seite 11 Änderungen vor. weitere Einzelheiten. Enter Führt den im OSD-Menü... -
Seite 15: Fernbedienungscode
Mouse Auto Sync Wechselt zwischen dem Normal- und Ermittelt automatisch das beste Mausmodus. Bildtiming für das dargestellte Bild. Color Mode Page Up, Page Down, : Aktiv nach Dient der Auswahl eines verfügbaren Drücken auf Mouse. Auf dem Bildschirm Bildeinrichtungsmodus. zeigt ein Symbol an, das der Mausmodus Exit aktiviert ist. -
Seite 16: Verwendung Der Maus-Fernbedienung
Verwendung der Maus-Fernbedienung Die Fähigkeit, den Computer per Fernbedienung zu steuern, gibt Ihnen mehr Flexibilität bei Präsentationen. Schließen Sie den Projektor mit einem USB-Kabel an einen PC oder ein Notebook an, bevor Sie die Fernbedienung an Stelle der Computermaus verwenden. Unter „Anschließen eines Computers“... -
Seite 17: Wechseln Der Batterien In Der Fernbedienung
Wechseln der Batterien in der Fernbedienung Zum Öffnen des Batteriefaches drehen Sie die Unterseite der Fernbedienung nach oben, drücken Sie auf die Fingergriffstelle der Abdeckung, und schieben Sie die Abdeckung in Pfeilrichtung (siehe Abbildung). Die Abdeckung lässt sich herunter schieben. Entnehmen Sie die ggf. -
Seite 18: Aufstellen Des Projektors
Aufstellen des Projektors Auswählen des Standortes Die Raumaufteilung und Ihre persönlichen Vorlieben sind dabei die entscheidenden Kriterien. Beachten Sie bei der Standortwahl außerdem die Größe und Position der Leinwand, die Position einer geeigneten Netzsteckdose sowie den Abstand zwischen Projektor und sonstigen angeschlossenen Geräten. Der Projektor kann in vier Positionen installiert werden: Tisch vorne Bei dieser Variante wird der Projektor in Bodennähe... - Seite 19 Tisch hinten Bei dieser Variante wird der Projektor in Bodennähe hinter der Leinwand positioniert. Beachten Sie, dass für diese Variante eine spezielle Leinwand für rückwärtige Projektion erforderlich ist. Stellen Sie Tisch hinten im Menü EINSTELLUNGEN: STANDARD > Projektorposition ein, nachdem Sie den Projektor eingeschaltet haben.
-
Seite 20: Projektionsgrößen
Abmessungen der Linsenmitte dieses Projektors, bevor Sie die geeignete Position ermitteln. Im Folgenden bezieht sich „Leinwand“ auf die Projektionsfläche, normalerweise eine mit einer Halterung oder einem Ständer befestigte Oberfläche. PJD6235/PJD6245 • 4:3-Bild auf einer 4:3-Leinwand • 16:9-Bild auf einer 4:3-Leinwand... - Seite 21 PJD6543w • 16:10 Bild auf einer 16:10 Leinwand • 16:10 Bild auf einer 4:3 Leinwand (e): Leinwand (f): Mitte der Objektivlinse 16:10 Bild auf einer 16:10 Leinwand 16:10 Bild auf einer 4:3 Leinwand Leinwandgröße Projektionsabstand Projektionsabstand Vertikaler Vertikaler Bildhöhe Bildhöhe [inch (m)] [m (inch)] [m (inch)]...
-
Seite 22: Verbindungen
Verbindungen Gehen Sie beim Anschließen einer Signalquelle an den Projektor folgendermaßen vor: Schalten Sie alle Geräte aus, bevor Sie mit dem Anschließen beginnen. Verwenden Sie für jede Quelle das passende Kabel. Stellen Sie sicher, dass Sie die Kabel fest angeschlossen haben. •... -
Seite 23: Anschließen Eines Computers Oder Monitors
Anschließen eines Computers oder Monitors Anschließen eines Computers Der Projektor verfügt über VGA-Eingänge, über die Sie eine Verbindung zu IBM®- kompatiblen PCs und Macintosh®-Computern herstellen können. Zum Anschließen an ältere Versionen von Macintosh-Computern wird ein Macintosh-Adapter benötigt. Projektor an einen Notebook- oder Desktop-Computer anschließen: Schließen Sie das eine Ende des mitgelieferten VGA-Kabels an den D-Sub-Ausgang des Computers an. -
Seite 24: Anschließen Von Videoquellgeräten
Anschließen von Videoquellgeräten Sie können Ihren Projektor an verschiedene Geräte anschließen, die als Videoquelle dienen, sofern diese über einen der folgenden Ausgänge verfügen: • HDMI • Component-Video • S-Video • Video (Composite) Für den Anschluss des Projektors an ein Gerät, das als Videoquelle dienen soll, wird nur eine der obigen Anschlussmethoden benötigt, allerdings bietet jede davon im Hinblick auf die Videoqualität ein anderes Niveau. -
Seite 25: Anschließen An Ein Hdmi-Gerät
Wenn das ausgewählte Videobild nicht angezeigt wird, obwohl der Projektor eingeschaltet und die richtige Videoquelle ausgewählt wurde, prüfen Sie, ob das Gerät, das als Videoquelle dient, eingeschaltet ist und ordnungsgemäß funktioniert. Prüfen Sie auch, ob die Signalkabel ordnungsgemäß angeschlossen wurden. VGA-Komponenten-Adapter • (ViewSonic P/N: CB-00008906) -
Seite 26: Anschließen Eines S-Video-Quellgerätes
Anschließen eines S-Video-Quellgerätes Prüfen Sie, ob das Gerät, das als Videoquelle dienen soll, über einen freien S-Video- Ausgang verfügt: • Wenn dies der Fall ist, können Sie mit dieser Anleitung fortfahren. • Andernfalls müssen Sie erneut überdenken, welche Methode zum Anschluss des Gerätes in Frage kommt. -
Seite 27: Bedienung
Bedienung Einschalten des Projektors Verbinden Sie das Netzkabel mit dem Projektor und mit der Steckdose. Schalten Sie die Netzsteckdose ein (sofern ein entsprechender Schalter vorhanden ist). Drücken Sie auf dem Projektor oder auf der Fernbedienung auf POWER, um den Projektor zu starten Die POWER (Kontrollleuchte) bleibt blau, solange der Projektor eingeschaltet ist. -
Seite 28: Verwendung Der Menüs
Deutsch Schrägposition Projektorposition Tisch vorne Position Autom. Abschaltung Deaktiviert Phase Timer Deaktiviert H-Größe Bedientastenfeldsperre Zoom Startbild ViewSonic 3D-Einstellungen Meldung Farbverwaltung LAN-Steuerungseinstellungen Standby-Einstellungen Analog RGB MENU Beenden Analog RGB MENU Beenden Drücken Sie zweimal* auf Verwenden Sie , um das Menü... -
Seite 29: Verwendung Der Passwortfunktion
Verwendung der Passwortfunktion Aus Sicherheitsgründen und zur Verhinderung unberechtigter Nutzung besitzt der Projektor eine Funktion für Passwortschutz. Das Passwort kann im OSD-Menü festgelegt werden. Detaillierte Informationen zur Bedienung des OSD-Menüs finden Sie unter „Verwendung der Menüs“ auf Seite Es ist sehr unpraktisch, wenn Sie die Passwortfunktion aktivieren und anschließend das Passwort vergessen. -
Seite 30: Einleitung Eines Passwortrückrufes
PASSWORTRÜCKRUF dem Projektor oder auf Auto Sync auf der Notieren Sie den Rückrufcode und Fernbedienung. Auf dem Display des Projektors wenden Sie sich an ViewSonic Kundendienst. wird eine kodierte Nummer angezeigt. Rückrufcode: Notieren Sie die Nummer und schalten Sie den 0 2 1 2 Projektor aus. -
Seite 31: Deaktivierung Der Passwort-Funktion
Deaktivierung der Passwort-Funktion Um den Passwortschutz zu deaktivieren, wechseln Sie zum Menü EINSTELLUNGEN: ERWEITERT > Sicherheitseinstell. > Einschaltsperre zurück, nachdem Sie das OSD- Menüsystem geöffnet haben. Wählen Sie Aus aus, indem Sie auf drücken. Die Meldung PASSWORT EINGEBEN wird angezeigt. Geben Sie das aktuelle Passwort ein. •... -
Seite 32: Hdmi Eingangseinstellungen Ändern
• Siehe „Technische Daten des Projektors“ auf Seite 66 für die native Anzeigeauflösung auf diesem Projektor. Um bestmögliche Anzeigeergebnisse zu erzielen, sollten Sie nach Möglichkeit ein Eingangssignal auswählen und verwenden, das diese Auflösung ausgeben kann. Andere Auflösungen werden, entsprechend der Einstellung für das Bildformat, auf den Projektor angepasst, wobei es zu Verzerrungen und zum Verschwimmen des Bildes kommen kann. -
Seite 33: Automatische Einstellung Des Bildes
Automatische Einstellung des Bildes In manchen Fällen müssen Sie möglicherweise die Bildqualität optimieren. Drücken Sie dafür auf AUTO am Projektor oder auf Auto Sync auf der Fernbedienung. Innerhalb von 3 Sekunden stellt die integrierte intelligente Funktion für die automatische Einstellung die Werte für Frequenz und Takt auf die beste Bildqualität ein. -
Seite 34: Vergrößerung Des Bildes Und Suche Nach Details
Vergrößerung des Bildes und Suche nach Details Wenn Sie mehr Details im projizierten Bild anzeigen möchten, vergrößern Sie das Bild. Verwenden Sie die Richtungspfeiltasten, um im Bild zu navigieren. • Verwendung der Fernbedienung Drücken Sie auf Magnify auf der Fernbedienung, um die Zoomleiste anzuzeigen. Drücken Sie wiederholt auf , um das Bild auf die gewünschte Größe zu vergrößern. -
Seite 35: Auswahl Des Bildformats
Auswahl des Bildformats Das Bildformat beschreibt, in welchem Verhältnis die Breite und die Höhe des Bildes zueinander stehen. Die meisten analogen Fernseher und Computer besitzen das Format 4:3, Digitales TV und DVDs besitzen dagegen in der Regel das Format 16:9. Dank digitaler Signalverarbeitung sind digitale Anzeigegeräte wie dieser Projektor in der Lage, das Bild dynamisch zu dehnen und zu skalieren und dadurch ein Bildformat zu erzeugen, das von dem des Eingangssignals abweicht. - Seite 36 Weise, so dass das Display mit einem Seitenverhältnis von 16:9 ausgefüllt wird. 4:3-Bild Anamorph (nur PJD6235/PJD6245): Skaliert ein Bild mit Seitenverhältnis 16:9 vertikal und horizontal in einer nicht-linearen Weise, so dass das Display mit einem Seitenverhältnis von 4:3 ausgefüllt wird.
-
Seite 37: Optimierung Der Bildqualität
Optimierung der Bildqualität Auswahl des Bildmodus Im Projektor sind bereits verschiedene vordefinierte Anwendungsmodi eingestellt, so dass Sie den für Ihre Betriebsumgebung und den Bildtyp Ihres Eingangssignals geeigneten Modus auswählen können. Um einen für Ihre Zwecke geeigneten Betriebsmodus auszuwählen, können Sie einen der folgenden Schritte durchführen. -
Seite 38: Einstellung Des Benutzer 1/Benutzer 2 Modus
Videoeingangssignale: S-Video, Video, D-sub / Comp. 1/2 (YPbPr) / HDMI Max. Helligkeit-Modus: Optimiert für Ansicht mit Tageslicht und einer für ein Wohnzimmer üblichen Umgebungshelligkeit. Spiele-Modus: Eignet sich für alle Arten von Unterhaltungsmedien, einschließlich Spielen und Videos. ViewMatch-Modus: Wechselt zwischen starker Helligkeit und akkurater Farbwiedergabe. -
Seite 39: Verwendung Von Bildschirmfarbe
Verwendung von Bildschirmfarbe Wenn Sie ein Bild auf eine farbige Oberfläche projizieren, z. B. eine Wand, die nicht weiß ist, können Sie mit der Funktion Bildschirmfarbe die Farbe des projizierten Bildes anpassen, um zu vermeiden, dass sich Quellbild und projiziertes Bild farblich unterscheiden. -
Seite 40: Einstellung Von Bildschärfe
Einstellung von Bildschärfe Markieren Sie das Menü BILD > Bildschärfe und drücken Sie auf Je höher der Wert ist, desto schärfer wird das Bild. Je niedriger der Wert ist, desto verschwommener wird das Bild. Einstellung von Brilliant Color Markieren Sie das Menü BILD > Brilliant Color und drücken Sie auf Für diese Funktion wird ein neuer Algorithmus für die Farbverarbeitung und Verbesserungen der Systemstufe verwendet, um eine bessere Helligkeit bei gleichzeitig naturgetreueren und lebhafteren Farben im projizierten Bild zu erzielen. -
Seite 41: Einstellen Des Präsentations-Timers
Drücken Sie auf , um Farbton zu markieren, und drücken Sie auf , um den Bereich auszuwählen. Je größer der Bereich ist, desto mehr der zwei benachbarten Farben sind in der Farbe enthalten. Sehen Sie die Abbildung rechts, um zu erkennen, wie die Farben in Beziehung zueinander stehen. - Seite 42 Drücken Sie auf , um Timer-Anzeige zu markieren, und legen Sie fest, ob der Timer auf dem Bildschirm angezeigt werden soll, indem Sie auf drücken. Auswahl Beschreibung Zeigt den Timer während der Präsentation auf der Immer Leinwand an. Zeigt den Timer während der letzten 1/2/3 Minuten auf 1 min/2 min/3 min der Leinwand an.
-
Seite 43: Ausblenden Des Bildes
Ausblenden des Bildes Um die Aufmerksamkeit des Publikums auf den Vortragenden zu lenken, können Sie mit der Taste auf dem Projektor oder Blank auf der Fernbedienung das Projektionsbild ausblenden. Drücken Sie auf eine beliebige Taste am Projektor oder auf der Fernbedienung, um das Bild wieder einzublenden. -
Seite 44: Verwendung Des Projektors An Hohen Orten
Verwendung des Projektors an hohen Orten Es wird empfohlen, den Höhenmodus zu verwenden, wenn Sie den Projektor an einem Ort 1500 m –3000 m über dem Meeresspiegel mit einer Temperatur von 0°C–35°C benutzen. ACHTUNG Verwenden Sie den Höhenmodus nicht, wenn die Höhe des Ortes zwischen 0 m und 1500 m und die Temperatur zwischen 0°C und 35°C liegt. -
Seite 45: Verwendung Der 3D-Funktionen
Verwendung der 3D-Funktionen Dieser Projektor besitzt eine 3D-Funktion, mit welcher Sie Filme, Videos und Sportsendungen auf noch realistischere Weise in 3D genießen können. In den angezeigten Bildern wird eine deutliche Tiefenwirkung erzeugt. Zum Ansehen dieser 3D-Bilder müssen Sie eine besondere 3D-Brille tragen. Wenn das 3D-Signal von einem HDMI 1.4a kompatiblen Gerät stammt, erkennt der Projektor das Signal für die 3D-Synchronisierung Informationen und projiziert Bilder automatisch im 3D-Format, nachdem sie erkannt wurden. -
Seite 46: Steuern Des Projektors In Einem Lan-Umfeld
Steuern des Projektors in einem LAN-Umfeld ® Der Projektor unterstützt Crestron -Software. Mit den richtigen Einstellungen für das Menü LAN-Steuerungseinstellungen können Sie den Projektor von einem Computer aus steuern, wobei Sie einen Webbrowser verwenden. Dabei müssen der Computer und der Projektor ordnungsgemäß... -
Seite 47: Wenn Sie Sich Nicht In Einem Dhcp-Umfeld Befinden
Wenn Sie sich nicht in einem DHCP-Umfeld befinden: Wiederholen Sie die Schritte 1-3 oben. Drücken Sie auf , um DHCP zu markieren, und drücken Sie auf , um Aus auszuwählen. Erkundigen Sie sich bei Ihrem ITS-Administrator nach den Einstellungen für IP- Adresse von Projektor, Subnet-Maske, Standard-Gateway und DNS-Server. - Seite 48 Der Zugriff auf die Network Settings (Netzwerkeinstellungen) oder Email Alert (E-Mail Alarm) Seite erfordert das Administratorkennwort. Das Standardkennwort ist „0000“. Auf dieser Seite können Sie die AMX- und SNMP-Einstellungen ändern. Wenn in der Spalte AMX Gerät erkennen ON (EIN) ausgewählt ist, kann der Projektor von AMX Controllern erkannt werden, die mit demselben Netzwerk verbunden sind.
-
Seite 49: Eingabelänge
Achten Sie bitte auf die maximale Eingabelänge (einschließlich Leerstellen und Satzzeichen) in der folgenden Liste: Maximale Anzahl Kategorieelement Eingabelänge von Zeichen DHCP/Manual (DHCP/ (keine Angaben) Manuell) IP Address XXX.XXX.XXX.XXX (IP-Adresse) Subnet Mask XXX.XXX.XXX.XXX (Subnet-Maske) Network (Netzwerk) Gateway XXX.XXX.XXX.XXX DNS Server XXX.XXX.XXX.XXX (DNS-Server) Network Settings... -
Seite 50: Über Die Crestron E-Control
® Über die Crestron e-Control ® Auf der Seite Crestron e-Control finden Sie eine Vielzahl virtueller Tasten, mit denen Sie den Projektor steuern und die projizierten Bilder anpassen können. Sie können auf drücken, um weitere Tasten anzuzeigen. i. Diese Tasten haben die gleiche Funktion wie die des OSD-Menüs und die auf der Fernbedienung. - Seite 51 i. Die Auswahl wird nur für das Crestron-Steuersystem verwendet. Erkundigen Sie sich bei Creston oder lesen Sie das Handbuch, um Informationen über das Setup zu erhalten. ii. Sie können den Projektor benennen und seinen Ort und die für ihn verantwortliche Person notieren. iii.
- Seite 52 Auf der Infoseite werden Informationen über den Projektor und sein Status angezeigt. Drücken Sie auf Exit (Beenden), um zur Seite für die Fernbedienung über ein Netzwerk zurückzuwechseln. Nachdem Sie auf die Taste „IT-Hilfe kontaktieren“ gedrückt haben, wird das Fenster HELP DESK oben rechts geöffnet. Sie können dann Nachrichten an die Administratoren/Benutzer der RoomView™-Software senden, welche mit demselben LAN verbunden sind.
-
Seite 53: Verwendung Des Projektors Im Standbymodus
Verwendung des Projektors im Standbymodus Einige der Projektorfunktionen stehen im Standbymodus (angeschlossen, aber nicht eingeschaltet) zur Verfügung. Damit Sie diese Funktionen nutzen können, müssen Sie die entsprechenden Optionen unter EINSTELLUNGEN: STANDARD > Standby- Einstellungen aktivieren und die richtige Kabelverbindung herstellen. Informationen über Verbindungsmethoden finden Sie im Kapitel Verbindungen. -
Seite 54: Menübedienung
Signal erkennt. Wenn kein Gerät an den Projektor angeschlossen ist oder kein Signal erkannt wird, ist nur begrenzter Zugriff auf Menüoptionen möglich. Hauptmenü Untermenü Optionen Bildschirmfarbe Aus/Schultafel/Grün/Weiß Auto/4:3/16:9/ 16:10 (nur PJD6543w)/ Bildformat Weit (nur PJD6543w)/ Anamorph (nur PJD6235/ PJD6245) Schrägposition Position Phase H-Größe DISPLAY Zoom Auto/Aus/Frame Sequential/ 3D-Synchronisierung Frame Packing/Oben-Unten/... - Seite 55 Abschaltung 50 Min./60 Min. Deaktiviert/5 min/10 min/ Timer 15 min/20 min/25 min/ 30 min Timer Aus/30 min/1 Std/2 Std/ Sleeptimer 3 Std/4 Std/8 Std/12 Std Bedientastenfeldsperre Ein/Aus Schwarz/Blau/ViewSonic/ Startbild EINSTELLUNGEN: Meldung Ein/Aus STANDARD DHCP Ein/Aus IP-Adresse von Projektor LAN-Steuerung- Subnet-Maske...
-
Seite 56: Einstellungen: Erweitert
Hauptmenü Untermenü Optionen Höhenmodus Ein/Aus Ein/Aus Ton aus Ein/Aus Audioeinstellungen Lautstärke 5 Sek./10 Sek./15 Sek./ Menü-Anzeigezeit 20 Sek./25 Sek./30 Sek. Menüeinstellungen Mitte/Oben links/Oben Menüposition rechts/Unten links/ Unten rechts Verd. Untert. Ein/Aus aktiviert Verd. Untertitel Untert.-Version CC1/CC2/CC3/CC4 Lampenmodus Normal/Sparmodus Lampentimer zurücks. Lampeneinstellungen Entsprechende Lampenstunden... -
Seite 57: Beschreibung Für Jedes Menü
Beschreibung für jedes Menü Funktion Beschreibung Korrigiert die Farbe des projizierten Bildes, wenn die Bildschirmfarbe Projektionsfläche nicht weiß ist. Unter „Verwendung von Bildschirmfarbe“ auf Seite 34 finden Sie weitere Einzelheiten. Je nach Eingangssignalquelle gibt es mehrere Optionen für die Bildformat Einstellung des Bildformats. - Seite 58 Funktion Beschreibung Mittels der vordefinierten Bildmodi können Sie die Einrichtung des Projektorbildes für Ihren Eingangssignaltyp optimieren. Farbmodus Unter „Auswahl des Bildmodus“ auf Seite 32 finden Sie weitere Einzelheiten. Dient der Auswahl eines Bildmodus, der Ihrem Bedarf hinsichtlich der Bildqualität am ehesten entspricht, und der weiteren Feinabstimmung des Bildes basierend auf den Referenzmodus Auswahlmöglichkeiten, die weiter unten auf dieser Seite...
- Seite 59 Funktion Beschreibung Schnelle Auto- Unter „Wechseln des Eingangssignals“ auf Seite 26 finden Sie weitere Einzelheiten. Suche HDMI Format Unter „HDMI Eingangseinstellungen ändern“ auf Seite 27 finden Sie weitere Einzelheiten. HDMI Bereich Ermöglicht, dass der Projektor den Stromverbrauch automatisch verringert, wenn nach einem festgelegten Zeitraum kein DynamicEco Eingangssignal ermittelt wird.
- Seite 60 Funktion Beschreibung Legt die Sprache des OSD-Menüs fest. Unter „Verwendung der Sprache Menüs“ auf Seite 23 finden Sie weitere Einzelheiten. Der Projektor kann an der Decke eines Raumes oder hinter einer Projektorposi- Leinwand mit einem oder mehreren Spiegeln installiert werden. Unter „Auswählen des Standortes“...
-
Seite 61: Audioeinstellungen
Funktion Beschreibung Ein Modus für den Betrieb an hohen Orten. Unter „Verwendung Höhenmodus des Projektors an hohen Orten“ auf Seite 39 finden Sie weitere Einzelheiten. Aktiviert oder deaktiviert die DCR (Dynamic Contrast Ratio)- Funktion. Wenn Sie Ein auswählen, wird die Funktion aktiviert und der Projektor wechselt den Lampenmodus automatisch zwischen Normal- und Sparmodus, je nach entdecktem Eingangsbild. -
Seite 62: Präsentations-Timer
Funktion Beschreibung Lampenmodus Unter „Einstellung von Lampenmodus auf Sparmodus“ auf Seite 59 finden Sie weitere Einzelheiten. Lampentimer zurücks. Lampeneinstel- Unter „Zurücksetzen des Lampentimers“ auf Seite 63 finden Sie lungen weitere Einzelheiten. Entsprechende Lampenstunden Siehe „Lampenbetriebssystem“ auf Seite 59, um zu erfahren, wie die Gesamtbetriebsstunden berechnet werden. -
Seite 63: Wartung
Wartung Pflege des Projektors Der Projektor benötigt nur wenig Wartung. Sie sollten lediglich regelmäßig die Projektionslinse reinigen. Entfernen Sie außer der Lampe keine Bauteile des Projektors. Wenden Sie sich an den Fachhandel, wenn andere Bauteile ausgetauscht werden müssen. Reinigung der Objektivlinse Reinigen Sie die Projektionslinse von Staub oder anderen Verschmutzungen. -
Seite 64: Lampeninformationen
Lampeninformationen Lampenbetriebssystem Wenn der Projektor in Betrieb ist, wird die Betriebszeit der Lampe automatisch vom integrierten Timer (in Stunden) berechnet. So holen Sie Informationen über Lampenbetriebsstunden ein: Drücken Sie auf MENU/EXIT auf dem Projektor oder auf Menu auf der Fernbedienung und dann auf bis das EINSTELLUNGEN: ERWEITERT- Menü... -
Seite 65: Zeit Des Lampenaustausches
Zeit des Lampenaustausches Wenn die LAMP (Kontrollleuchte) rot leuchtet oder ein Warnhinweis anzeigt, dass die Lampe ausgewechselt werden sollte, setzen Sie eine neue Lampe ein oder wenden Sie sich an den Fachhandel. Eine verbrauchte Lampe kann zu einer Fehlfunktion des Projektors führen und in manchen Fällen sogar explodieren. -
Seite 66: Lampe Auswechseln
Reinigungsmaterial. Achten Sie auf die scharfen Kanten im Lampengehäuse. Waschen Sie Ihre Hände, nachdem Sie die Lampe ausgetauscht haben. • Es wurden nur von ViewSonic zugelassene Lampen mit diesem Projektor getestet. Wenn Sie andere Lampen verwenden, kann es zu einem elektrischen Schlag oder Feuer kommen. - Seite 67 Lösen Sie die Befestigungsschraube der Lampe. Trennen Sie den Lampenanschluss vom Projektor und heben Sie anschließend den Griff an, so dass er steht. Ziehen Sie die Lampe mit dem Griff aus dem Projektor. ACHTUNG • Wenn sie zu schnell herausgezogen wird, kann die Lampe zerbrechen, und die Glassplitter können in den Projektor fallen.
-
Seite 68: Zurücksetzen Des Lampentimers
Bringen Sie den Lampenschutzfilm, der mit der neuen Lampe geliefert wird, im Lampenfach an. Bringen Sie die Lampenabdeckung wieder am Projektor an. Ziehen Sie die Schrauben zur Sicherung der Lampenabdeckung an. ACHTUNG • Eine lose Schraube kann zu einer unzureichenden Verbindung und damit zu Fehlfunktionen führen. - Seite 69 Signalleuchten Signalleuchte Status und Beschreibung POWER TEMP LAMP Betriebsanzeigen Blau Standby-Modus Blinkend Blau Einschalten Normaler Betrieb Blau Blau Normale Abkühlung beim Ausschalten Blinkend Lampenanzeigen Blau Der Projektor benötigt Sekunden zur Abkühlung. Blinkend Der Projektor wurde automatisch ausgeschaltet. Wenn Sie versuchen, den Projektor wieder einzuschalten, wird er erneut ausgeschaltet.
-
Seite 70: Fehleranalyse
Fehleranalyse Der Projektor lässt sich nicht einschalten Ursache Lösung Stecken Sie das Netzkabel in den Netzanschluss am Projektor und in die Über das Netzkabel wird kein Strom Steckdose. Wenn die Steckdose über einen zugeführt. Schalter verfügt, stellen Sie sicher, dass sie eingeschaltet ist. -
Seite 71: Technische Daten
Alle Daten können ohne Bekanntmachung geändert werden. • Nicht alle Modelle können in Ihrer Region erworben werden. Allgemein Produktname DLP Projektor Optische Daten Auflösung PJD6235/PJD6245: 1024 x 768 XGA PJD6543w: 1280 x 800 WXGA Anzeigesystem 1-CHIP DMD Lampe 190 W-Lampe... -
Seite 72: Bedienfeld
Ausgänge RGB-Ausgang 15-polige D-Sub Buchsen x 1 PC-Audiobuchse x 1 Audiosignalausgang Lautsprecher 2 Watt x 1 Bedienfeld Serielle RS-232- 9-polig x 1 Steuerung RJ45 x 1 Serielle USB-Steuerung Typ Mini B x 1 (Vorderseite) IR-Empfänger Umgebungsbedingungen Betriebstemperatur 0°C–40°C auf Meereshöhe Luftfeuchtigkeit bei 10%–90% (nicht kondensierend) Betrieb... -
Seite 73: Abmessungen
Abmessungen 268 mm (B) x 84,4 mm (H) x 221 mm (T) (ohne Auswölbungen) M E N U EXIT 84,4 Deckenmontage Schrauben für Deckenmontage: M4 x 8 (Max. L = 8 mm) 110.05 Einheit: mm... -
Seite 74: Timingtabelle
Timingtabelle Unterstütztes Timing für PC-Eingang Vertikale Horizontale Pixeltakt- Auflösung Modus Frequenz Frequenz frequenz (Hz) (kHz) (MHz) 720 x 400 720x400_70 70,087 31,469 28,3221 VGA_60** 59,940 31,469 25,175 VGA_72 72,809 37,861 31,500 640 x 480 VGA_75 75,000 37,500 31,500 VGA_85 85,008 43,269 36,000 SVGA_60**... -
Seite 75: Unterstütztes Timing Für Component-Yp
Unterstütztes Timing für Component-YP -Eingang Horizontale Vertikale Pixelfrequenz Timing Auflösung Frequenz Frequenz (Hz) (MHz) (kHz) 480i* 720 x 480 15,73 59,94 13,5 480p* 720 x 480 31,47 59,94 576i* 720 x 576 15,63 13,5 576p* 720 x 576 31,25 720/50p 1280 x 720 37,5 74,25... - Seite 76 • *****Unterstütztes Timing für 3D-Signal mit Frame Sequential und Oben-Unten Formaten. Vertikale Horizontale Pixeltaktfre- Auflösung Modus Frequenz Frequenz quenz (MHz) (Hz) (kHz) 720 x 400 720x400_70 70,087 31,469 28,3221 VGA_60** 59,940 31,469 25,175 VGA_72 72,809 37,861 31,500 640 x 480 VGA_75 75,000 37,500...
-
Seite 77: Informationen Zum Urheberrecht
Copyright Copyright 2012. Alle Rechte vorbehalten. Dieses Handbuch darf ohne vorherige schriftliche Genehmigung durch die ViewSonic Corporation weder ganz noch auszugsweise und in keiner Form und mit keinem Hilfsmittel, weder elektronisch noch mechanisch, magnetisch, optisch, chemisch, von Hand oder auf sonstige Weise, aufgezeichnet, kopiert, übertragen, abgeschrieben, in Datenabrufsystemen gespeichert oder in andere Sprachen... -
Seite 78: Anhang
Anhang IR-Steuerungstabelle Code A Taste Format Byte1 Byte2 Byte3 Byte4 Power Auto Sync Video Source Color Mode Nach oben / Taste S + Nach links Enter Rechts Nach unten / Taste S - Menu My Button Exit Linke Maustaste Rechte Maustaste PgUp PgDn Mouse... - Seite 79 Code B Taste Format Byte1 Byte2 Byte3 Byte4 Power Auto Sync Video Source Color Mode Nach oben / Taste S + Nach links Enter Rechts Nach unten / Taste S - Menu My Button Exit Linke Maustaste Rechte Maustaste PgUp PgDn Mouse Magnify...
-
Seite 80: Rj45 Antworttabelle
RJ45 Antworttabelle Status Antwort Antwortcode Normal => ACK 0x03 0x14 0x00 0x00 0x00 0x14 Schreiben Falsch => ERROR ACK 0x00 0x14 0x00 0x00 0x00 0x14 Zeitüberschreitung (>100ms) k. A. Status Antwortcode BYTE0 BYTE1 BYTE2 BYTE3 BYTE4 BYTE5 BYTE6 BYTE7~N BYTE N+1 0x05 0x14 0x00... - Seite 81 0x06 0x14 0x00 0x04 0x00 0x34 0x11 0x0A 0x00 0x67 Startbild blau 0x06 0x14 0x00 0x04 0x00 0x34 0x11 0x0A 0x01 0x68 Schreiben Startbild ViewSonic 0x06 0x14 0x00 0x04 0x00 0x34 0x11 0x0A 0x02 0x69 Startbild Startbild aus 0x06 0x14 0x00 0x04 0x00 0x34 0x11 0x0A 0x04 0x6B...
- Seite 82 0x06 0x14 0x00 0x04 0x00 0x34 0x12 0x21 0x00 0x7F Schreiben 0x06 0x14 0x00 0x04 0x00 0x34 0x12 0x21 0x01 0x80 Synchronisierung 3D Synchr.- 0x07 0x14 0x00 0x05 0x00 0x34 0x00 0x00 0x12 0x21 umkehren Lesen Umkehren Status 0x80 Kontrastverringerung 0x06 0x14 0x00 0x04 0x00 0x34 0x12 0x02 0x00 0x60 Schreiben Kontrasterhöhung 0x06 0x14 0x00 0x04 0x00 0x34 0x12 0x02 0x01 0x61...
- Seite 83 Max. Helligkeit 0x06 0x14 0x00 0x04 0x00 0x34 0x12 0x0B 0x00 0x69 Film 0x06 0x14 0x00 0x04 0x00 0x34 0x12 0x0B 0x01 0x6A Benutzer 1 0x06 0x14 0x00 0x04 0x00 0x34 0x12 0x0B 0x02 0x6B Benutzer 2 0x06 0x14 0x00 0x04 0x00 0x34 0x12 0x0B 0x03 0x6C Schreiben PC / Spiele 0x06 0x14 0x00 0x04 0x00 0x34 0x12 0x0B 0x04 0x6D...
- Seite 84 0x06 0x14 0x00 0x04 0x00 0x34 0x11 0x28 0x00 0x85 Schreiben 0x06 0x14 0x00 0x04 0x00 0x34 0x11 0x28 0x01 0x86 HDMI Format Auto 0x06 0x14 0x00 0x04 0x00 0x34 0x11 0x28 0x02 0x87 0x07 0x14 0x00 0x05 0x00 0x34 0x00 0x00 0x11 0x28 Lesen HDMI Formatstatus 0x86...
- Seite 85 0x06 0x14 0x00 0x04 0x00 0x34 0x11 0x2B 0x00 0x88 Schreiben 0x06 0x14 0x00 0x04 0x00 0x34 0x11 0x2B 0x01 0x89 0x07 0x14 0x00 0x05 0x00 0x34 0x00 0x00 0x11 0x2B Lesen CEC Status 0x89 Brilliant Color aus 0x06 0x14 0x00 0x04 0x00 0x34 0x12 0x0F 0x00 0x6D Schreiben Brilliant Color ein 0x06 0x14 0x00 0x04 0x00 0x34 0x12 0x0F 0x01 0x6E...
-
Seite 86: Kundendienst
Kundendienst Für technische Unterstützung und Produktservice schauen Sie in die nachstehende Tabelle oder wenden sich an Ihren Händler. HINWEIS: Sie benötigen die Seriennummer des Produkts. Land/Region Website Telefone E-mail www.viewsoniceurope. service_deu@viewsoniceurope. Deutschland www.viewsoniceurope.com/de/ com/de/support/call-desk/ www.viewsoniceurope. service_at@viewsoniceurope. Österreich www.viewsoniceurope.com/de/ com/de/support/call-desk/ Schweiz www.viewsoniceurope. -
Seite 87: Eingeschränkte Garantie
Betrieb außerhalb der Produktspezifikationen. Betrieb des Produktes zu anderen als den normalen vorgesehenen Zwecken oder außer- halb der normalen Betriebsbedingungen. d. Reparatur oder der Versuch einer Reparatur durch nicht von ViewSonic autorisierte Perso- nen. e. Durch den Transport verursachte Schäden am Produkt. - Seite 88 Marktgängigkeit und der eignung für einenbestimmten Zweck, ausgeschlossen. Ausschluss von Schadensersatzansprüchen: Die Haftung von viewsonic ist auf die Kosten für die Reparatur oder den Ersatz des Produkts be- schränkt. Viewsonicübernimmt keine Haftung für: Sachschäden, die durch Produktfehler verursacht wurden, Schäden durch Hindernisse, Verlust des Produkts, Zeitverlust,entgangenen Gewinn, entgangene Geschäfte, Vertrauensschäden,...
