6. Montage
Bitte berühren Sie das Pyroelement nicht, um es nicht zu verschmutzen.

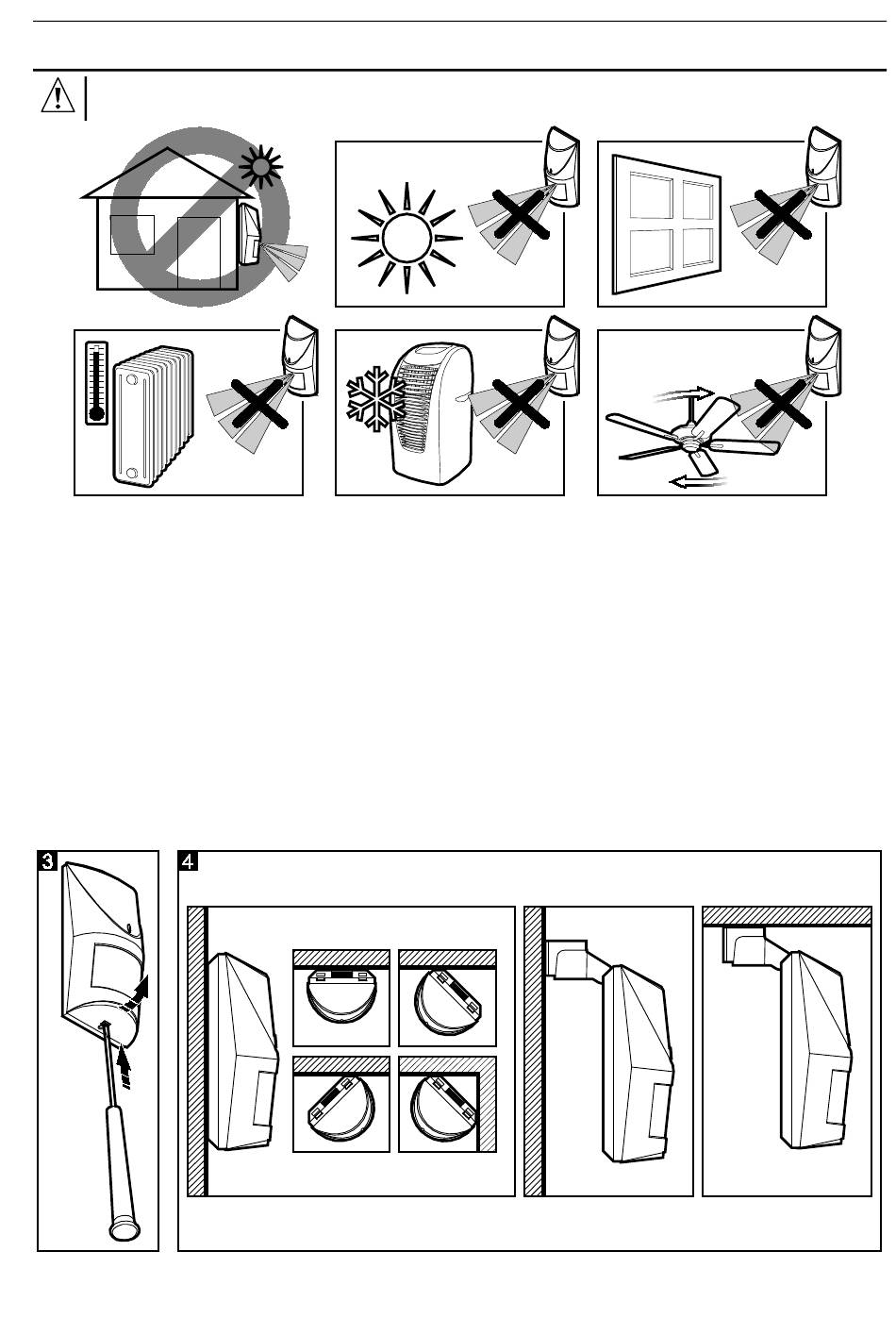

1. Gehäuse öffnen (Abb. 3).
2. Elektronikplatine herausnehmen.
3. Montageöffnungen für die Schrauben und das Kabel in der Hinterwand des Gehäuses
ausführen.
4. Das Kabel durch die Öffnung durchführen.
5. Die Hinterwand des Gehäuses an die Wand oder an die mitgelieferte Halterung
befestigen (Abb. 4 und 5).
6. Elektronikplatine montieren.
7. Leitungen an entsprechende Klemmen anschließen.
8. Mit Hilfe des Potentiometers und der Steckbrücken die Betriebsparameter des Melders
bestimmen.
9. Gehäuse des Melders schließen.
