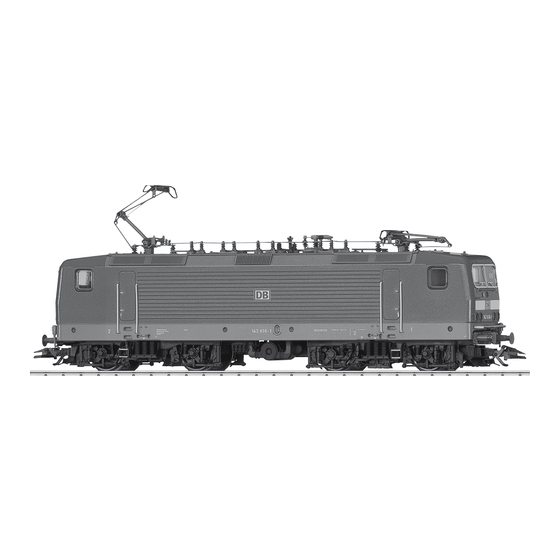

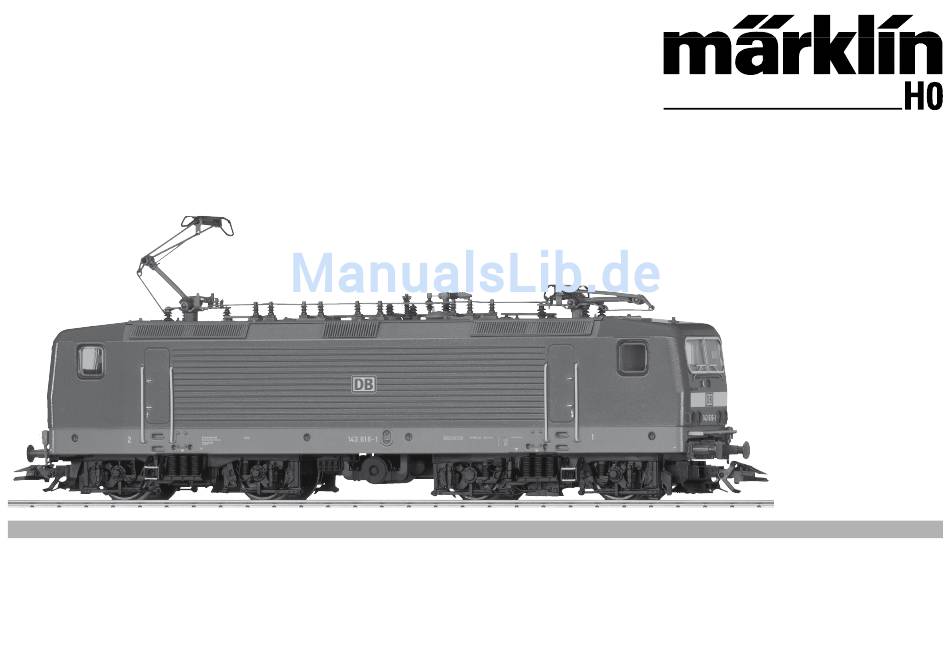

- Seite 1 Modell der BR 143 37439...
-
Seite 2: Inhaltsverzeichnis
Seite Page Inhaltsverzeichnis: Sommaire : Informationen zum Vorbild Informations concernant la locomotive réelle Sicherheitshinweise Remarques importantes sur la sécurité Allgemeine Informationen Informations générales Funktionen Fonctions Schaltbare Funktionen Fonctions commutables Parameter / Register Paramètre / Registre Wartung und Instandhaltung Entretien et maintien Ersatzteile Pièces de rechange Page... - Seite 3 Página Sidan Indice de contenido: Innehållsförteckning: Aviso de seguridad Säkerhetsanvisningar Información General Allmän information Funciónes Funktioner Funciones posibles Kopplingsbara funktioner Parámetro / Registro Parameter / Register El mantenimiento Underhåll och reparation Recambios Reservdelar Page Side Indice del contenuto: Indholdsfortegnelse: Avvertenze per la sicurezza Vink om sikkerhed Informazioni generali General Information...
-
Seite 4: Informationen Zum Vorbild
Informationen zum Vorbild Information about the Prototype Die fortschreitende Elektrifizierung bei der Deutschen Reichs- Progressive electrification by the German State Railroad (DR) bahn (DR) machte zu Beginn der 80er-Jahre die Beschaffung necessitated the acquisition of new electric locomotives at the neuer elektrischer Lokomotiven erforderlich. -
Seite 5: Informations Concernant La Locomotive Réelle
Informations concernant la locomotive réelle Informatie van het voorbeeld La poursuite de (electrification de la Deutsche Reichsbahn (DR) au de- De voortschrijdende elektrificatie bij de Deutsche Reichs-bahn but des annees 80 rendit necessaire I‘acquisition de nouvelles motrices (DR) maakte aan het begin van de jaren tachtig de aanschaf van electriques. -
Seite 6: Sicherheitshinweise
Sicherheitshinweise Funktionen • Die Lok darf nur mit einem dafür bestimmten Betriebs- • Erkennung der Betriebsart: automatisch. system (Märklin AC, Märklin Delta, Märklin Digital oder • Einstellbare Adressen: Märklin Systems) eingesetzt werden. 1-80 (Control Unit 6021/Mobile Station 60651/652) • Nur Schaltnetzteile/Transformatoren verwenden, die 1-255 (Central Station 6021x/Mobile Station 60653) Ihrer örtlichen Netzspannung entsprechen. • Adresse ab Werk: 43 • Die Lok darf nur aus einer Leistungsquelle versorgt • Mfx-Technologie für Mobile Station / Central Station. -
Seite 7: Schaltbare Funktionen
f0 f8 f0 - f3 f4 - f7 Schaltbare Funktionen systems STOP mobile station Digital/Systems Spitzensignal function/off Funktion f0 Funktion f0 Geräusch: Bahnhofsansage Funktion 1 Funktion 3 Funktion f1 Funktion f1 Geräusch: Betriebsgeräusch Funktion 2 Funktion 2 Funktion f2 Funktion f2 Geräusch: Horn Funktion 3 Funktion 6 Funktion f3... -
Seite 8: Safety Warnings
Safety Notes Functions • This locomotive is to be used only with an operating • Recognition of the mode of operation: automatic. system designed for it (Märklin AC, Märklin Delta, • Addresses that can be set: 1-80 (Control Unit 6021/Mobile Station 60651/652) Märklin Digital or Märklin Systems). • Use only switched mode power supply units and transfor- 1-255 (Central Station 6021x/Mobile Station 60653) mers that are designed for your local power system. • Address set at the factory: 43 • This locomotive must never be supplied with power from • Mfx technology for the Mobile Station / Central Station. -
Seite 9: Controllable Functions
f0 f8 f0 - f3 f4 - f7 Controllable Functions systems STOP mobile station Digital/Systems Headlights function/off Function f0 Function f0 Sound effect: Station announcements Function 1 Function 3 Function f1 Function f1 Sound effect: Operating sounds Function 2 Function 2 Function f2 Function f2 Sound effect: Horn Function 3 Function 6 Function f3... -
Seite 10: Remarques Importantes Sur La Sécurité
Remarques importantes sur la sécurité • Garantie légale et garantie contractuelle conformément au certificat de garantie ci-joint. • La locomotive ne peut être mise en service qu’avec un • Elimination : www.maerklin.com/en/imprint.html système d’exploitation adéquat (Märklin AC, Märklin Delta, Märklin Digital ou Märklin Systems). Fonctionnement • Utiliser uniquement des convertisseurs et transforma- • Détection du mode d’exploitation : automatique. teurs correspondant à la tension du secteur local. • Adresses disponibles : • La locomotive ne peut être alimentée en courant que par 1-80 (Control Unit 6021/Mobile Station 60651/652) -
Seite 11: Fonctions Commutables
f0 f8 f0 - f3 f4 - f7 Fonctions commutables systems STOP mobile station Digital/Systems Fanal éclairage function/off Fonction f0 Fonction f0 Bruitage : Annonce en gare Fonction 1 Fonction 3 Fonction f1 Fonction f1 Bruitage : Bruit d’exploitation Fonction 2 Fonction 2 Fonction f2 Fonction f2 Bruitage : Trompe Fonction 3 Fonction 6... -
Seite 12: Werking
Veiligheidsvoorschriften Functies • De loc mag alleen met een daarvoor bestemd bedrijfs- • Herkenning van het bedrijfssysteem: automatisch. systeem (Märklin AC, Märklin Delta, Märklin digitaal of • Instelbare adressen: Märklin Systems) gebruikt worden. 1-80 (Control Unit 6021/Mobile Station 60651/652) • Alleen net-adapters en transformatoren gebruiken 1-255 (Central Station 6021x/Mobile Station 60653) waarvan de aangegeven netspanning overeenkomt met • Vanaf de fabriek ingesteld: 43 de netspanning ter plaatse. -
Seite 13: Schakelbare Functies
f0 f8 f0 - f3 f4 - f7 Schakelbare functies systems STOP mobile station Digital/Systems Frontsein function/off Functie f0 Functie f0 Geluid: stationsomroep Functie 1 Functie 3 Functie f1 Functie f1 Geluid: bedrijfsgeluiden Functie 2 Functie 2 Functie f2 Functie f2 Geluid: signaalhoorn Functie 3 Functie 6 Functie f3... -
Seite 14: Aviso De Seguridad
Aviso de seguridad • Responsabilidad y garantía conforme al documento de garantía que se adjunta. • La locomotora solamente debe funcionar en un sistema • Eliminación: www.maerklin.com/en/imprint.html de corriente propio (Märklin AC – Märklin Delta – Märklin Digital o Märklin Systems). Funciones • Emplear únicamente fuentes de alimentación conmutadas • Reconocimiento del sistema: automático. y transformadores que sean de la tensión de red local. • Códigos disponibles: • La alimentación de la locomotora deberá realizarse 1-80 (Control Unit 6021/Mobile Station 60651/652) -
Seite 15: Funciones Posibles
f0 f8 f0 - f3 f4 - f7 Funciones posibles systems STOP mobile station Digital/Systems Señal de cabeza function/off Función f0 Función f0 Ruido: Locución hablada en estaciones Función 1 Función 3 Función f1 Función f1 Ruido: ruido de explotación Función 2 Función 2 Función f2 Función f2 Ruido: Bocina Función 3 Función 6... -
Seite 16: Avvertenze Per La Sicurezza
Avvertenze per la sicurezza • Prestazioni di garanzia e garanzia in conformità all’accluso certificato di garanzia. • Tale locomotiva deve essere impiegata soltanto con un si- • Smaltimento: www.maerklin.com/en/imprint.html stema di funzionamento adeguato per questa (Märklin AC, Märklin Delta, Märklin Digital oppure Märklin Systems). Funzioni • Impiegare soltanto alimentatori “switching“ e trasforma- • Riconoscimento del tipo di funzionamento: automatico. tori che corrispondono alla Vostra tensione di rete locale. • Indirizzi impostabili: • La locomotiva non deve venire alimentata nello stesso 1-80 (Control Unit 6021/Mobile Station 60651/652) -
Seite 17: Funzioni Commutabili
f0 f8 f0 - f3 f4 - f7 Funzioni commutabili systems STOP mobile station Digital/Systems Segnale di testa function/off Funzione f0 Funzione f0 Rumore: annuncio di stazione Funzione 1 Funzione 3 Funzione f1 Funzione f1 Rumore: rumori di esercizio Funzione 2 Funzione 2 Funzione f2 Funzione f2 Rumore: tromba Funzione 3 Funzione 6... -
Seite 18: Säkerhetsanvisningar
Säkerhetsanvisningar Funktioner • Loket får endast köras med ett därtill avsett driftsystem • Driftsättet igenkänns automatiskt. (Märklin AC, Märklin Delta, Märklin Digital eller • Inställbara adresser: 1-80 (Control Unit 6021/Mobile Station 60651/652) Märklin Systems). • Använd endast nätadaptrar och transformatorer anpas- 1-255 (Central Station 6021x/Mobile Station 60653) sade för det lokala elnätet. • Adress från tillverkaren: 43 • Loket får inte samtidigt försörjas av mer än en kraftkälla. • Mfx-teknologi för Mobile Station / Central Station. -
Seite 19: Kopplingsbara Funktioner
f0 f8 f0 - f3 f4 - f7 Kopplingsbara funktioner systems STOP mobile station Digital/Systems Frontstrålkastare function/off Funktion f0 Funktion f0 Ljud: Stationsutrop Funktion 1 Funktion 3 Funktion f1 Funktion f1 Ljud: Trafikljud Funktion 2 Funktion 2 Funktion f2 Funktion f2 Ljud: Signalhorn Funktion 3 Funktion 6 Funktion f3... -
Seite 20: Vink Om Sikkerhed
Vink om sikkerhed Funktioner • Lokomotivet må kun bruges med et driftssystem • Registrering af driftsarten: automatisk. (Märklin AC, Märklin Delta, Märklin Digital eller • Indstillelige adresser: 1-80 (Control Unit 6021/Mobile Station 60651/652) Märklin Systems), der er beregnet dertil. • Anvend kun DC-DC-omformere og transformatorer, der 1-255 (Central Station 6021x/Mobile Station 60653) passer til den lokale netspænding. • Adresse ab fabrik: 43 • Lokomotivet må ikke forsynes fra mere end én strømkilde • Mfx-teknologi til Mobile Station / Central Station. -
Seite 21: Styrbare Funktioner
f0 f8 f0 - f3 f4 - f7 Styrbare funktioner systems STOP mobile station Digital/Systems Frontsignal function/off Funktion f0 Funktion f0 Lyd: Banegårdsmeddelelse Funktion 1 Funktion 3 Funktion f1 Funktion f1 Lyd: Driftslyd Funktion 2 Funktion 2 Funktion f2 Funktion f2 Lyd: Horn Funktion 3 Funktion 6 Funktion f3... -
Seite 22: Parameter / Register
Wert • Value • CV (Parameter) • CV (Parameter) • CV (Paramètre) • Valeur • Waarde • CV (Parameter) • CV (Parámetro) • CV (Parametro) • CV-Nr. Valor • Valore • CV (Parameter) • CV (Parameter) Värde • Værdi Adresse • Address • Adresse • Adres • 01 - (80)* 255 Código • Indrizzo • Adress • Adresse Anfahrverzögerung • Acceleration delay • Temporisation accélération •... - Seite 31 1 Dachausrüstung E101 633 20 Schraube E785 140 2 Lichtkörper hell E413 820 21 Haftreifen 7 153 3 Lichtkörper rot E413 870 22 Beisatzrad E236 570 4 Einholm Stromabnehmer E154 480 23 Treibgestell E414 130 5 Isolatoren,Abstandshülse E185 046 24 Stützblech E214 620 6 Schraube E785 070...
- Seite 32 Due to different legal requirements regarding electro-magnetic compatibility, this item may be used in the USA only after separate certification for FCC compliance and an adjustment if necessary. Use in the USA without this certification is not permitted and absolves us of any liabili- ty.
