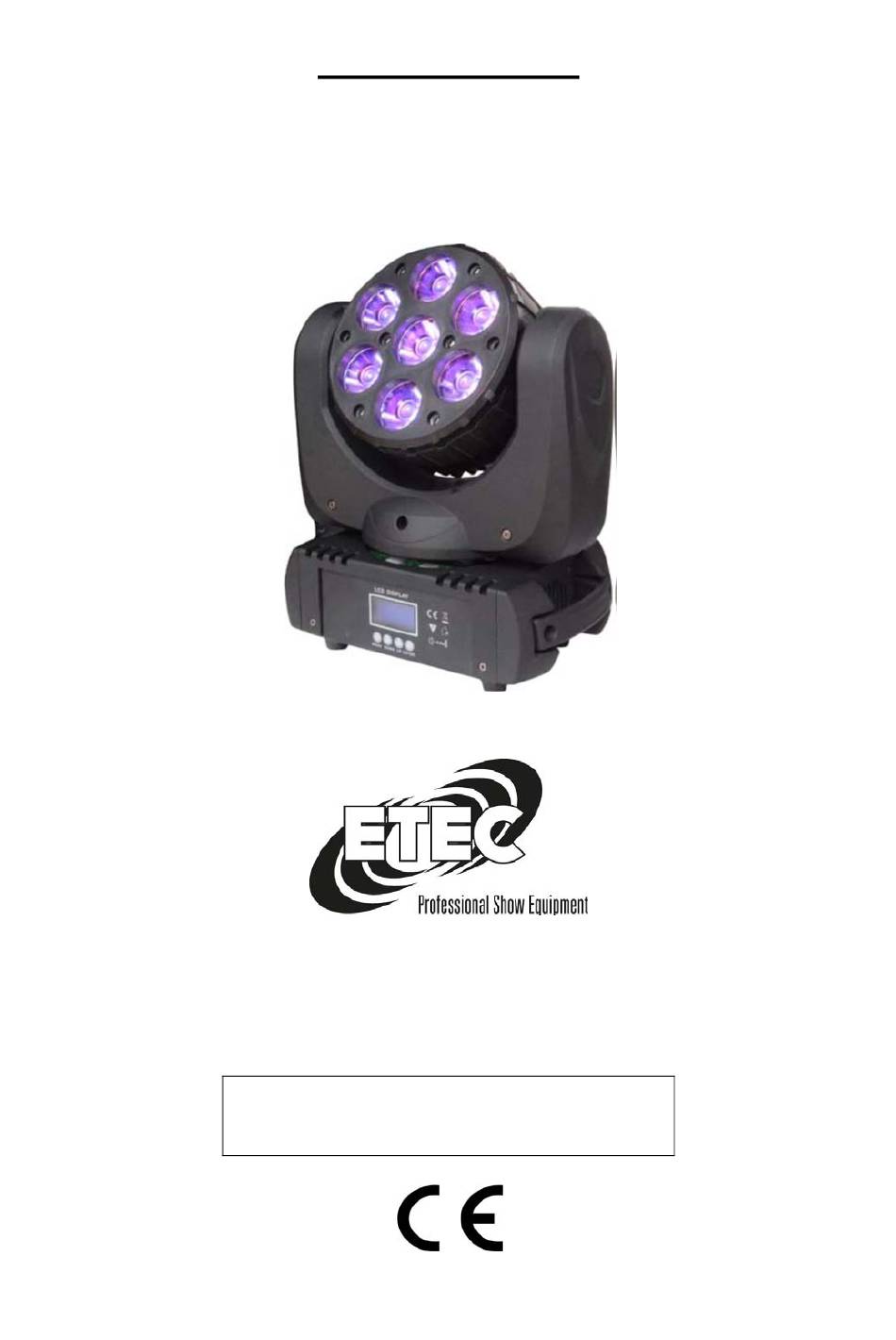

- Seite 1 Moving Beam 7Q LED Beam Moving Head Bedienungsanleitung Diese Anleitung enthält wichtige Information. Bitte vor Inbetriebnahme lesen.
- Seite 2 Sie bitte die Bedienungsanleitung sorgfältig vor Gebrauch. 1.1 Entpacken Die folgenden Artikel sind im Karton enthalten: ODUCTION ■ 1 x Moving Beam 7Q ■ 1 x Stromversorgungskabel ■ 1 x Halterung ■ 1 x Bedienungsanleitung Packen Sie sorgfältig den Karton aus, überprüfen Sie den Inhalt um sicherzustellen, dass alle Teile vorhanden sind und in gutem Zustand angekommen sind.

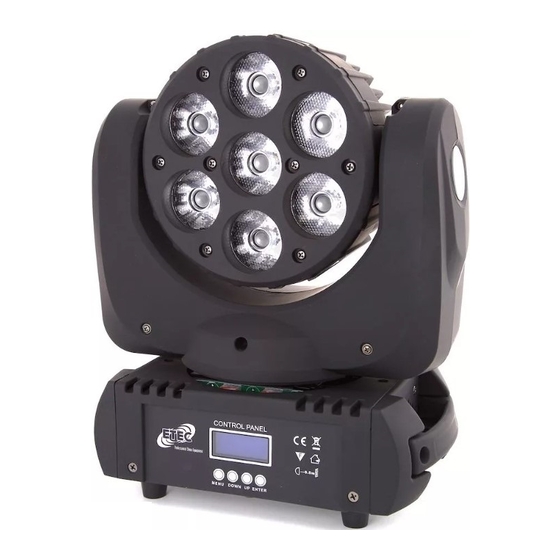

- Seite 3 1.3 Funktionen ▪ LED Moving Head ▪ DMX, Auto, musikgesteuert, Master/Slave ▪ 14 DMX Kanäle ▪ Linearer Dimmer 0 – 100% ▪ Verschiedene Strobes 1-25 fps ▪ Pan/Tilt: 540° / 220° ▪ 4-Tasten LCD Anzeige 1.4 Produktübersicht ____|___ _________/ __|___ |________ Bedienfeld Power In/Out AN/AUS DMX In/Out 2.KONFIGURATION...
-
Seite 4: Menü-Übersicht
3. BEDIENHINWEISE 3.1 Menü-Übersicht DMX Adresse DMX Adresse = 001 = Alone Im Programm = Master integriert Auto Play = Alone Musikgesteuert = Master Slave Revers Pan = AN /AUS Revers Tilt = AN /AUS = 0 - 100% Klangempfindung Standardeinstellung = AN /AUS zurücksetzen... -
Seite 5: Dmx Kanäle
3.2 DMX Kanäle 14 DMX Kanäle Kanal DMX Wert und Funktionen Pan 000-255 Pan Bewegung fein 000-255 Feinabstimmung von Pan Bewegung Tilt 000-255 Tilt Bewegung Tilt fein 000-255 Feinabstimmung von Tilt Bewegung 000-255 Pan/Tilt Geschwindigkeit von schnell zu langsam Geschwindigkeit Dimmer 000-255 Dimmer 0-100%... - Seite 6 4.Allgemeine Wartung 4.1 Sicherungswechsel a. Den Sicherungshalter abschrauben und die beschädigte Sicherung entfernen. b. Durch eine Sicherung genau des gleichen Typs ersetzen und den Sicherungshalter wieder an gleicher Stelle anschrauben. 5.Spezifikationen Leistungsaufnahme: 160W Netzspannung: 100 - 240V Spannungsfrequenz: 50 / 60Hz Diodentyp: 4in1 Anzahl der Dioden: 7 Diodenleistung: 15W...
