- Seite 1 LED PAR Scheinwerfer 18x3W RGB Bedienungsanleitung ACHTUNG: Diese Anleitung enthält wichtige Information. Bitte vor Inbetriebnahme des Geräts lesen. Versuchen Sie niemals das Gehäuse zu öffnen oder das Gerät selbst zu reparieren, ohne uns vorher zu kontaktieren!
-
Seite 2: Allgemeine Informationen

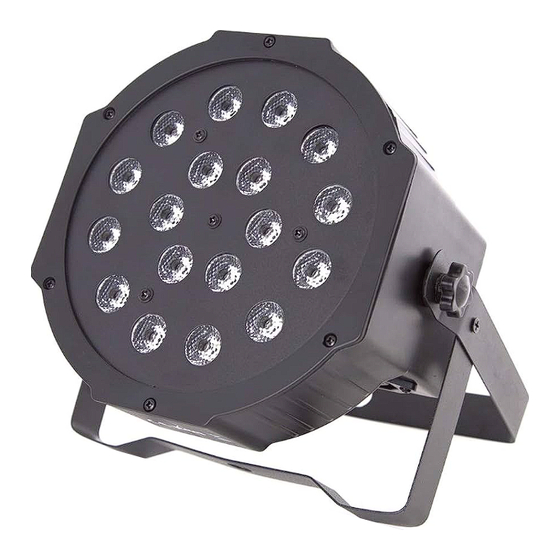

Zubehö r zur Klä r ung an unsere Kundensupport-Hotline. Erste Schritte: Der ETEC Flat LED PAR 56 ist ein kompakter PAR Scheinwerfer mit 18 sehr hellen 3 Watt LEDs, durch die RGB-Farbmischfunktion lässt sich nahezu jede Farbe projizieren. Der Spot kann über 7-DMX- Kanäle gesteuert werden, automatisch über den eingebauten Prozessor oder musikgetaktet über das... -
Seite 3: Sicherheitshinweise
Sicherheitsvorkehrungen bei Handhabung Die eingebauten Komponenten sind fu ̈ r den Kunden wartungsfrei. Versuchen Sie nicht, selbst Reparaturen durchzufü h ren; dies fü h rt zum Verfall Ihrer Gewä h rleistungsansprü c he. Im unwahrscheinlichen Fall einer notwendigen Reparatur, wenden Sie sich bitte an Elcotec Electronic oder Ihren Händler. - Seite 4 Installation Das Befestigungsgeru ̈ s t oder die Installationswand muss das 10-fache des Gera ̈ t egewichtes tragen kö n nen, ohne sich zu verformen. Beim Befestigen muss das Gera ̈ t mit einer zweiten Sicherheitsbefestigung gesichert sein, wie etwa einem geeigneten Sicherheitskabel. Stellen Sie sich wa ̈...
- Seite 5 Aussehen des Scheinwerfers Abbildung Rückseite 1. LED Diode 2. Aufhängegriff 3. Lüfter 4. LCD Digitalanzeige 5. Taste: Mode, Up, Down, Enter 6. DMX Verlinkung In/Out 7. Stromversorgung In/Out Seite 5...
- Seite 6 Funktionen und Einstellungen LCD Anzeige MENU: Funktion Modus-Auswahl, so wie DMX, Master/Slave, Automatik, Sound Mode und Helligkeits-Einstellungen DOWN/UP: Vorherige oder Nächste Funktion Enter: Bestätigen und speichern der Auswahl DMX Adresse In diesem Modus können Sie die gewünschte DMX Adresse einstellen. 1.
- Seite 7 Farbwechsel-Modus In diesem Modus können Sie die gespeicherten Farbwechsel abrufen. Ingesamt stehen 16 unterschiedliche Makros zur Verfügung. 1. Drücken Sie auf MENU, bis “Sd01” angezeigt wird; Bestätigen Sie die Auswahl mit ENTER. 2. Drücken Sie dann auf die UP/DOWN Tasten bis das Display „Sd01, Sd01… Sd16“ anzeigt. Bestätigen Sie die Auswahl mit ENTER.
- Seite 8 Einrichten einer DMX Verbindung DMX ist ein standardisiertes Übertragungsprotokoll, das erlaubt, alle DMX-kompatiblen Modelle der verschiedenen Hersteller miteinander zu verbinden und von einem einzigen Mischpult aus anzusteuern. Für eine einwandfreie DMX-Datenübertragung zwischen verschiedenen DMX-Geräten sollte immer ein möglichst kurzes Kabel verwendet werden. Die Verbindungsanordnung zwischen den Geräten untereinander hat keinen Einfluss auf die DMX- Adressierung.
-
Seite 9: Dmx-Kanäle
DMX Kanalbelegung 1. 7 DMX Kanäle: Funktion Wert Beschreibung Master Dimmer 0-255 Alle LEDs von 0% - 100% 0-255 Alle LEDs Rot von 0% - 100% Grün 0-255 Alle LEDs Grün von 0% - 100% Blau 0-255 Alle LEDs Blau von 0% - 100% Strobo 7-255 Blitzen der LEDs, langsam zu schnell. - Seite 10 Hinweis Technische und optische Änderungen im Rahmen der Produktverbesserung sind – auch ohne vorherige Ankündigung – vorbehalten. Für Druckfehler und daraus resultierender Fehlbedienung wird keine Haftung übernommen. Im Zweifelsfalle fragen Sie Ihren ETEC Fachhändler! Importeur Gutenbergstraße 27 48268 Greven Fon: +49 (0) 25 71 - 80 5 40 40 Fax: +49 (0) 25 71 - 80 5 40 41 www.elcotec-electronic.de...
