Montage An Einer Sichttür Vx It Bzw. Belüfte- Ten Tür Vx It; Anschluss Des Transponderlesers - Rittal CMC III VX Montage-, Installations- Und Bedienungsanleitung

KB 40x40
M = 2,5 Nm
A
55
44

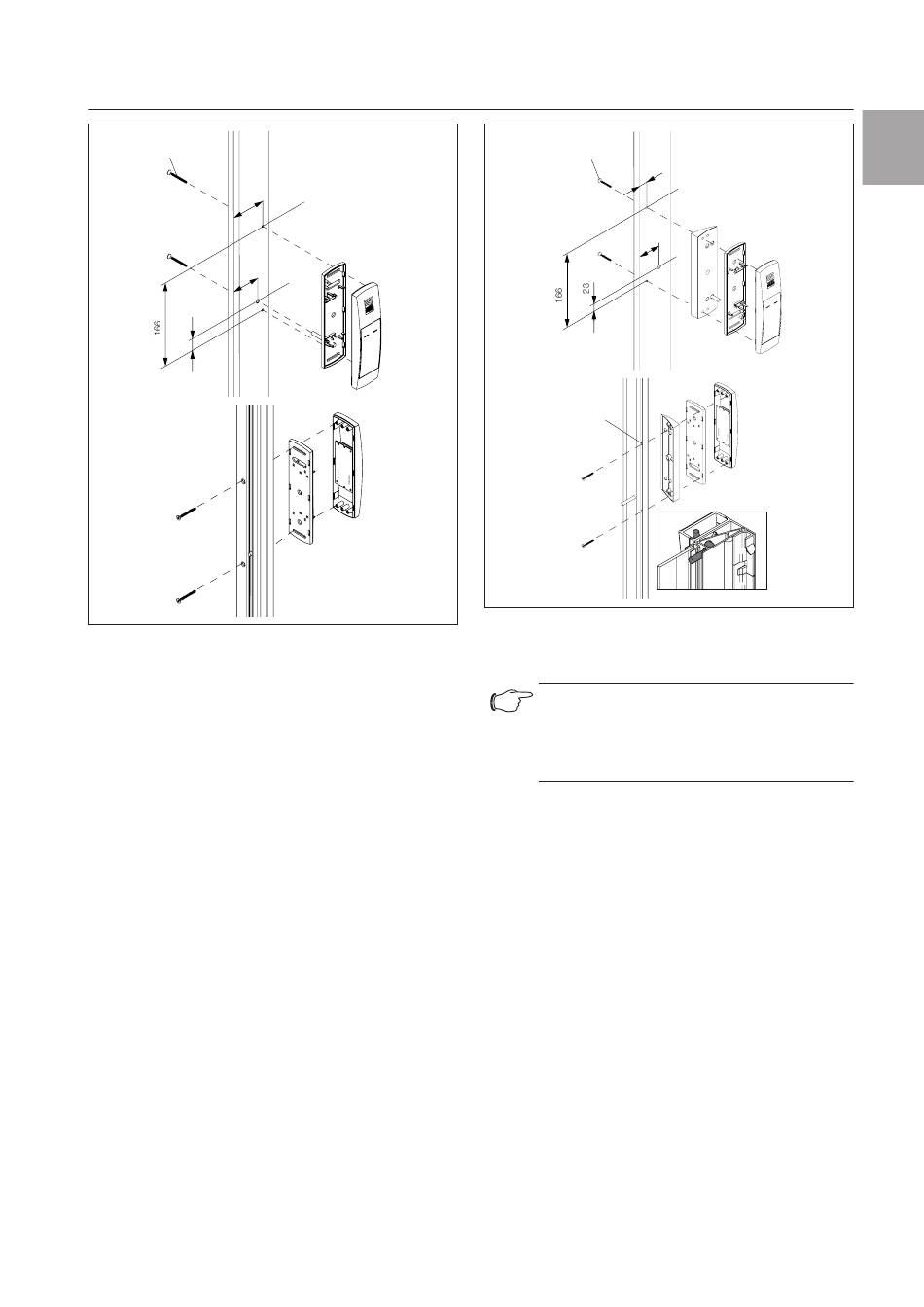

Abb. 3: Montage Sichttür VX
5.3.4 Montage an einer Sichttür VX IT bzw. be-
lüfteten Tür VX IT
Die Montage am Rahmen einer Sichttür VX IT bzw.
belüfteten Tür VX IT erfolgt mit dem im Lieferumfang
beigelegten Designausgleich.
◾ Demontieren Sie zunächst die Verschlussstangen.
◾ Sehen Sie die Bohrungen an der gewünschten Stelle
am Rahmen der VX IT-Sichttür mit den entsprechen-
den Maßen vor (Abb. 4).
◾ Entgraten Sie mit einem 90°-Senker die Bohrung für
die Kabeldurchführung.
◾ Befreien Sie die Stelle, an der der Transponderleser
befestigt wird, von eventuell vorhandenen Spänen.
◾ Befestigen Sie den Designausgleich inkl. Transpon-
derleser mit den Senkkopfschrauben aus dem Liefer-
umfang an der zuvor vorbereiteten Stelle.
◾ Montieren Sie abschließend die Verschlussstangen
wieder.
Rittal CMC III Transponderleser VX
Ø4,5
Ø8
KB 40x30
M = 2,5 Nm
A
13
37,5
Ø9,4x90°
Ø4,5
Abb. 4: Montage Sichttür VX IT, belüftete Tür VX IT
5.4

Anschluss des Transponderlesers

Hinweis:
Der Transponderleser ist kompatibel zum
CMC III Access Control (DK 7030.202)
und zum Door Control Modul (DCM,
DK 7030.501).
Der Transponderleser wird über das Anschlusskabel
vom Access Control/DCM mit der notwendigen Be-
triebsspannung versorgt. Der Anschluss eines separa-
ten Netzteils ist nicht notwendig.
◾ Trennen Sie zunächst die Verbindung zum CAN-Bus
am Access Control/DCM.
◾ Montieren Sie den zugehörigen Griff an der zu über-
wachenden Tür.
◾ Verbinden Sie diesen Griff über das Anschlusskabel
mit dem Access Control/DCM.
◾ Verbinden Sie den Transponderleser über das An-
schlusskabel mit dem Access Control/DCM.
◾ Schließen Sie den CAN-Bus am Access Control/
DCM wieder an.
5 Installation
Ø4,5
Ø8
Option
