6 Bedienung

6 Bedienung
DE
6.1

Einschalten des Transponderlesers

Nach dem Anschließen des Transponderlesers am
Access Control/DCM über das Anschlusskabel startet
der Transponderleser automatisch (vgl. Abschnitt 5.4
„Anschluss des Transponderlesers"). Ein separates
Einschalten ist nicht erforderlich.
6.2

Bedien- und Anzeigeelemente

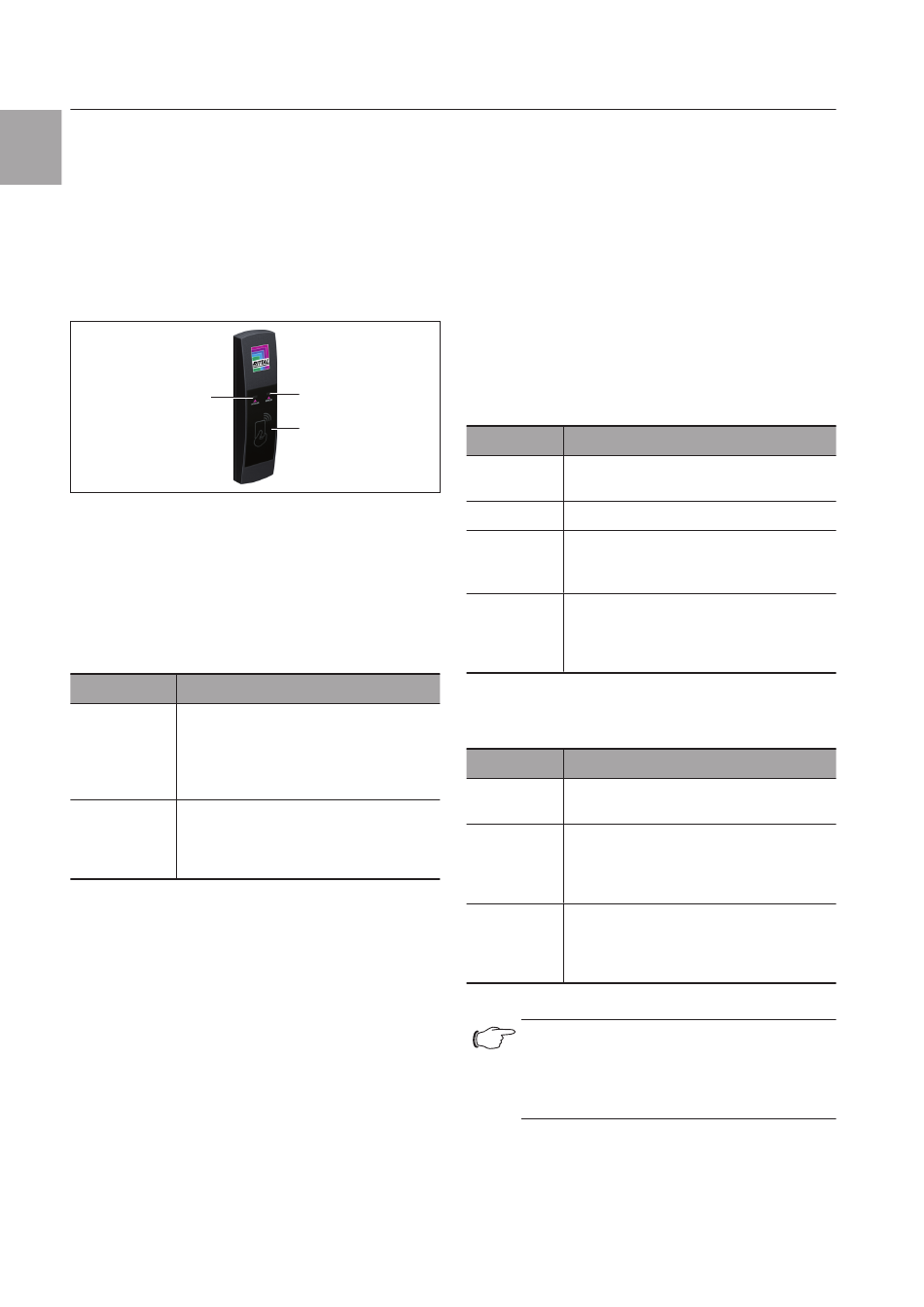

Abb. 5: Frontseite des Transponderlesers
Legende
1 LED „ERROR" (weiß)
2 Transponderleser
3 LED „ACCESS" (weiß)
6.3

Anzeigen der LEDs

In der Front des Transponderlesers sind zwei LEDs zur
Statusanzeige integriert (Abb. 5, Pos. 1 und 3).
Bezeichnung Status
ACCESS Blinkt bei korrektem Anschluss dauerhaft
alle 5-10 Sekunden.
Bei Auflegen einer berechtigten Trans-
ponderkarte leuchtet die LED für ca.
2 Sekunden dauerhaft.
ERROR Bei Auflegen einer nicht-berechtigten
Transponderkarte blinken beide LEDs
(ACCESS und ERROR) gemeinsam alle
5-10 Sekunden.
Tab. 1: Blinkcodes der LEDs
6.4 Bedienung über die Website der CMC III

Processing Unit

Nach der Anmeldung an der CMC III Processing Unit
wird die Web-Oberfläche zur Bedienung des Geräts
angezeigt.
6.4.1

Registerkarte Configuration

Auf der Registerkarte Configuration können im Grup-
penrahmen „Security" Einstellungen zu den Zugangs-
berechtigungen vorgenommen werden.
◾ Wählen Sie zunächst im Navigationsbereich den
Knoten „Processing Unit" an.
◾ Wählen Sie im Konfigurationsbereich die Registerkar-
te Configuration an.
10
1
3
2
Zum Hinzufügen einer neuen Transponderkarte:
◾ Halten Sie die Transponderkarte vor den Transpon-
derleser, bevor Sie den Dialog „Access Configura-
tions" anwählen.
Unabhängig von den weiteren Arbeitsschritten:
◾ Klicken Sie im Gruppenrahmen Security auf die
Schaltfläche Access Configuration.
Es erscheint der Dialog „Access Configurations".
Zum Konfigurieren einer Transponderkarte:
◾ Markieren Sie die Zeile des gewünschten Eintrags,
um die hierfür hinterlegten Einstellungen anzupassen.
◾ Klicken Sie auf die Schaltfläche Edit.
Es erscheint der Dialog „Access Configuration".
Parameter Erläuterung
Type Konfiguration eines Zugangs. Hier muss
der Eintrag „Card" angewählt sein.
Code Code der Transponderkarte.
User Auswahl des zum Zugang berechtigten
Benutzers. Der Benutzer muss zuvor ent-
sprechend angelegt worden sein.
Information Indviduelle Zusatzinformation zum
Zugang. Dieser Text wird zusätzlich zum
User im Logfile der CMC III Processing
Unit eingetragen.
Tab. 2: Dialog „Access Configuration"
Alle angeschlossenen Zugangsmodule werden in Form
einer Tabelle angezeigt.
Parameter Erläuterung
Use Aktivieren bzw. deaktivieren einzelner
Zugangsmodule.
Device Individuelle Beschreibung des Access
Name Control/DCM bzw. des (virtuellen) Access
Controllers, an dem das zu schaltende
Zugangsmodul angeschlossen ist.
Serial Num- Seriennummer des Access Control/DCM
ber bzw. des (virtuellen) Access Controllers,
an dem das zu schaltende Zugangsmodul
angeschlossen ist.
Tab. 3: Tabelle „Devices"
Hinweis:
Der Transponderkarte muss ein User zuge-
wiesen werden. Ansonsten ist der Zugang
auch mit der entsprechenden Transponder-
karte nicht möglich.
Zum Löschen einer Zugangsberechtigung über
Transponderkarte:
◾ Markieren Sie die Zeile des gewünschten Eintrags,
den Sie löschen möchten.
