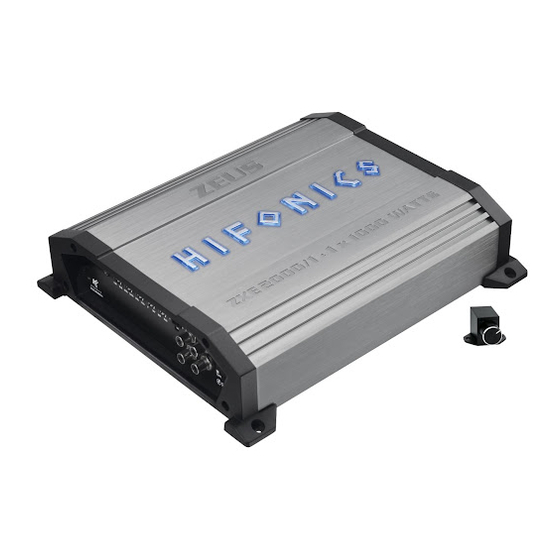

- Seite 1 BEDIENUNGSANLEITUNG USER’S MANUAL MODE D’EMPLOI MANUALE D’USO MANUAL DE USO VERS. 1.1 DIGITAL CLASS D MONO AMPLIFIER ZXE2000/1...
- Seite 2 INHALTSVERZEICHNIS TABLE OF CONTENT TABLE DES MATIÈRES SOMMARIO INDICE BEDIENUNGSANLEITUNG USER’S MANUAL MODE D’EMPLOI MANUALE D’USO MANUAL DE USO ABBILDUNGEN / FIGURES / FIGURES / FIGURI / FIGURES 10 ~ 90% 5 ~ 50°C...
-
Seite 3: Technische Daten
Bitte lesen Sie die Bedienungsanleitung vollständig durch, bevor Sie mit der Installation beginnen und den Verstärker in Betrieb nehmen. TECHNISCHE DATEN ZXE2000/1 Ausgangsleistung RMS (14.4 V) 1 x 400 W @ 4 Ω 1 x 650 W @ 2 Ω 1 x 1000 W @ 1 Ω... -
Seite 4: Stromversorgung Und Einschaltleitung
HINWEISE VOR DER INSTALLATION - Dieser Verstärker ist nur zum Anschluss an ein 12-Volt-System mit negativer Masse geeignet. - Die während des Betriebs abgestrahlte Wärme erfordert einen Montageort mit ausreichender Luftzirkulation. Es ist sehr wichtig, dass die Kühlrippen des Kühlkörpers nicht an einem Blech oder an einer Oberfläche anliegen, wodurch die Luftzirkulation eingeschränkt werden könnte. -
Seite 5: Eingangsempfindlichkeit
HOCHPEGEL-EINGÄNGE & AUTOMATISCHE EINSCHALTFUNKTION Die Hochpegel-Eingänge HIGH LEVEL INPUT (Abb. 6) dient zur Ansteuerung des Verstärkers mittels Laut- sprecherkabel, falls Ihr Steuergerät (Autoradio) nicht über Vorverstärker-Ausgänge (Cinch-Ausgänge) verfügt. Verlängern Sie dazu die entsprechenden Lautsprecherkabel, die aus Ihrem Steuergerät führen mit geeigneten hochwertigen Lautsprecherkabeln bis zum Einbauort des Verstärkers. -
Seite 6: Anschlüsse Und Bedienelemente (Abb. 1)
MASTER/SLAVE LINK-MODUS Im Master/Slave-Betrieb ist es möglich zwei baugleiche ZXE2000/1 Endstufen miteinander zu verlinken. Der Vorteil ist hierbei, dass die Weichensektion von Verstärker 2 umgangen wird und für beide Verstärker die gleiche Weichenkonfiguration aktiv ist. Somit verdoppelt sich die Ausgangsleistung und die beiden ZXE2000/1 Verstärker arbeiten dann wie eine Endstufe. -
Seite 7: Master/Slave-Betrieb / 2 X Zxe2000/1 (Abb. 5A-5C)
MASTER/SLAVE-BETRIEB / 2 x ZXE2000/1 (ABB. 5a-5c) Wenn ein Verstärker (MASTER) von einem Steuergerät mit 2 Ausgangskanälen angesteuert wird und ein weiterer Verstärker (SLAVE) über den Anschluss OUT MASTER (Abb. 1,9) angesteuert werden soll, sind die Anschlüsse folgendermaßen vorzunehmen: (1) Basspegel-Fernbedienung (nur an MASTER anschließen) (2) Zum Steuergerät, Audiosignal-Ausgang links (3) Zum Steuergerät, Audiosignal-Ausgang rechts (4) Cinch-Verbindung zwischen MASTER (OUT MASTER) und SLAVE (IN SLAVE) anschließen... - Seite 8 FEHLERBEHEBUNG Falls Sie nach dem Einbau Probleme haben, befolgen Sie die nachfolgenden Punkte zur Fehlerbehebung: Punkt 1: Den Verstärker auf ordnungsgemäße Anschlüsse überprüfen. Prüfen Sie, ob die POWER/PROTECT LED grün aufleuchtet. Ist dies der Fall, fahren Sie mit Schritt 3 fort, falls nicht, fahren Sie hier fort. 1.
- Seite 34 LINE INPUT MASTER/SLAVE BASS PHASE LEVEL HIGH LEVEL INPUT POWER REMOTE BOOST PASS SONIC SHIFT INPUT PROTECT MASTER 0 dB 12 dB 40 Hz 150 Hz 10 Hz 35 Hz 0° 180° SLAVE ZXE 2000 /1 LINE INPUT MASTER/SLAVE BASS PHASE LEVEL HIGH LEVEL INPUT...
- Seite 35 LINE INPUT MASTER/SLAVE BASS PHASE LEVEL HIGH LEVEL INPUT POWER REMOTE BOOST PASS SONIC SHIFT INPUT PROTECT MASTER 0 dB 12 dB 40 Hz 150 Hz 10 Hz 35 Hz 0° 180° SLAVE ZXE 2000/1 LINE INPUT MASTER/SLAVE BASS PHASE LEVEL HIGH LEVEL INPUT POWER...
- Seite 36 LINE INPUT MASTER/SLAVE BASS PHASE LEVEL HIGH LEVEL INPUT POWER REMOTE BOOST PASS SONIC SHIFT INPUT PROTECT MASTER 0 dB 12 dB 40 Hz 150 Hz 10 Hz 35 Hz 0° 180° SLAVE ZXE 2000/1 +12V FUSES LOGO BLUE WHITE LINE INPUT MASTER/SLAVE BASS...
- Seite 37 LINE INPUT MASTER/SLAVE LINE INPUT MASTER/SLAVE BASS PHASE LEVEL HIGH LEVEL INPUT BASS PHASE LEVEL HIGH LEVEL INPUT POWER POWER REMOTE BOOST PASS SONIC SHIFT INPUT REMOTE BOOST PASS SONIC SHIFT INPUT PROTECT PROTECT MASTER MASTER 0 dB 12 dB 40 Hz 150 Hz 10 Hz...
- Seite 38 Nicht anschließen Do not connect Ne pas se connecter Non connetterti No conectar LINE INPUT MASTER/SLAVE BASS PHASE LEVEL HIGH LEVEL INPUT POWER REMOTE BOOST PASS SONIC SHIFT INPUT PROTECT MASTER 0 dB 12 dB 40 Hz 150 Hz 10 Hz 35 Hz 0°...
-
Seite 39: Elektro- Und Elektronikgeräte - Informationen Für Private Haushalte
Elektro- und Elektronikgeräte – Informationen für private Haushalte Das Elektro- und Elektronikgerätegesetz (ElektroG) enthält eine Vielzahl von Anforderungen an den Umgang mit Elek- tro- und Elektronikgeräten. Die wichtigsten Anforderungen sind hier zusammengestellt. 1. Getrennte Erfassung von Altgeräten Elektro- und Elektronikgeräte, die zu Abfall geworden sind, werden als Altgeräte bezeichnet. Besitzer von Altgeräten haben diese einer vom unsortierten Siedlungsabfall getrennten Erfassung zuzuführen.
