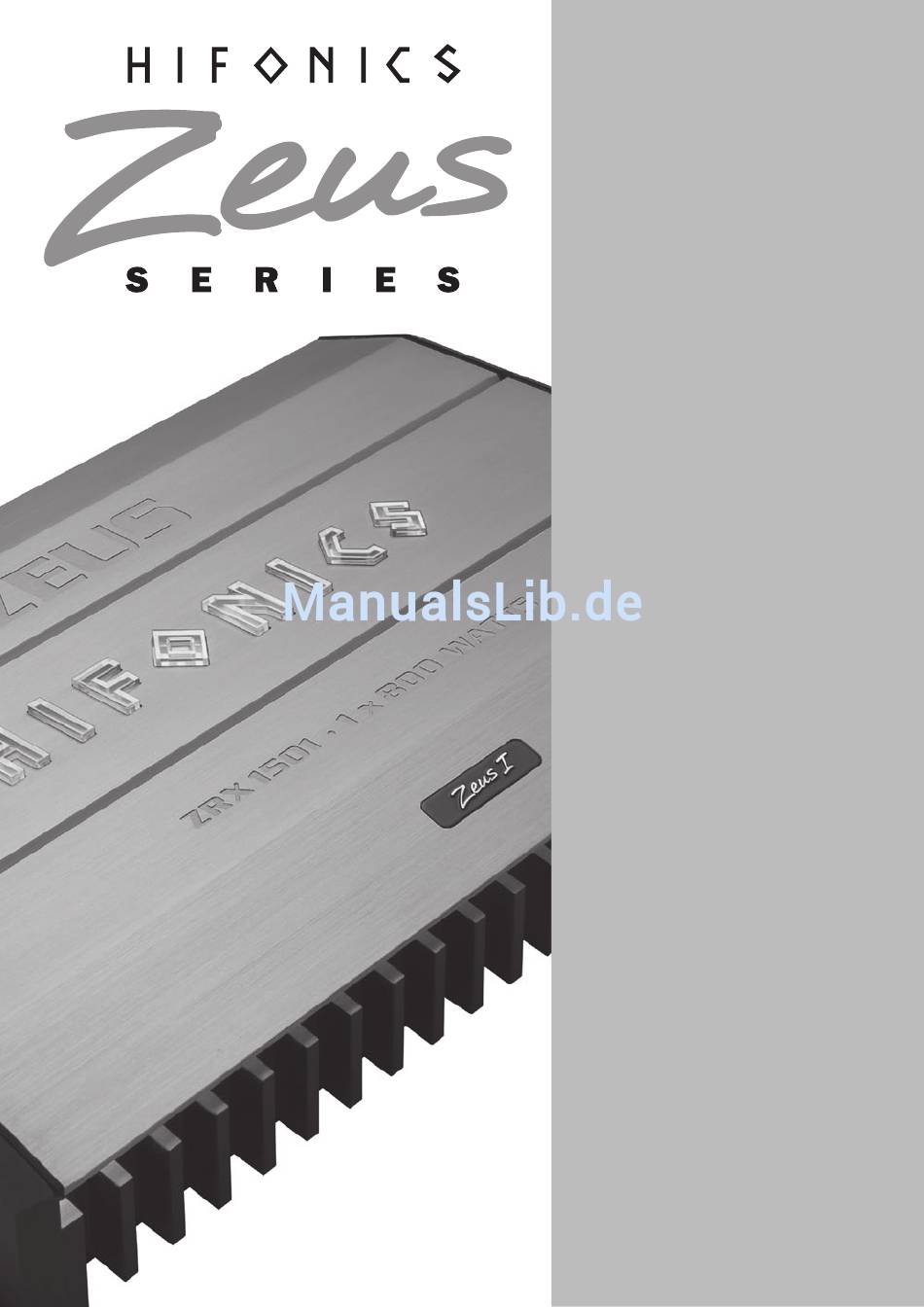

  • Seite 1 ANALOG CLASS A/B MONO AMPLIFIER ZRX1501 BENUTZERHANDBUCH OWNER‘S MANUAL...

  • Seite 2: Inhaltsverzeichnis

    INHALTSVERZEICHNIS SICHERHEITSHINWEISE INSTALLATIONSHINWEISE Mechanische Installation ........................4 Elektrische Anschlüsse ........................5 FUNKTIONSHINWEISE Funktionen und Bedienelemente .......................6 Anschlussbeispiele ..........................8 • Normal-Modus: Subwoofer-Betrieb ....................8 • Master/Slave-Modus: Subwoofer-Betrieb mit zwei Verstärkern ............9 • FULL-Modus: Subwoofer-Betrieb im Vollbereich ................11 Einstellbereiche der Filter ........................12 ALLGEMEINE HINWEISE Technische Daten ..........................13 Garantiehinweis ..........................13 FEHLERBEHEBUNG...

  • Seite 3: Sicherheitshinweise

    SICHERHEITSHINWEISE BITTE BEACHTEN SIE DIE FOLGENDEN HINWEISE VOR INBETRIEBNAHME! DAS VON IHNEN ERWORBENE GERÄT IST NUR FÜR DEN BETRIEB DAS GERÄT NICHT AN STELLEN EINBAUEN, AN DENEN ES HOHER AN EINEM 12-V-BORDNETZ EINES FAHRZEUGS AUSGELEGT. An- FEUCHTIGKEIT ODER STAUB AUSGESETZT IST. Bauen Sie das Ge- dernfalls besteht Feuergefahr, die Gefahr eines elektrischen Schlages oder rät so ein, dass es vor hoher Feuchtigkeit und Staub geschützt ist.

  • Seite 4: Installationshinweise

    INSTALLATIONSHINWEISE HINWEIS Bevor Sie mit der Installation des Soundsystems beginnen, trennen Sie unbedingt den Massepol der Fahrzeugbatterie ab, um Kurzschlüsse und Stromschläge zu vermeiden. MECHANISCHE INSTALLATION Achten Sie bei der Installation darauf, dass keine serienmäßig im KFZ vorhandenen Teile wie z.B. Kabel, Bordcomputer, Sicherheitsgur- te, Tank oder ähnliche Teile beschädigt bzw.entfernt werden.

  • Seite 5: Elektrische Anschlüsse

    15Hz 55Hz 35Hz 250Hz MIN MAX PROTECT INPUT AUTO TURN ON EXTENDED BASS CONTROL BASS LEVEL LEVEL (ONLY IN HI LEVEL INPUT MODE) CONTROLLER ZRX1501 LINE IN SLAVE OUT ELEKTRISCHE ANSCHLÜSSE ELEKTRISCHE ANSCHLÜSSE +12V PROTECT LOG0 BRIDGE BLUE / WHITE SPEAKER...

  • Seite 6: Funktionshinweise

    MIN MAX PROTECT INPUT AUTO TURN ON EXTENDED BASS CONTROL BASS LEVEL LEVEL (ONLY IN HI LEVEL INPUT MODE) CONTROLLER ZRX1501 LINE IN SLAVE OUT +12V PROTECT POWER/PROTECT Leuchtet die POWER LED, ist der Verstärker betriebsbereit. LOG0 BRIDGE Leuchtet die PROTECT LED, liegt eine Fehlfunktion vor. Beachten Sie dann die Hinweise im Abschnitt FEHLERBEHEBUNG.
  • Seite 7 VERSTÄRKER Verwenden Sie hierfür den optional erhältlichen Adapter HF-HLA von KABELSEELE HiFonics (siehe S. 15). Dieser ist optimal an den Verstärkereingang angepasst und enthält zudem eine Schutzfunktion für den Lautspre- cherausgang des Steuergeräts (Autoradio). Alternativ können Sie die Enden der Lautsprecherkabel des Steuerge- räts an handelsübliche Cinch/RCA-Stecker (separat erhältlich) anlöten.

  • Seite 8: Anschlussbeispiele

    15Hz 55Hz 35Hz 250Hz MIN MAX PROTECT INPUT Normal-Modus: Subwoofer-Betrieb AUTO TURN ON BASS LEVEL EXTENDED BASS CONTROL LEVEL (ONLY IN HI LEVEL INPUT MODE) CONTROLLER ZRX1501 LINE IN SLAVE OUT FREQ. +12V POWER PHASE RANGE Q-CONTROL BOOST SUB SONIC LEVEL...

  • Seite 9: Master/Slave-Modus: Subwoofer-Betrieb Mit Zwei Verstärkern

    BASS LEVEL BASS LEVEL LEVEL LEVEL (ONLY IN HI LEVEL INPUT MODE) (ONLY IN HI LEVEL INPUT MODE) CONTROLLER CONTROLLER ZRX1501 ZRX1501 LINE IN SLAVE OUT LINE IN SLAVE OUT SLAVE Bass Level Controller mit Stereo Cinch-Anschluss (SLAVE OUT) vom...
  • Seite 10 BASS LEVEL BASS LEVEL LEVEL LEVEL (ONLY IN HI LEVEL INPUT MODE) (ONLY IN HI LEVEL INPUT MODE) CONTROLLER CONTROLLER MASTER/SLAVE Link ZRX1501 ZRX1501 LINE IN SLAVE OUT LINE IN SLAVE OUT MASTER wie auf Seite 9 beschrieben. SLAVE +12V...

  • Seite 11: Full-Modus: Subwoofer-Betrieb Im Vollbereich

    35Hz 250Hz MIN MAX PROTECT INPUT AUTO TURN ON BASS LEVEL EXTENDED BASS CONTROL LEVEL (ONLY IN HI LEVEL INPUT MODE) CONTROLLER FULL-Modus: Subwoofer-Betrieb im Vollbereich ZRX1501 LINE IN SLAVE OUT FREQ. +12V POWER PHASE RANGE Q-CONTROL BOOST SUB SONIC...

  • Seite 12: Einstellbereiche Der Filter

    FUNKTIONSHINWEISE EINSTELLBEREICHE DER FILTER LEVEL 0,7 V 0,25 V 0,2 V SUB SONIC 35 Hz 21 Hz 48 Hz 55 Hz 15 Hz LOW PASS 140 Hz 40 Hz 220 Hz 250 Hz 35 Hz PHASE 90° 30° 150° 180° 0°...

  • Seite 13: Allgemeine Hinweise

    Alle HiFonics Verstärker sind mit einer individuelle Seriennummer versehen, die für statistische und servicebedingte Zwecke aufgezeich- net wird. Alle HiFonics Verstärker sind zudem mit einer CE-Kennzeichnung versehen. Damit sind die Geräte für den Betrieb in Fahrzeu- gen innerhalb der Europäischen Union (EU) zertifiziert.

  • Seite 14: Fehlerbehebung

    FEHLERBEHEBUNG STÖRUNGEN / INTERFERENZEN Die Ursache von Interferenzen sind meist immer die verlegten Kabel. Besonders anfällig dafür sind die Strom- und Cinchkabel des Sound Systems. Oftmals werden Interferenzen durch Generatoren (Lichtmaschine) oder andere elektronische Steuergeräte des KFZ (Benzinpumpe, Klimaanlage etc.) verursacht. Die meisten dieser Probleme können durch korrektes und sorgfältiges Verkabeln vermie- den werden.
  • Seite 15 FEHLERBEHEBUNG Fehler: keine Funktion Ursache: Lösung: 1. Die Stromversorgungskabel sind nicht korrekt angeschlossen. Erneute Überprüfung 2. Die Kabel haben keinen elektrischen und mechanischen Kontakt. Erneute Überprüfung 3. Die Remote-Steuerleitung des Steuergeräts (Autoradio) ist nicht korrekt am Verstärker angeschlossen. Erneute Überprüfung 4.
  • Seite 16 TABLE OF CONTENT SAFETY INSTRUCTIONS INSTALLATION INSTRUCTIONS Mechanical installation ........................18 Electrical interconnection.........................19 FUNCTIONAL INSTRUCTIONS Features and operational controls ....................20 Interconnection examples........................22 • Normal mode: subwoofer operation ....................22 • Master/Slave mode: subwoofer operation with two amplifiers ............23 • FULL mode: subwoofer operation in full range mode ..............25 •...

  • Seite 17: Safety Instructions

    SAFETY INSTRUCTIONS PLEASE NOTE THE FOLLOWING ADVICES BEFORE THE FIRST OPERATION! THE PURCHASED DEVICE IS ONLY SUITABLE FOR AN OPER-ATION DO NOT INSTALL THE DEVICE AT LOCATIONS, WHERE IT WILL BE WITH A 12V ON-BOARD ELECTRICAL SYSTEM OF A VEHICLE. Other- EXPOSED TO HIGH HUMIDITY AND DUST.

  • Seite 18: Installation Instructions

    INSTALLATION INSTRUCTIONS NOTE Before you start with the installation of the sound system, disconnect necessarily the GROUND connection wire from the battery to avoid any risk of electric shocks and short circuits. MECHANICAL INSTALLATION Avoid any damages on the components of the vehicle like air bags, cables, board computer, seat belts, gastank or the like. Ensure that the chosen location provides a sufficient air circulation for the amplifier.

  • Seite 19: Electrical Interconnection

    15Hz 55Hz 35Hz 250Hz MIN MAX PROTECT INPUT AUTO TURN ON EXTENDED BASS CONTROL BASS LEVEL LEVEL (ONLY IN HI LEVEL INPUT MODE) CONTROLLER ZRX1501 LINE IN SLAVE OUT ELECTRICAL INTERCONNECTION ELECTRICAL INTERCONNECTION +12V PROTECT LOG0 BRIDGE BLUE / WHITE SPEAKER...

  • Seite 20: Functional Instructions

    PROTECT INPUT AUTO TURN ON EXTENDED BASS CONTROL BASS LEVEL LEVEL (ONLY IN HI LEVEL INPUT MODE) CONTROLLER ZRX1501 LINE IN SLAVE OUT +12V PROTECT POWER/PROTECT LOG0 If the POWER LED lights up, the amplifier is ready for operation. BRIDGE BLUE / WHITE If the PROTECT LED lights up, a malfunction is indicated.
  • Seite 21 19/#2), follow these instructions: High level speaker cables as signal input: TO THE LINE IN ON THE Please use the optional HF-HLA adaptor from HiFonics (see AMPLIFIER page 29). This adaptor is optmized for the use with this amplifier...

  • Seite 22: Interconnection Examples

    35Hz 250Hz MIN MAX PROTECT INPUT Normal mode: subwoofer operation AUTO TURN ON BASS LEVEL EXTENDED BASS CONTROL LEVEL (ONLY IN HI LEVEL INPUT MODE) CONTROLLER ZRX1501 LINE IN SLAVE OUT FREQ. +12V POWER PHASE RANGE Q-CONTROL BOOST SUB SONIC...

  • Seite 23: Master/Slave Mode: Subwoofer Operation With Two Amplifiers

    BASS LEVEL BASS LEVEL LEVEL LEVEL (ONLY IN HI LEVEL INPUT MODE) (ONLY IN HI LEVEL INPUT MODE) CONTROLLER CONTROLLER ZRX1501 ZRX1501 LINE IN SLAVE OUT LINE IN SLAVE OUT SLAVE Connect Bass Level Controller Connect Stereo RCA output (SLAVE OUT) of the MASTER amp...
  • Seite 24 BASS LEVEL BASS LEVEL LEVEL LEVEL (ONLY IN HI LEVEL INPUT MODE) (ONLY IN HI LEVEL INPUT MODE) CONTROLLER CONTROLLER MASTER/SLAVE Link ZRX1501 ZRX1501 LINE IN SLAVE OUT LINE IN SLAVE OUT MASTER like described on page 23. SLAVE +12V...

  • Seite 25: Full Mode: Subwoofer Operation In Full Range Mode

    MIN MAX PROTECT FULL mode: subwoofer operation in full range mode INPUT AUTO TURN ON BASS LEVEL EXTENDED BASS CONTROL LEVEL (ONLY IN HI LEVEL INPUT MODE) CONTROLLER ZRX1501 LINE IN SLAVE OUT FREQ. +12V POWER PHASE RANGE Q-CONTROL BOOST...

  • Seite 26: Filter Setting Ranges

    FUNCTIONAL INSTRUCTIONS FILTER SETTING RANGE LEVEL 0,7 V 0,25 V 0,2 V SUB SONIC 35 Hz 21 Hz 48 Hz 55 Hz 15 Hz LOW PASS 140 Hz 40 Hz 220 Hz 250 Hz 35 Hz PHASE 90° 30° 150° 180°...

  • Seite 27: General Notes

    All HiFonics amplifiers are labeled with a individual serialnumber, which will be registerd for statistic and service conditional pur- poses. All HiFonics amplifiers are also labeled with a CE-Certification Mark. Thereby these devices are certified for a use inside vehicles inside the European Union (EU).

  • Seite 28: Trouble Shooting

    TROUBLE SHOOTING ELECTRICAL INTERFERENCES The reason for interferences are mostly the routed cables and wires. Especially the power and audio cables (RCA) of your sound system are vulnerable. Often these interferences are caused by electric generators or other electrical units (fuel pump, AC etc.) of the car. The most of these problems can be prevented by a correct and careful wiring.
  • Seite 29 TROUBLE SHOOTING Malfunction: no function Reason: Remedy: 1. The power supply connection of the device is not correct Recheck 2. The cabels have no mechanical or electrical contact Recheck 3. The remote turn-on connection from the head unit to the amplifier is not correct Recheck 4.
  • Seite 30 NOTES...
  • Seite 31 NOTES...
  • Seite 32 Audio Design GmbH Am Breilingsweg 3 · D-76709 Kronau/Germany Tel. +49(0)7253 - 9465-0 · Fax +49(0)7253 - 946510 www.audiodesign.de ©2014 Audio Design GmbH, All Rights Reserved...
