Z 3 S E R I E S
REV. VERS. 1.1
ZXi8805
BEDIENUNGSANLEITUNG
OWNER'S MANUAL

Werbung

Kapitel

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für Hifonics zeus ZXi8805

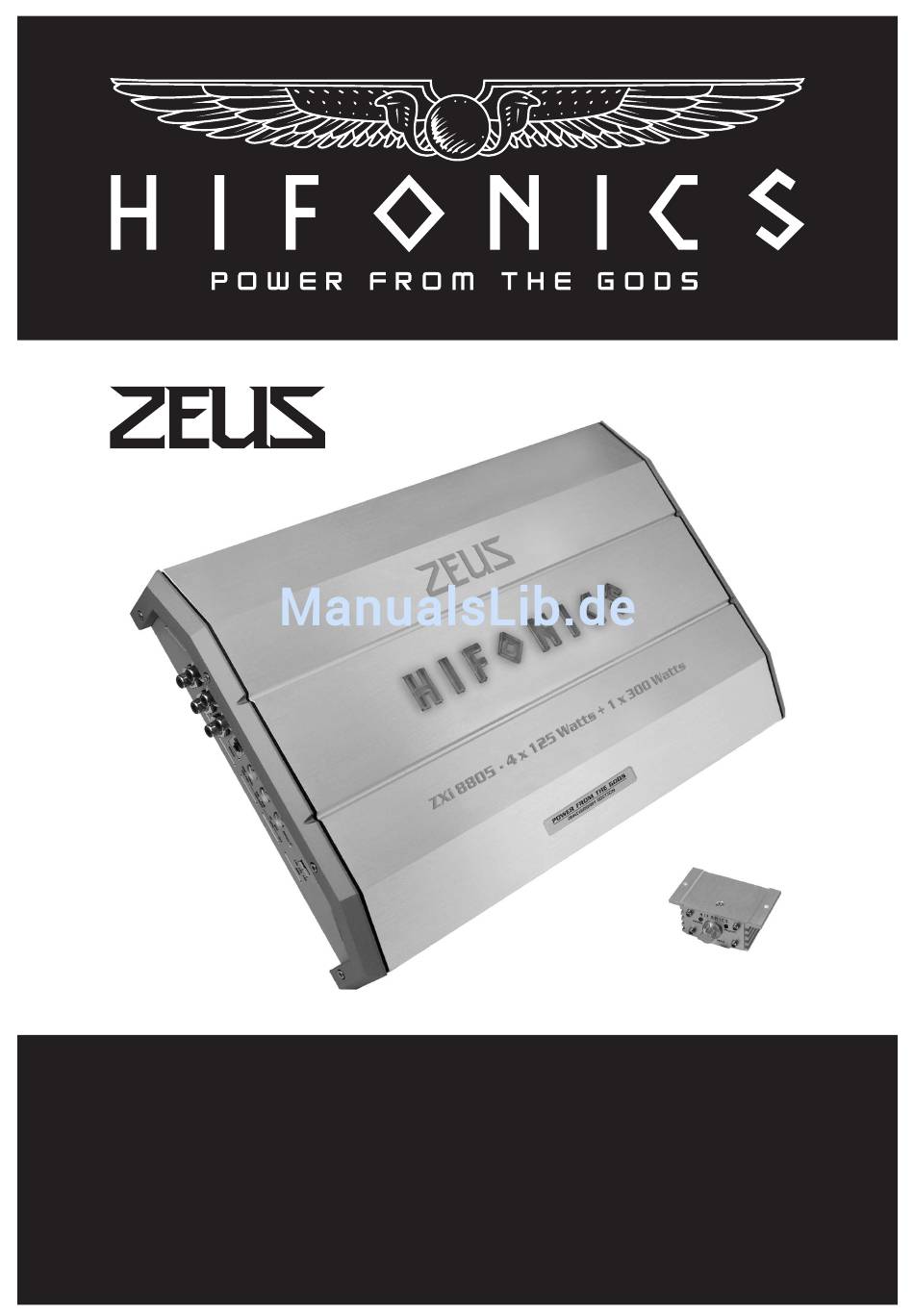

  • Seite 1 Z 3 S E R I E S REV. VERS. 1.1 ZXi8805 BEDIENUNGSANLEITUNG OWNER’S MANUAL...
  • Seite 2: Inhaltsverzeichnis

    INHALTSVERZEICHNIS SICHERHEITSHINWEISE INSTALLATIONSHINWEISE 5-KANAL VERSTÄRKER Funktionen und Bedienelemente Anschlussbeispiel 5-Kanal-Modus mit Front-/Hecksystem und Subwoofer Anschlussbeispiel 3-Wege-Aktiv-System und Subwoofer Anschlussbeispiel 3-Kanal-Modus mit Stereo-Frontsystem und Subwoofer EINSTELLBEREICH DER FILTER TECHNISCHE DATEN & GARANTIEHINWEIS FEHLERBEHEBUNG OWNER’S MANUAL IN ENGLISH FROM PAGE 14 Dieses Symbol weist Sie auf wichtige Hinweise auf den folgenden Seiten hin. Bei Nichtbeachtung besteht die Gefahr das zu installierende Gerät oder Teile des Fahrzeugs zu beschädigen.
  • Seite 3: Sicherheitshinweise

    SICHERHEITSHINWEISE BITTE BEACHTEN SIE DIE FOLGENDEN HINWEISE VOR INBETRIEBNAHME! DAS GERÄT NICHT AN STELLEN EINBAUEN, AN DENEN ES DAS VON IHNEN ERWORBENE GERÄT IST NUR FÜR DEN HOHER FEUCHTIGKEIT ODER STAUB AUSGESETZT IST. BETRIEB AN EINEM 12-V-BORDNETZ EINES FAHRZEUGS Bauen Sie das Gerät so ein, dass es vor hoher Feuchtigkeit und AUSGELEGT.
  • Seite 4: Installationshinweise

    INSTALLATIONSHINWEISE HINWEIS! Bevor Sie mit der Installation des Soundsystems beginnen, trennen Sie unbedingt den Massepol der Fahrzeugbatterie ab, um Kurzschlüsse und Stromschläge zu vermeiden. MECHANISCHE INSTALLATION Achten Sie bei der Installation darauf, dass keine serienmäßig im KFZ vorhandenen Teile wie z.B. Kabel, Bordcomputer, Sicherheitsgurte, Tank oder ähnliche Teile beschädigt bzw.entfernt werden.
  • Seite 5: Elektrische Anschlüsse

    INSTALLATIONSHINWEISE ELEKTRISCHE ANSCHLÜSSE + MONO BRIDGED – + MONO BRIDGED – – – – – – CH 1 CH 2 CH 3 CH 4 CH 5 BATT +12V LOGO FUSE BADGE BLUE WHITE POWER INPUT SPEAKER OUTPUT 021586 VOR DEM ANSCHLIESSEN Für den fachgerechten Anschluss des Soundsystems sind geeignete Kabelsets im Fachhandel erhältlich.
  • Seite 6: 5-Kanal Verstärker

    5-KANAL VERSTÄRKER: ZXi8805 FUNKTIONEN UND BEDIENELEMENTE CH 1/2 HI PASS LEVEL HI PASS CH 3/4 LOW PASS LEVEL CH 1 CH 3 X-OVER X-OVER FULL FULL 50Hz 4kHz 0.2V 50Hz 150Hz 250Hz 4kHz 0.2V CH 5 POWER PROTECT 2 CH 4 CH 5 CH 30Hz 150Hz...
  • Seite 7: Anschlussbeispiel 5-Kanal-Modus Mit Front-/Hecksystem Und Subwoofer

    5-KANAL VERSTÄRKER: ZXi8805 ANSCHLUSSBEISPIEL: 5-Kanal-Modus mit Front-/Hecksystem und Subwoofer Stereo Cinch-Audiokabel (FL/FR, RL/RR, SL/SR) Lautsprecher Lautsprecher Subwoofer vom Steuergerät mit LINE INPUT CH1 / CH2, vorne / links vorne / rechts 2 – 8 Ohm 2 – 8 Ohm 2 – 8 Ohm CH3 / CH4 und CH5 des Verstärkers verbinden CH 1/2 CH 3/4...
  • Seite 8: Anschlussbeispiel 3-Wege-Aktiv-System Und Subwoofer

    5-KANAL VERSTÄRKER: ZXi8805 ANSCHLUSSBEISPIEL: 3-Wege-Aktiv-System und Subwoofer Stereo Cinch-Audiokabel vom Steuergerät Hochton- Hochton- Subwoofer (Radio) mit LINE INPUT CH1 / CH2 des Lautsprecher Lautsprecher 2 – 8 Ohm 2 – 8 Ohm 2 – 8 Ohm Verstärkers verbinden CH 1/2 CH 3/4 HI PASS LEVEL...
  • Seite 9: Anschlussbeispiel 3-Kanal-Modus Mit Stereo-Frontsystem Und Subwoofer

    5-KANAL VERSTÄRKER: ZXi8805 ANSCHLUSSBEISPIEL: 3-Kanal-Modus mit Stereo-Frontsystem und Subwoofer Stereo Cinch-Audiokabel (FL/FR, SL/SR) vom Front- Front- Steuergerät (Radio) mit LINE INPUT CH1 / CH2 Lautsprecher Lautsprecher 4 – 8 Ohm 4 – 8 Ohm und CH3 / CH4 des Verstärkers verbinden CH 1/2 HI PASS LEVEL...
  • Seite 10: Einstellbereich Der Filter

    EINSTELLBEREICHE DER FILTER LEVEL 1,1 V 5,2 V 0,32 V 0,2 V HI PASS 1 (CH1/2) 244 Hz 57 Hz 1,4 kHz 50 Hz 4 kHz HI PASS 2 (CH3/4) 105 Hz 52 Hz 140 Hz 50 Hz 150 Hz LOW PASS 1 (CH3/4) 1,2 kHz 282 Hz...
  • Seite 11: Technische Daten & Garantiehinweis

    Alle HiFonics Verstärker sind mit einer individuelle Seriennummer versehen, die für statistische und servicebedingte Zwecke aufgezeichnet wird. Alle HiFonics Verstärker sind sowohl mit einer E-Kennzeichnung als auch einer CE-Kennzeichnung versehen. Damit sind die Geräte für den Betrieb in Fahrzeugen innerhalb der Europäischen Union (EU) zertifiziert.
  • Seite 12: Fehlerbehebung

    FEHLERBEHEBUNG Fehler: keine Funktion Ursache: Lösung: 1. Die Stromversorgungskabel sind nicht korrekt angeschlossen. Erneute Überprüfung 2. Die Kabel haben keinen elektrischen und mechanischen Kontakt. Erneute Überprüfung 3. Die Remote-Steuerleitung des Steuergeräts (Autoradio) ist nicht korrekt am Verstärker angeschlossen. Erneute Überprüfung 4.
  • Seite 13 FEHLERBEHEBUNG HINWEIS! SCHUTZ-SCHALTUNG Im Verstärker sind verschiedene elektronische Schutzsicherungen integriert. Bei Überlastung, Überhitzung, Kurzschluss an den Lautsprechern, aber auch bei zu niederohmigen Betrieb oder mangelhafter Stromversorgung schaltet dieser ab, um größeren Schäden vorzubeugen. Liegt eine der oben genannten Störungen vor, leuchtet die PROTECT LED (rot) auf.
  • Seite 14 TABLE OF CONTENT SAFETY INSTRUCTIONS INSTALLATION INSTRUCTIONS 5-CHANNEL AMPLIFIERS Features and operational controls Interconnetion example: 5-Channel-Mode with Front-/Rear-System and Subwoofer Interconnetion example: 3-Way-Active-System and Subwoofer Interconnetion example: 3-Channel-Mode with Stereo-Front-System and Subwoofer FILTER SETTING RANGE SPECIFICATIONS & WARRANTY DISCLAIMER TROUBLE SHOOTING This symbol adverts you a important reference note on the following pages.
  • Seite 15: Safety Instructions

    SAFETY INSTRUCTIONS PLEASE ATTEND THE FOLLOWING ADVICES BEFORE THE FIRST OPERATION! DO NOT INSTALL THE DEVICE AT LOCATIONS, WHERE IT THE PURCHASED DEVICE IS ONLY SUITABLE FOR AN OPER- WILL BE EXPOSED TO HIGH HUMIDITY AND DUST. Install ATION WITH A 12V ON-BOARD ELECTRICAL SYSTEM OF A the device at a location, where it will be protected from high VEHICLE.
  • Seite 16: Installation Instructions

    INSTALLATION INSTRUCTION REFERENCE NOTE Before you start with the installation of the sound system, disconnect by any means the GROUND connection wire from the battery, to avoid any risk of electric shock and short circuits. MECHANICAL INSTALLATION Avoid any damage removing of the components of the vehicle like wires, cables, board computer, seat belts, gastank or the like. Ensure that chosen location provide sufficient air circulation for the amplifier.
  • Seite 17: Electrical Interconnection

    INSTALLATION INSTRUCTION ELECTRICAL INTERCONNECTION + MONO BRIDGED – + MONO BRIDGED – – – – – – CH 1 CH 2 CH 3 CH 4 CH 5 BATT +12V LOGO FUSE BADGE BLUE WHITE POWER INPUT SPEAKER OUTPUT 021586 BEFORE THE CONNECTION For the professional installation of a sound system appropriate wiring kits are available in car audio retailer stores.
  • Seite 18 5-CHANNEL AMPLIFIER: ZXi8805 FUNCTIONS AND OPERATIONAL CONTROLS CH 1/2 HI PASS LEVEL HI PASS CH 3/4 LOW PASS LEVEL CH 1 CH 3 X-OVER X-OVER FULL FULL 50Hz 4kHz 0.2V 50Hz 150Hz 250Hz 4kHz 0.2V CH 5 POWER PROTECT 2 CH 4 CH 5 CH 30Hz 150Hz...
  • Seite 19: Interconnetion Example: 5-Channel-Mode With Front-/Rear-System And Subwoofer

    5-CHANNEL AMPLIFIER: ZXi8805 Interconnetion example: 5-Channel-Mode with Front-/Rear-System and Subwoofer Connect the stereo RCA output (FL/FR, RL/RR, Loudspeaker Loudspeaker Subwoofer SL/SR) of the headunit with LINE INPUTS front / left front / right 2 – 8 OhmS 2 – 8 Ohms 2 –...
  • Seite 20: Interconnetion Example: 3-Way-Active-System And Subwoofer

    5-CHANNEL AMPLIFIER: ZXi8805 Interconnetion example: 3-Way-Active-System and Subwoofer Connect the stereo RCA output of the headunit Tweeter Tweeter Subwoofer with LINE INPUTS CH1/2 of the amplifier. 2 – 8 Ohms 2 – 8 Ohms 2 – 8 Ohms CH 1/2 CH 3/4 HI PASS LEVEL...
  • Seite 21: Interconnetion Example: 3-Channel-Mode With Stereo-Front-System And Subwoofer

    5-CHANNEL AMPLIFIER: ZXi8805 Interconnetion example: 3-Channel-Mode with Stereo-Front-System and Subwoofer Connect the stereo RCA output (FL/FR, SL/SR) Front-Speaker Front-Speaker of the headunit with LINE INPUTS 4 – 8 Ohms 4 – 8 Ohms CH1/2 and CH3/4 of the amplifier CH 1/2 HI PASS LEVEL HI PASS...
  • Seite 22: Filter Setting Range

    FILTER SETTING RANGE LEVEL 1,1 V 5,2 V 0,32 V 0,2 V HI PASS 1 (CH1/2) 244 Hz 57 Hz 1,4 kHz 50 Hz 4 kHz HI PASS 2 (CH3/4) 105 Hz 52 Hz 140 Hz 50 Hz 150 Hz LOW PASS 1 (CH3/4) 1,2 kHz 282 Hz...
  • Seite 23 Technical specifications are subject to change! Errors are reserved! For damages on the vehicle and the device, caused by handling errors of the device, we can’t assume liability. All HiFonics Amplifiers are tagged with a individual serialnumber, which will be registerd for statistic and service conditional purposes.
  • Seite 24: Trouble Shooting

    TROUBLE SHOOTING Malfunction: no function Reason: Remedy: 1. The power supply connection of the device is not correct. Recheck 2. The cabels have no mechanical or electrical contact. Recheck 3. The remote turn-on connection from the headunit to the amplifier is not correct. Recheck 4.
  • Seite 25 TROUBLE SHOOTING REFERENCE NOTE PROTECTION CIRCUIT This amplifier owns a 3-way protection circuit. If overloading, overheating and shorted loudspeakers, or too low impedance or insufficient power supply is insisted, the amplifier shuts down to prevent serious damage. If one of this disfunctions is detected, the red PROTECT LED lights up.
  • Seite 26 NOTES...
  • Seite 27 NOTES...
  • Seite 28 Audio Design GmbH · www.hifonics.de Am Breilingsweg 3 · D-76709 Kronau (Germany) Tel. +49 (0)7253 - 9465-0 · Fax +49 (0)7253 - 946510...
