PROGRAMMIERUNG DES DURCHFLUSSSENSORS
MENÜ „RELAY" (RELAIS, OPTIONAL)
Die Relaisausgabe gibt an, ob ein Alarm vorliegt. Es handelt sich dabei um einen Trockenkontakt. Das Relais meldet
einen Alarm, indem es den Kontakt schließt bzw. öffnet (Standardwert: N.O (normal geöffnet)). Weitere Informationen
finden Sie im folgenden Abschnitt „Alarm". Im Menü „Relay" (Relais) können Sie festlegen, welche Alarme vom Relais
gemeldet werden.
WICHTIGER HINWEIS:
Die Sensoren „Flow" (Durchfluss), „Level" (Füllstand), „Enable"
(Freigabe) und „Brok. Hose" (Schlauchdefekt) sind optional. Wenn
Ihre Pumpe nicht mit diesen Sensoren ausgestattet ist, können Sie
nicht auf die entsprechenden Untermenüs zugreifen. Im Menü wird
stattdessen Folgendes angezeigt:
3 Sek.
ALARM
Rev 1.1

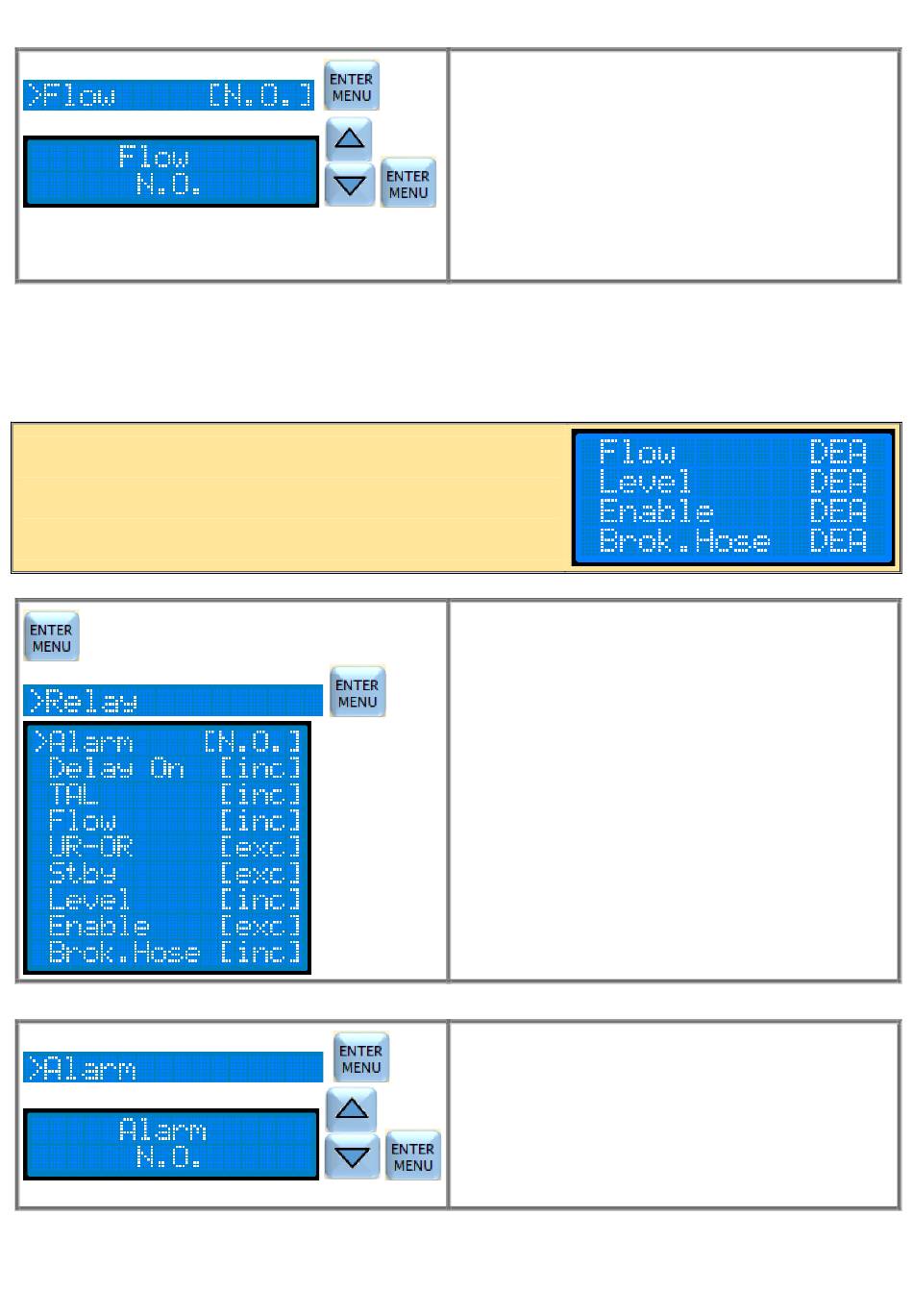

Wählen Sie im Menü Utility (Dienstprogramm) mit dem
Cursor die Option Flow (Durchfluss) aus, und drücken
Sie dann die ENTER-Taste.
Wählen Sie mit den ▼ ▲-Tasten die Funktionsart des
Durchflusssensors aus. Drücken Sie die ENTER-Taste,
um den Wert zu bestätigen.
N.O = Normally Open (Normal geöffnet, Standardwert)
N.C = Normally Closed (Normal geschlossen)
Halten Sie die ESC-Taste 3 Sek. lang gedrückt,
um den Programmierungsmodus zu verlassen.
Halten Sie die ENTER/MENU-Taste 3 Sek. lang gedrückt,
um den Programmierungsmodus zu öffnen.
Wählen Sie mit dem Cursor das Menü Relay (Relais) aus,
und drücken Sie die ENTER-Taste.
Verwenden Sie die ▼▲-Tasten, um den Cursor zu den
Untermenüs zu bewegen. Drücken Sie die ENTER-Taste,
um das Untermenü zu öffnen.
Wenn Sie den Programmierungsmodus verlassen
und zur Messung zurückkehren möchten, halten Sie
die ESC-Taste 3 Sek. lang gedrückt.
Wählen Sie im Menü Relay (Relais) mit dem Cursor die
Option Alarm aus, und drücken Sie die ENTER-Taste.
Wählen Sie mit den ▼ ▲-Tasten die gewünschte Betriebsart
des Relais aus, und drücken Sie die ENTER-Taste.
N.O = Normally Open (Normal geöffnet, Standardwert)
N.C = Normally Closed (Normal geschlossen)
Wenn Sie den Programmierungsmodus verlassen
und zur Messung zurückkehren möchten, halten Sie
die ESC-Taste 3 Sek. lang gedrückt.
