- Seite 2 Übersetzung aus dem Englischen: ALLNET Computersysteme GmbH/ Sebastian Kirchhoefer Quelle: https://www.allnet.de...
- Seite 3 Sehr geehrter Kunde, Vielen Dank, dass Sie sich für ANYCUBIC Produkte entschieden haben. Vielleicht sind Sie mit der 3D-Drucktechnologie vertraut oder haben bereits ANYCUBIC Drucker gekauft. Wir empfehlen Ihnen dennoch dringend, dieses Handbuch sorgfältig zu lesen. Die Installationstechniken und Vorsichtsmaßnahmen in diesem Handbuch können Ihnen helfen, unnötige Schäden oder Frustration zu vermeiden.
-
Seite 4: Sicherheitshinweise
Seien Sie bei der Verwendung des Spachtels vorsichtig. Richten Sie den Spachtel niemals auf Ihren Körper. In einem Notfall schalten Sie bitte sofort die Stromversorgung des ANYCUBIC 3D-Druckers ab und wenden Sie sich an den technischen Support. 3D Drucker enthält bewegliche Teile, die Verletzungen verursachen können.. -
Seite 5: Inhaltsverzeichnis
Contents Technische Daten Verpackungsinhalt Produktübersicht Menu Übersicht Installation Installation Rahmen Verkabelung Leveling Drucktest Filament Einführung Testdruck Treiberinstallation Cura Installation Einführung Slicing Software Bearbeitung 3D model in Cura Cura Einstellungen Druck online Druck offline Drucken Manueller Filamentwechsel Wiederaufnahme nach Stromausfall Warnhinweise... -
Seite 6: Technische Daten
Technische Daten Druck Technologie FDM (Fused Deposition Modeling) Bauvolumen maximal 210x210x205 (mm³) Schichtauflösung 0,05-0,3 mm Positioniergenauigkeit X/Y 0,0125 mm, Z 0,002 mm Anzahl Extruder Einfach Durchmesser Düse / Filament 0,4 mm / 1,75 mm Druckgeschwindigkeit 20~100 mm/s (empfohlene Geschw. 60 mm/s) 100 mm/s Unterstützte Materialien... -
Seite 7: Verpackungsinhalt
Verpackungsinhalt M5*8 Schrauben 10PCS Seitenschneider 1PCS Filament Halter 1PCS Filament 1PCS M3*5 Schrauben 2PCS After sale service Aufbauanleitung Extra Limit Schalter 1PCS 1PCS Karte 1PCS Stromkabel 1PCS Daten Kabel 1PCS Spachtel 1PCS Memory Karte 1PCS Extra Druckkopf 1PCS Werkzeug Kit 1PCS... -

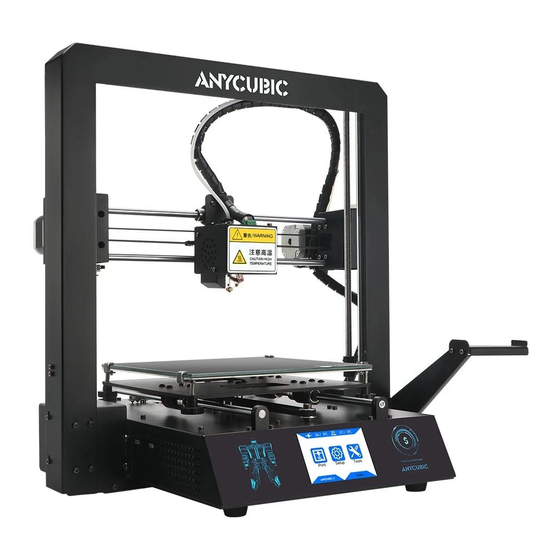

Seite 8: Vorderansicht
Produktübersicht Rahmen Vorderansicht Filament Spule X Endstopschalter Lüftung Düse Justierschraube Y-Antriebsband Display Basis Rückansicht Teflonschlauch X Motor Extruder Print platform Z-Endstopschalter Z-Endstopschalter Z motor Z Motor Y-Endstopschalter... -
Seite 9: Menu Übersicht
Menü Übersicht Home Menü Print Setup Tools More Home Menü Düsen Temp /Ziel Temp Heizbett Temp/Ziel Temp Druckliste Toolliste Einstellungen Druckerstatus... - Seite 10 Menü Übersicht Print Seite hoch Seite runter Aktualisierung Liste Drucken der ausgewählten Zurück zum Menü Datei Formularausfall wieder aufnehmen (gilt nur für Offline-Druck über Speicherkarte) Setup English/中: Change language (English/Chinese) Temp: Düsen Temp Anpassung Düsen Temp(170-260℃) Anpassung Heizbett Temp(0-120 ℃) Heizbett Temp Motor: Alle Motoren deaktivieren (nur gültig, wenn das Gerät nicht druckt)
- Seite 11 Menü Übersicht Speed: Lüftergeschwindigkeit Anpassung Lüftergeschwindigkeit(0-100%) Anpassung Druckgeschwindigkeit (50-999%) Druckgeschwindigkeit Zurück: Zurück zum Menü Tools Home: (nur gültig, wenn das Gerät nicht druckt) Klicken für Ausgansposition Y Klicken für Ausgansposition X Klicken für Ausgansposition Z Klicken für Ausgansposition All Zurück...
-
Seite 12: Menü Memory
Menü Memory Kühlung: Unterbrechen Sie die Stromzufuhr von Hotend und Heizbett (nur gültig, wenn das Gerät nicht druckt) Filament: (nur gültig für Offline-Druck) Automatisches Aufheizen auf 200℃ für Automatisches Aufheizen auf 200℃ Filament in zur Fadenentfernung Stopp zum Einführen/Entfernen des Fadens Zurück... -
Seite 13: Installation
Installation Installation Abschnitt enthält: ①Installation des Rahmens②Verkabelung ③Installation Filament Halter Seien Sie beim Zusammenbau vorsichtig, da einige Teile scharfe Kanten haben können. Es wird empfohlen, eine flache Arbeitsfläche zu verwenden und die Teile für einen schnellen Zusammenbau in einer geordneten Weise zu platzieren. -
Seite 14: Installation Rahmen
Installation 1. Install frame (1)Abb.1 , Heben Sie den Sockel vorsichtig an, damit er in den Rahmen passt, und befestigen Sie ihn mit 8 Stück Sechskantschrauben M5*8 mm, wie in den roten Kästen gezeigt. Befestigen Sie die Schrauben, wenn alle Schrauben vorinstalliert sind. -
Seite 15: Verkabelung
Installation 2. Verkabelung (1) Abb.3, wählen Sie den richtigen Spannungsmodus entsprechend Ihrer lokalen Spannungsnennspannungen (110V/220V). Der Schalter befindet sich links unten in der Basis und 220V ist die Standardeinstellung. Mit Allan- Tasten kann der Schalter im Inneren bewegt werden. - Seite 16 Installation (3) Abb.5, Kunden können feststellen, dass ein Ring mit einem Kablebinder direkt unter dem Plastikring der Schnellkupplung angebracht ist. Schneiden Sie ihn nicht ab. Schneiden Sie diesen Kabelbinder nur dann ab, wenn Sie den Hotend austauschen oder reparieren.
-
Seite 17: Ausrichtung
Ausrichtung Die Nivellierung der Plattform ist ein wichtiger Schritt beim 3D-Druck. Bitte befolgen Sie die folgenden Nivellierungsverfahren, um eine korrekte Nivellierung zu erreichen, damit die gedruckten Modelle fest auf der Druckplattform bleiben und gute Ergebnisse liefern können. Andernfalls, wenn der Abstand zwischen der Düse und der Druckplattform zu groß... - Seite 18 Ausrichtung Schritt 3. Legen Sie ein Stück A4-Papier auf die linke untere Ecke der Druckplattform und bewegen Sie den Druckkopf und die Plattform manuell vor und zurück, so dass sich der Druckkopf über der linken unteren Ecke des Papiers befindet, wie in Abb.(8) gezeigt.
- Seite 19 Ausrichtung Schritt 5. Folgen Sie Schritt 4, um die anderen drei Ecken und die Mitte der Plattform zu nivellieren, wie in Abb.11 dargestellt. Abbildung 11 Schritt 6. Bewegen Sie den Druckkopf und die Plattform gleichzeitig, so dass der Druckkopf in diagonaler Reihenfolge bewegt werden kann, wie in Abb.12 gezeigt.
- Seite 20 Ausrichtung Ergänzungen zur Nivellierung: In einigen seltenen Fällen kann die Düse nach "Home All" immer noch viel niedriger als die Plattform sein, selbst nachdem die 4 Muttern darunter vollständig angezogen wurden. Im Gegenteil, manchmal ist die Düse auch nach vollständigem Lösen der 4 Muttern darunter noch zu hoch von der Plattform entfernt.
- Seite 21 Ausrichtung eindrehen oder ausdrehen (4) Klicken Sie auf "Tools"-->"Home"-->"Home all", um die Ergebnisse zu überprüfen. Danach nivellieren Sie bitte die Plattform ab Schritt 3 erneut.
-
Seite 22: Drucktest
Drucktest 1. Filament in (1) Kehren Sie zum Startmenü zurück, klicken Sie 10 Mal auf "Tools"→"Axis"→"10+Z", um den Druckkopf anzuheben. (2) Kehren Sie zum Startmenü zurück, klicken Sie auf "Tools"→ "Filament"→ "Filament in", und die unten gezeigte Schnittstelle wird eingeblendet, klicken Sie auf "OK". -
Seite 23: Testdruck
Drucktest Handgriff Führen Sie das Filament durch Das Filament in den Extruder den Filament-Sensor einführen Abbildung 14 (4)Wie in Abb. 15 dargestellt, schieben Sie den Druckkopf nach links, wenn die Zieltemperatur (200 ℃) erreicht ist, klicken Sie erneut auf "Filament in", der Extruder führt das Filament automatisch zu, bis das Filament durch die Düse geschmolzen ist. - Seite 24 Drucktest Es könnte 3 Arten von Ergebnissen für die erste Schicht der Testdrucke geben. Düse zu nahe, fehlende Extrusion, die Düse reibt an der Plattform. Ziehen Sie die entsprechenden Muttern darunter langsam wieder halbkreisförmig oder waagerecht an. Düse zu nah Richtige Düsenhöhe, gute Extrusion und Haftung.
-
Seite 25: Treiberinstallation
Die Vorbereitungsschritte für Print Online sind unten dargestellt. Treiber Installation Der 3D-Drucker MEGA S verwendet den CP2102-Chip für die Kommunikation. Daher ist es notwendig, den CP2102- Treiber zu installieren, damit der Drucker vom PC erkannt werden kann. Zuerst muss das Gerät eingeschaltet und über ein USB-Kabel an den PC angeschlossen werden. -
Seite 26: Cura Installation
Sie einfach das COMx und versuchen Sie, den Treiber erneut zu installieren. Cura Installation MEGA S 3D-Drucker liest Gcode-Datei und druckt. Es ist notwendig, 3D-Dateien (wie z.B. stl-Datei) in Gcode- Dateien zu konvertieren, damit die Maschine sie erkennen kann. Software, die 3D-Dateien in Gcode-Dateien umwandelt, wird als Slicing-Software bezeichnet. -
Seite 27: Einführung Slicing Software
Einführung in Slicing-Software ① ② ③ ④ Abbildung 19 Als nächstes werden vor dem ersten Start von Cura weitere Einstellungen zu Sprache und Maschinentypen vorgenommen, wie in Abb.20 zu sehen ist. ① ②... -
Seite 28: Modell In Cura Laden
Einführung in Slicing-Software ③ ④ Abbildung 20 Wenn Sie Cura zum ersten Mal öffnen, erscheint möglicherweise ein Standard-Robotermodell, Kunden können auf "Datei"--->"Plattform löschen" klicken, um es zu löschen. 3D-Modell in Cura laden (1) Löschen Sie die Plattform durch Klicken auf "Datei"--->"Plattform löschen". - Seite 29 Einführung in Slicing-Software > Flachlegen: Es ist sehr wichtig sicherzustellen, dass der flache Teil des Modells gut an der Plattform befestigt ist. Verwenden Sie daher bitte nach jedem Drehen des Modells die Option Flachlegen, da dies die Haftungsprobleme beim Drucken minimiert. (Abb. 21)> Zurücksetzen: Klicken Sie darauf, um das Modell wieder in die ursprüngliche Ausrichtung zu bringen.
-
Seite 30: Cura Einstellungen
Abb.25 dargestellt. Bleiben Sie mit der Maus auf jedem Kästchen stehen, und es wird eine Erklärung dafür angezeigt. Diese Parameter werden für den MEGA S 3D-Drucker zum Drucken von Filament vorgeschlagen. Im Allgemeinen sind diese Einstellungen auch mit anderen PLA-Marken kompatibel, aber es kann sein, dass Kunden eine Feineinstellung der Parameter vornehmen müssen, um... - Seite 31 Einführung in Slicing-Software Abbildung 25 MEGA S ist mit flexiblem Filament kompatibel, und wir bieten die Einstellungen wie unten gezeigt an, wenn flexible Filamente verwenden (Benutzer müssen die Einstellungen möglicherweise auf der Grundlage der tatsächlichen Druckbedingungen und der Art der Filamente usw. feinabstimmen). Siehe...
- Seite 32 Einführung in Slicing-Software Wählen Sie in der Menüleiste "Experte" → "Experteneinstellungen öffnen"，and und stellen Sie dann die Parameter separat ein, wie unten dargestellt:...
- Seite 33 Einführung in Slicing-Software (3) Plugins *Es wird für neue Benutzer empfohlen, die Plugins als Standard zu belassen (d.h. keine Plugins aktiviert).Plugins sind benutzerdefinierte Einstellungen, die zu einem bestimmten Zeitpunkt während des Druckens aktiviert werden. Es gibt zwei vorinstallierte Plugins mit Cura: Pause auf Höhe und Tweak At Z.
- Seite 34 Einführung in Slicing-Software “Tweak at Z” würde benutzerdefinierte Änderungen auf der angegebenen Z-Höhe erlauben. Kunden können die Z-Höhe oder die Anzahl der Schichten bestimmen, in denen eine Änderung vorgenommen werden soll. Dann gibt es weitere Einstellungen für die Art und Weise, wie Sie Änderungen vornehmen möchten, wie z.B.
-
Seite 35: Online Drucken Bei Cura
Einführung in Slicing-Software Online drucken bei Cura Nach den Parametereinstellungen kann der Kunde online von Cura mit USB-Anschluss drucken.Klicken Sie auf "Datei"--->"Drucken..." und öffnen Sie das Druck-Popup-Fenster (Abb. 28). (Wenn eine vereinfachte Version des Druckfensters erscheint, klicken Sie bitte auf "File" --->"Preferences...", um die 'Pronterface UI' im Dropdown-Menü... -
Seite 36: Druck Offline
Drucken Hier werden die Schritte des Offline-Druckens (über SD-Karte) und des Online-Druckens gezeigt (siehe Seite 22).1. Wie unten gezeigt, klicken Sie auf "Werkzeuge"-->"Vorwärmen"-->"PLA vorwärmen (zum Beispiel) "Abb.29. Abbildung 29 2. Nachdem das Vorwärmen beendet ist, klicken Sie bitte auf der Startseite auf "Tools"-->"Filament"-- >"Filament in"... - Seite 37 Schaber niemals direkt in die Hände halten. Bitte beachten Sie, dass die Düse und das beheizte Bett nach der Operation noch heiß sind. Abbildung 32 5. Der 3D-Drucker MEGA S ist mit (einer neuartigen Druckplattform) ausgestattet, die sehr lange ohne Verwendung von Abdeckband, "Haarspray" oder Klebestift verwendet werden kann.
-
Seite 38: Manueller Filamentwechsel
Manueller Filamentwechsel 1.das Filament zuführen: Klicken Sie über das Menü Home: "Werkzeuge"-->"Vorwärmen"-->"Vorwärmen PLA (zum Beispiel)". Nachdem es die Zieltemperatur erreicht hat, drücken Sie den Griff am Extruder nach unten, wie in Abb.33 gezeigt, und schieben Sie das Filament von Hand durch den Teflonschlauch bis zum heißen Ende und es sollte Filamentschmelze durch die Düse fließen. -
Seite 39: Wiederaufnahme Nach Stromausfall
Wiederaufnahme nach Ausfall MEGA S ermöglicht die Wiederaufnahme des Drucks nach versehentlichem Stromausfall (Diese Funktion ist nur gültig, wenn der Druck offline erfolgt, nur über Speicherkarte).1. Wie in Abb.34,Abb.35 dargestellt, ist es bei einer Slicing-Software (d.h. Cura) erforderlich, das Modell an der Rückseite der Plattform zu platzieren. Denn beim "RESUME"... - Seite 40 ③ MEGA S unterstützt die Wiederaufnahme nach einem Ausfall nur dann, wenn der Druck offline erfolgt ④ Diese Funktion ist auf der Grundlage von Cura entwickelt worden. Wir konnten nicht garantieren, dass diese Funktion mit anderer Slicing-Software kompatibel ist.
-
Seite 41: Faq
Motorzittern oder anormales Geräusch ① Der entsprechende Endanschlag konnte beim Home nicht ausgelöst werden, prüfen Sie die Verdrahtung und inspizieren Sie eventuelle Hindernisse, indem Sie die entsprechende Achse manuell bewegen. ② Die Motorkabel sind nicht richtig angeschlossen, prüfen Sie jeden Anschluss und untersuchen Sie dann die Kabelführung auf eventuelle Fehler... - Seite 42 6. Verwölbung/Wölbung des Druckobjekts ① Prüfen, ob die Betttemperatur mit dem Filament übereinstimmt ② Überprüfen Sie die Füllung % des GCode. Je höher die Füllung, desto wahrscheinlicher ist eine Verwölbung ③ Fügen Sie dem Modell in einer Slicing-Software ein Brim oder ein Raft hinzu.
- Seite 43 Produkten! Bei normaler Nutzung und Wartung haben die Produkte eine Garantiezeit von bis zu einem Jahr. Bitte besuchen Sie die offizielle Website (www.anycubic.com), um Probleme mit Produkten zu melden. Unser professionelles Kundendienst- Team würde innerhalb von 24 Stunden antworten und versuchen das Problem lösen.
-
Seite 44: Warnhinweise
Innere des Druckers. Kontakt mit extrudierten Materialien kann zu Verbrennungen führen. 5) In einem Notfall schalten Sie bitte sofort die Stromversorgung des ANYCUBIC 3D-Druckers ab und wenden Sie sich an den technischen Support. 6) Das Gerät ist nur für den Innenbereich bestimmt. - Seite 45 Diese Anleitung wurde übersetzt von der ALLNET Computersysteme GmbH/ Sebastian Kirchhoefer, in Übereinkommen mit der Firma Anycubic. Die Verwendung der Übersetzung bedarf der Zustimmung durch den Ersteller. Widerrechtlicher Gebrauch ist nicht zulässig und wird nachverfolgt.
