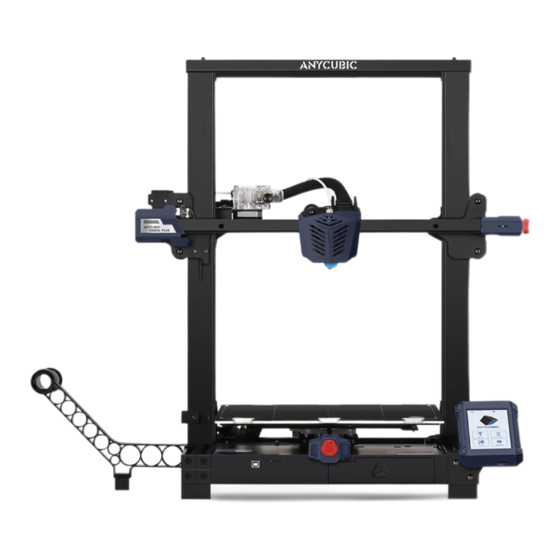

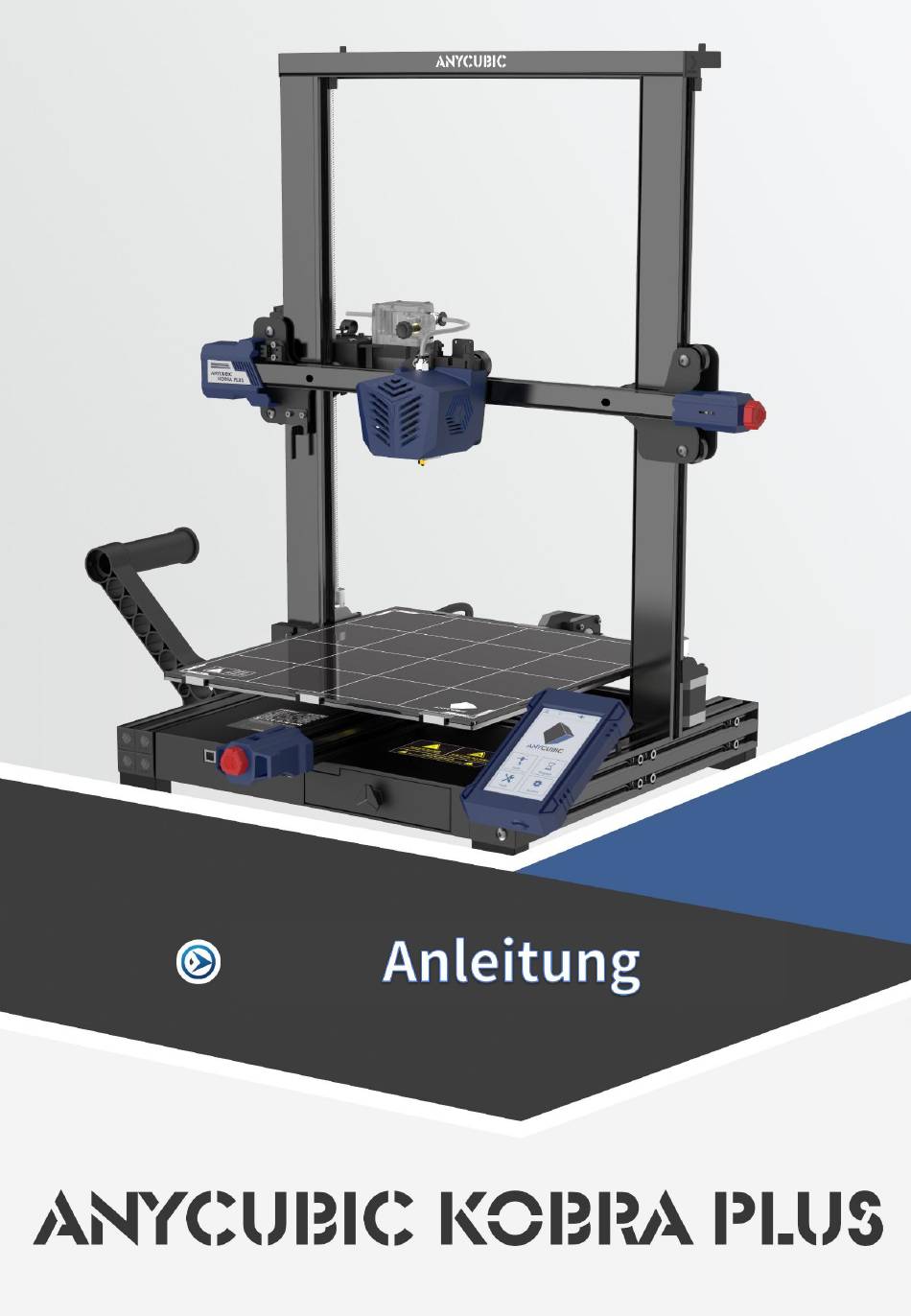

ANYcUBIC KOBRA PLUS Anleitung

Vorschau ausblenden
Inhaltsverzeichnis

Werbung

Quicklinks

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für ANYcUBIC KOBRA PLUS

Inhaltszusammenfassung für ANYcUBIC KOBRA PLUS

  • Seite 2 Vielen Dank, dass Sie sich für Anycubic-Produkte entschieden haben! Wenn Sie bereits eine Anycubic-Maschine gekauft haben oder mit der 3D- Drucktechnologie vertraut sind, empfehlen wir Ihnen dennoch, diese Anleitung sorgfältig zu lesen. Die Vorsichtsmaßnahmen und Anwendungstipps in dieser Anleitung können eine falsche Installation und Verwendung besser vermeiden.

  • Seite 3: Inhaltsverzeichnis

    Verzeichnis Hinweise Geräteparameter Packliste Geräteübersicht Einführung in die Touchscreen-Funktion Installationsanleitung Prüfung vor Gebrauch Plattformnivellierung Anweisungen zum Seidenvorschub Modelldruck Anweisungen zur Seindenentnahme Einführung in den Betrieb der Slicing-Software Anweisungen zum Fortsetzen des Druckens bei ausgeschaltetem Gerät Tägliche Wartung Leitfaden zur Fehlerbehebung...

  • Seite 4: Hinweise

    Achten Sie beim Entfernen des Modells von der Druckplattform darauf, keine scharfen Gegenstände an Ihre Finger zu ziehen. Im Notfall schalten Sie den Anycubic 3D-Drucker bitte direkt aus. Anycubic 3D-Drucker enthalten sich mit hoher Geschwindigkeit bewegende Teile, also achten Sie darauf, sich nicht die Hände einzuklemmen.

  • Seite 5: Geräteparameter

    Geräteparameter Druckparameter Druckprinzip FDM (Fused Deposition Modeling) Druckvolumen 300 mm (L) × 300 mm (B) × 350 mm (H) Dicke der Druckschicht 0,05 - 0,3 mm Positioniergenauigkeit X / Y / Z 0,0125 / 0,0125 / 0,0025 mm Anzahl der Düsen Einzeldüse Düsendurchmesser 0,4 mm...
  • Seite 6 Geräteparameter Parameter der Stromversorgung Stromeingang 110 V / 220 V AC, 50 / 60 Hz Nennleistung 350 W Physikalische Parameter Gerätedimensionen 560 mm (L) × 546 mm (B) × 605 mm (H) Nettogewicht der Maschine ~11 kg...

  • Seite 7: Packliste

    Packliste Rahmen Base Berührungssensitiver Halter für Plattformklemmen Gitterglas Bildschirm Verbrauchsmaterial (6 Stück) M5 x 45 Schraube M5 x 14 Schraube M5 x 6 Schraube Federpolster (4 Stücke) (1 Stücke) (2 Stücke) (4 Stücke) Kartenleser und Ersatzdüse Werkzeugsatz Netzkabel Speicherkarte Verbrauchsmaterialie Installationsanleitung n (zufällige Farbe)

  • Seite 8: Vorderansicht

    Geräteübersicht Vorderansicht Riemenspanne r der X-Achse Zuleitung (Teflonschlauch) Druckkopf Halter für Druckplattform Verbrauchsmaterial Touchscreen Bildschirm Datenkabel-Schnittstelle Werkzeugkasten Speicherkartensteckplatz Riemenspanner der Y-Achse...

  • Seite 9: Rückansicht

    Geräteübersicht Rückansicht Extruder Schraubenstange Modul zur Erkennung von Materialunterbrechungen X-Achsen-Motor Plattformklemmen Z-Achsen-Motor Spannungsbereich der Stromversorgung Y-Achsen-Motor...

  • Seite 10: Einführung In Die Touchscreen-Funktion

    Einführung in die Touchscreen-Funktion Hauptschnittstelle...

  • Seite 11: Vorbereiten

    Einführung in die Touchscreen-Funktion Drucken Dateiliste Zurück zur Hauptschnittstelle Dateiliste Dateiliste aktualisieren Seite zurück Seite weiter Lesen Sie die Speicherkartendatei, um mit dem Drucken zu beginnen Vorbereiten Nivellierung Nach dem Klicken heizt sich der Druckkopf automatisch auf die Zieltemperatur auf und erkennt dann automatisch die Plattform Nach der Nivellierung wird die Höhe zum Nivellieren...
  • Seite 12 Einführung in die Touchscreen-Funktion Vorheizen Klicken Sie, um die Ziel- Klicken Sie, um die Extrusionstemperatur einzustellen (0- Zielbruttemperatur einzustellen 260°C) (0-100°C) Aktuelle Betttemperatur / Aktuelle Extrusionstemperatur / Zieltemperatur anzeigen Zieltemperatur anzeigen Klicken Sie, um PLA vorzuwärmen Klicken Sie, um ABS vorzuwärmen Seide wechseln Aktuelle Extrusionstemperatur / Das Gerät heizt automatisch auf...
  • Seite 13 Einführung in die Touchscreen-Funktion Werkzeug Bewegte Achse Zurück zur Hauptschnittstelle Legen Sie den Abstand für jede Bewegung fest Bewegen Sie die Druckplattform nach Bewegen Sie den Druckkopf nach oben vorne Bewegen Sie den Druckkopf nach rechts Bewegen Sie den Druckkopf nach links Bewegen Sie den Druckkopf nach unten Bewegen Sie die Druckplattform nach hinten...
  • Seite 14 Einführung in die Touchscreen-Funktion Geschwindigkeit Klicken Sie, um die Lüftergeschwindigkeit Die aktuelle Lüftergeschwindigkeit einzustellen (0-100%) anzeigen Lüftergeschwindigkeit erhöhen Lüftergeschwindigkeit verringern Klicken Sie, um die Druckgeschwindigkeit Die aktuelle Druckgeschwindigkeit einzustellen (0-500%) anzeigen Druckgeschwindigkeit erhöhen Druckgeschwindigkeit verringern Beleuchtung: Die Beleuchtung des Druckkopfs ein- / ausschalten. Den Motor ausschalten: Den Freigabezustand des Motors entriegeln Motor kann nach dem Schließen manuell bewegt werden Gültig im nicht druckenden Zustand.

  • Seite 15: Installationsanleitung

    Einfluss auf den Nutzungseffekt. Das Aluminiumprofil kann leicht zerkratzt oder die Plattform leicht uneben sein. Hierbei handelt es sich um ein normales Phänomen, welches den normalen Druck nicht beeinträchtigt. Danke für Ihr Verständnis. Anycubic-Team...
  • Seite 16 Installationsanleitung *Bitte nehmen Sie das Werkzeug aus dem Werkzeugkasten auf der rechten Vorderseite der Maschine, um mit der Montage zu beginnen. 1. Installieren Sie den Rahmen. (Vorderseite) Das Z-Achsen-Aluminiumprofil ist mit der Nut des Basis- Aluminiumprofils ausgerichtet. Federpolster M5 x 45 Schraube...
  • Seite 17 Installationsanleitung 2. Installieren Sie das Gitterglas. (Vorderseite) Befestigen Sie das Gitterglas mit 6 Clips an der Plattform.
  • Seite 18 Installationsanleitung 3. Installieren Sie den Touchscreen. (Vorderseite) M5 x 14 Schraube M5 x 6 Schraube...
  • Seite 19 Installationsanleitung 4. Installieren Sie den Halter für Verbrauchsmateriall. (Vorderseite)
  • Seite 20 Installationsanleitung 5. Verdrahtung: Machen Sie 6 Verdrahtungen entsprechend den Etiketten auf dem Kabel. (Hinweis: Kabel nicht bei eingeschaltetem Gerät einstecken oder herausziehen.) ① ② ⑤ ④ ③ ⑥ Den detaillierten Schaltplan finden Sie auf der folgenden Seite: Der Kabelbaum ist unter dem Heizbett versteckt, bitte vorsichtig herausziehen.
  • Seite 21 Installationsanleitung Stecken Sie die folgenden Kabelbäume in die entsaprechenden Anschlüsse und stellen Sie sicher, dass die Kabel sicher befestigt sind. ② ① ③ ④ ⑤ ⑥...
  • Seite 22 Installationsanleitung 6. Bewegen Sie den Druckkopf ganz nach links (relativ zur Rückseite), und befestigen Sie dann den Kabelbaum des Druckkopfs mit M4-Schrauben und R-Kabelclips an der Halterung. (Rückseite) Die Verdrahtungsposition des Die Einbaulage des Druckkopfs R-Kabelclips 48 cm Hinweis: Bitte stellen Sie sicher, dass die Länge des Kabelbaums zwischen der Druckkopfverkabelung und der Installation des R- Kabelclips etwa 48 cm beträgt, da sonst die Gefahr besteht, dass der Kabelbaum gezogen wird, wenn die Maschine läuft.
  • Seite 23 Installationsanleitung 7. Stecken Sie den Druckkopf-Kabelbaum in die Schnalle. 8. Binden Sie den Druckkopf-Kabelbaum und den Teflonschlauch mit einer Drahtschnalle zusammen und verwenden Sie dann einen Kabelbinder, um den Druckkopfkabelbaum an der Druckkopfrückplatte zu befestigen. Hinweis: Beim Drucken eines hohen Modells darf die Position der Drahtschnalle das obere Profil nicht stören.

  • Seite 24: Prüfung Vor Gebrauch

    Prüfung vor Gebrauch 1. Überstehende Kabelbinder und Schaumstoff abschneiden Schneiden Sie die Kabelbinder, die die Maschine sichern, wie in der Abbildung gezeigt, und bewegen Sie den Druckkopf, um die 2 Schaumstoffe am Druckkopf zu entfernen. 3 Kabelbinder abschneiden 3 Kabelbinder abschneiden 2 Kabelbinder abschneiden 1 Kabelbinder abschneiden Schaumstoffe...

  • Seite 25: Prüfung Des D-Rads

    Prüfung vor Gebrauch 2. Prüfung des D-Rads Das D-Rad der Basis und der Druckkopf können sich durch den Transport der Maschine lösen. Stellen Sie die Maschine nach Abschluss der Installation auf einen stabilen, ebenen Tisch und prüfen Sie, ob das D-Rad locker ist. ①...

  • Seite 26: Überprüfung Des Riemens

    Prüfung vor Gebrauch 3. Überprüfung des Riemens Bitte drücken Sie die Riemen der X-Achse und der Y-Achse manuell, wenn der Riemen locker ist, ziehen Sie bitte den entsprechenden Riemenspanner fest. Riemenspanner der X-Achse Riemenspanner der Y-Achse...

  • Seite 27: Plattformnivellierung

    Druckwirkung des Modells aus. Nach einer einmaligen Nivellierung müssen beim nachfolgenden Drucken keine Nivellierungsvorgänge durchgeführt werden. Anycubic Kobra Plus unterstützt die automatische Nivellierung, was es Benutzern erleichtert, den Nivellierungsvorgang abzuschließen. *Um den Nivellierungseffekt sicherzustellen, vergewissern Sie sich vor dem Nivellierungsvorgang, dass keine Verbrauchsmaterialien unter der Düsenspitze...
  • Seite 28 Plattformnivellierung 2. Klicken Sie auf der Hauptoberfläche des Touchscreens auf System → Language, um die gewünschte Sprache auszuwählen. 3. Kehren Sie zur Hauptschnittstelle zurück und klicken Sie auf Prepare → Leveling → Auto-leveling und berühren Sie dann die Düse mit einem Werkzeug wie dem (abgebildeten Inbusschlüssel), um den Sensor zu kalibrieren.

  • Seite 29: Anweisungen Zum Seidenvorschub

    Anweisungen zum Seidenvorschub 1. Kehren Sie zur Hauptschnittstelle zurück, klicken Sie auf dem Bildschirm auf Tools → Move Axis und klicken Sie mehrmals auf "z", um den Druckkopf anzuheben, sodass zwischen der Plattform und dem Druckkopf genügend Platz ist, um den Drahtvorschubeffekt zu beobachten .
  • Seite 30 Anweisungen zum Seidenvorschub 3. Trimmen und begradigen Sie die Oberseite des Verbrauchsmaterials in einem 45- G r a d - W i n k e l u n d p l a t z i e r e n S i e d i e V e r b r a u c h s m a t e r i a l r o l l e a u f d e m Verbrauchsmaterialhalter.
  • Seite 31 Anweisungen zum Seidenvorschub 4. Überprüfen Sie die Temperaturanzeige auf dem Bildschirm. Nachdem die Maschine auf die Zieltemperatur aufgeheizt ist, klicken Sie erneut auf Filament In. Das Verbrauchsmaterial wird dann durch das Modul zur Erkennung von Materialunterbrechungen geführt und in den Extruder eingeführt, bis es spürt, dass das Verbrauchsmaterial automatisch eingeschoben wird.
  • Seite 32 Anweisungen zum Seidenvorschub Zusätzliche Anweisungen: Wenn der Ausstoß beim Zuführen nicht glatt oder fein ist, passen Sie bitte die Extrusionskraft des Extruders an. Festziehen Abschrauben • Wenn das Material an der Düse nicht glatt ist oder das Material nicht ausgegeben wird, ziehen Sie bitte die Mutter des Extruders fest und erhöhen Sie die Extrusionskraft des Extruders.

  • Seite 33: Modelldruck

    Modelldruck Nachdem die Nivellierungs- und Seidenzufuhrvorgänge abgeschlossen sind, kann das Drucken beginnen. Benutzer können die GCode-Modelldatei direkt auf der Speicherkarte drucken oder die GCode-Modelldatei selbst ausschneiden. *Auf der mitgelieferten Speicherkarte befinden sich viele Dateien. Bitte übertragen Sie die anderen Dateien mit Ausnahme der GCode-Dateien auf der Karte auf den Computer und legen Sie dann die Speicherkarte zum Drucken in das Gerät ein, um Störungen während des Druckvorgangs zu vermeiden.
  • Seite 34 Modelldruck *Vor Druckbeginn wird das Heizbett auf die Zieltemperatur aufgeheizt und dann beginnt der Druckkopf aufzuheizen. Das Gerät wechselt automatisch in den Druckzustand, nachdem sich das Heizbett und der Druckkopf auf die Zieltemperatur erwärmt haben. 2. Beim Drucken des Modells kann der Druckeffekt der ersten Schicht die folgenden drei Situationen haben.
  • Seite 35 Modelldruck Z-offset Anpassungsmethode: Klicken Sie in der Druckstatusanzeige auf Settings und dann auf "+" oder "-" der Z-offset, um den Abstand zwischen der Düse und der Druckplattform anzupassen und den Druckeffekt zu beobachten. 0,00 • Wenn der Druckeffekt wie ① ist, klicken Sie auf das "+" der Settings → Z-offset, um den Druckkopf anzuheben.

  • Seite 36: Anweisungen Zur Seindenentnahme

    Anweisungen zur Seindenentnahme 1. Kehren Sie zur Hauptschnittstelle zurück, klicken Sie auf dem Bildschirm auf Tools → Move Axis und klicken Sie mehrmals auf "z", um den Druckkopf anzuheben, sodass zwischen der Plattform und dem Druckkopf genügend Platz ist. 2. Kehren Sie zur Hauptschnittstelle zurück und klicken Sie auf Prepare → Filament → Filament Remove.
  • Seite 37 Anweisungen zur Seindenentnahme 3. Überprüfen Sie die Temperaturanzeige auf dem Bildschirm, warten Sie, bis das Gerät auf die Zieltemperatur aufgeheizt ist, klicken Sie erneut auf "Filament Remove", der Druckkopf extrudiert zuerst einen Teil der Verbrauchsmaterialien und entnimmt dann die Seide. Wenn die Verbrauchsmaterialien in den Extruder zurückgezogen werden (d.

  • Seite 38: Einführung In Den Betrieb Der Slicing-Software

    Speicherkarte und doppelklicken Sie darauf. (Bitte beziehen Sie sich auf die aktuelle Version der Anwendungsdatei), die von der Speicherkarte bereitgestellt wird, und führen Sie dann die folgenden Schritte zur Installation aus: *Dateipfad: Speicherkarte → "Files_English_Anycubic Kobra Plus" → "Cura" → "Windows" oder "Mac". ①...
  • Seite 39 Einführung in den Betrieb der Slicing-Software ③ ④ ⑤ ⑥ *Hinweis: Während des Installationsvorgangs wird möglicherweise das folgende Fenster angezeigt: Beim Online-Drucken muss der Treiber installiert werden (Wie nachfolgend dargestellt). Wenn Sie keinen Online-Druck benötigen, müssen Sie den Treiber nicht installieren.

  • Seite 40: Modelleinstellungen

    Einführung in den Betrieb der Slicing-Software 2. Modelleinstellungen Nachdem die Installation abgeschlossen ist, wird beim ersten Start der Software die folgende Willkommens-Oberfläche angezeigt. Klicken Sie auf Get started, um mit der Einstellung Ihres Modells zu beginnen. ① ②...
  • Seite 41 Einführung in den Betrieb der Slicing-Software ③ ④ ⑤ ⑥ ⑧ ⑦ 1,75...

  • Seite 42: Parameterkonfigurationsdatei Importieren

    Software neu, die Einstellung wird nach dem Neustart der Software wirksam. 3. Parameterkonfigurationsdatei importieren Nach kontinuierlichen Tests stellen wir Benutzern die empfohlenen Parameterdateien für unseren Anycubic Kobra Plus zur Verfügung, um Modelle mit verschiedenen Verbrauchsmaterialien zu drucken. Benutzer können die Parameterdateien direkt von der Speicherkarte in die Software importieren.
  • Seite 43 *Wählen Sie je nach Art des Verbrauchsmaterials unterschiedliche Parameterkonfigurationsdatei aus. *Die Version der Slicing-Software, die der Parameterkonfigurationsdatei auf der Speicherkarte entspricht, ist 5.2.2, was nicht mit anderen Versionen von Cura übereinstimmt. *Pfad der Parameterkonfigurationsdatei: Speicherkarte → "Files_English_Anycubic Kobra Plus" → "Suggested Parameters Profiles".
  • Seite 44 Einführung in den Betrieb der Slicing-Software (3) Klicken Sie auf die neu importierte Konfigurationsdatei, um sie auszuwählen, und klicken Sie dann auf Activate. * Beachten Sie, dass ein Popup-Fenster erscheinen kann, wenn Sie auf Activate klicken. Wenn ein Popup-Fenster erscheint, überprüfen Sie bitte die aufgeführten Parameterwerte sorgfältig.
  • Seite 45 Einführung in den Betrieb der Slicing-Software Zusätzliche Anweisungen: ① Nachdem der Benutzer die Parameterkonfigurationsdatei importiert hat, können die Parameter auf der Grundlage der Konfigurationsdatei angepasst werden. den Druckeffekt des Modells nicht zu beeinträchtigen, empfehlen wir Benutzern dennoch, die auf der Speicherkarte bereitgestellte Parameterkonfigurationsdatei zu verwenden.

  • Seite 46: Import Und Anpassung Von Modellen

    Einführung in den Betrieb der Slicing-Software 4. Import und Anpassung von Modellen *Modelle können von der offiziellen Anycubic-Website https://anycubic.com oder www.thingiverse.com heruntergeladen werden. (1) Klicken Sie auf die Schaltfläche "Open File" in der oberen linken Ecke der Softwareoberfläche, um die Modelldatei zu importieren, oder ziehen Sie die Modelldatei direkt in die Software.

  • Seite 47: Slicing Und Vorschau

    Einführung in den Betrieb der Slicing-Software Weitere Bedienungsanleitungen: Halten Sie das Scrollrad in der Mitte der Maus gedrückt, um die Maus zu ① bewegen und die Plattformposition zu ändern. Scrollen Sie mit dem Rad in der Mitte der Maus, um zu zoomen. ②...

  • Seite 48: Offline-Druck Und Online-Druck

    Einführung in den Betrieb der Slicing-Software Schieberegler 8. Offline-Druck und Online-Druck Der Anycubic Kobra Plus 3D-Drucker hat zwei Funktionsmöglichkeiten: Offline- Druck und Online-Druck. Offline-Druck: Führen Sie die Speicherkarte in den Speicherkartensteckplatz ein, klicken Sie im Hauptmenü des Gerätebildschirms auf "Print" und wählen Sie dann die Datei auf der Speicherkarte zum Drucken aus.
  • Seite 49 *Der Kommunikationschip von Anycubic Kobra Plus ist CH340. Der CH340-Treiber wurde auf die Speicherkarte kopiert, der Dateipfad: Speicherkarte → "Files_English_Anycubic Kobra Plus" → "Driver_CH341" → "Windows". Benutzer können den CH340-Treiber auch im Internet suchen und herunterladen. (*Der CH341-Treiber ist für den CH340-Chip geeignet)
  • Seite 50 Einführung in den Betrieb der Slicing-Software Ausrufe zeichen Ports variieren je nach Computer (2) Doppelklicken Sie auf "CH341SerSetup.exe" auf der Speicherkarte und folgen Sie dem Installationsassistenten, um die Treibersoftware manuell zu installieren. Wenn Schritt (1) bereits automatisch installiert wird, ignorieren Sie diesen Schritt bitte. *Nachdem die Installation abgeschlossen ist, überprüfen Sie bitte anhand der Methode in Schritt (1) , ob der Treiber ohne Ausrufezeichen erkannt wurde.
  • Seite 51 Einführung in den Betrieb der Slicing-Software...

  • Seite 52: Anweisungen Zum Fortsetzen Des Druckens Bei Ausgeschaltetem Gerät

    Anweisungen zum Fortsetzen des Druckens bei ausgeschaltetem Gerät Im Falle eines Stromausfalls während des Druckens speichert das Gerät automatisch den Druckzustand vor dem Stromausfall. Nach dem Neustart zeigt der Bildschirm die Eingabeaufforderung zum Ausschalten und Fortsetzen des Druckvorgangs an. Falls erforderlich, klicken Sie bitte auf "Continue", wenn nicht, klicken Sie bitte auf "Cancel".

  • Seite 53: Tägliche Wartung

    Tägliche Wartung Wenn Sie nach längerem Gebrauch des Geräts nicht auf die Wartung achten, wird dies langfristig die Druckqualität beeinträchtigen und zu Problemen, wie verstopfte Düsen, führen. Während der Nutzung sollte darauf geachtet werden, das Gerät kontinuierlich zu warten, um die Lebensdauer zu verlängern. Im Folgenden sind die täglichen Wartungspunkte aufgeführt: 1.

  • Seite 54: Leitfaden Zur Fehlerbehebung

    Leitfaden zur Fehlerbehebung 1. Abnormale Geräusche und Vibrationen eines bestimmten Motors der X/Y/Z- Achse Wenn der Endschalter der entsprechenden Achse nicht normal ausgelöst ① werden kann Prüfen Sie bitte, ob die Bewegung der entsprechenden Achse gestört ist, insbesondere beim Zurückfahren auf Null. Die Motorverkabelung ist locker = Bitte überprüfen Sie die Verkabelung.
  • Seite 55 Leitfaden zur Fehlerbehebung 5. Modellfehlausrichtung D as Gerät bewegt si ch oder druckt zu sch n ell = Ve r s u c h e n S i e , d i e ① Geschwindigkeit zu verringern. Der Riemen der X / Y-Achse ist zu locker und das Synchronrad ist nicht fest ②...
  • Seite 56 Leitfaden zur Fehlerbehebung 11. Ein Teil der Struktur des Modells kann nicht ausgedruckt werden Spezielle Konstruktionen wie einige hängende Konstruktionen müssen, je nach ① Modell, gestützt und angepasst werden. Es wird empfohlen, nach dem Slicen e i n e V o r s c h a u d e r D r u c k s c h i c h t a n z u z e i g e n , u m z u s e h e n , o b d i e Anforderungen erfüllt werden.
  • Seite 57 Tipps 1. Anycubic 3D-Drucker erzeugen während des Betriebs hohe Temperaturen. Es ist strengstens verboten, die Arbeitsteile zu berühren oder das extrudierte Material direkt mit den Händen zu berühren. 2. Bitte tragen Sie Hochtemperaturhandschuhe, um die Maschine zu bedienen, um Verbrennungen zu vermeiden.
