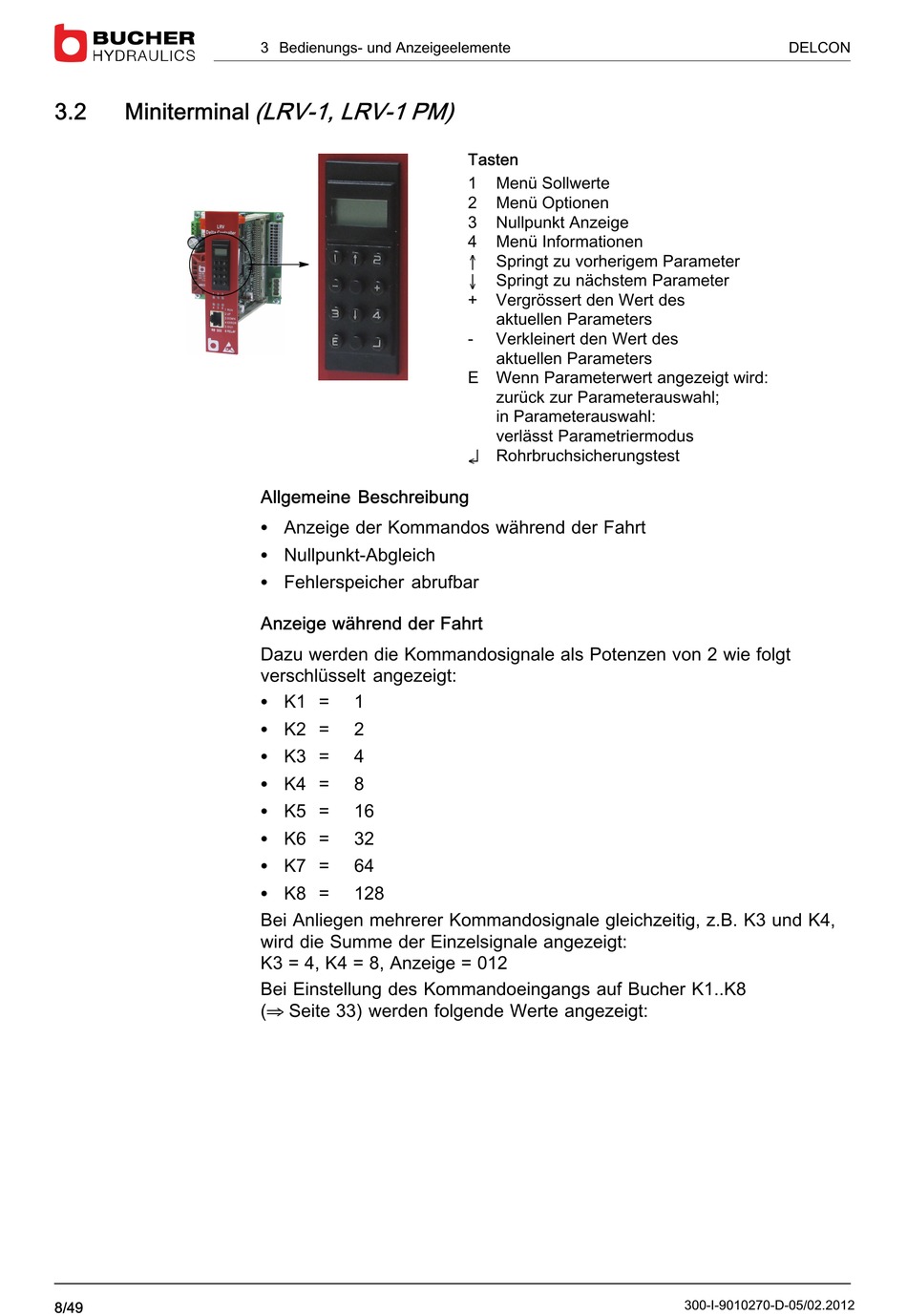

Miniterminal (LRV-1, LRV-1 PM)

3.2
8/49
3 Bedienungs- und Anzeigeelemente
Allgemeine Beschreibung
S Anzeige der Kommandos während der Fahrt
S Nullpunkt-Abgleich
S Fehlerspeicher abrufbar
Anzeige während der Fahrt
Dazu werden die Kommandosignale als Potenzen von 2 wie folgt
verschlüsselt angezeigt:
S K1 =
1
S K2 =
2
S K3 =
4
S K4 =
8
S K5 =
16
S K6 =
32
S K7 =
64
S K8 =
128
Bei Anliegen mehrerer Kommandosignale gleichzeitig, z.B. K3 und K4,
wird die Summe der Einzelsignale angezeigt:
K3 = 4, K4 = 8, Anzeige = 012
Bei Einstellung des Kommandoeingangs auf Bucher K1..K8
(⇒ Seite 33) werden folgende Werte angezeigt:
Tasten
1 Menü Sollwerte
2 Menü Optionen
3 Nullpunkt Anzeige
4 Menü Informationen
↑
Springt zu vorherigem Parameter
↓
Springt zu nächstem Parameter
+ Vergrössert den Wert des
aktuellen Parameters
- Verkleinert den Wert des
aktuellen Parameters
E Wenn Parameterwert angezeigt wird:
zurück zur Parameterauswahl;
in Parameterauswahl:
verlässt Parametriermodus
↵ Rohrbruchsicherungstest
DELCON
300-I-9010270-D-05/02.2012
