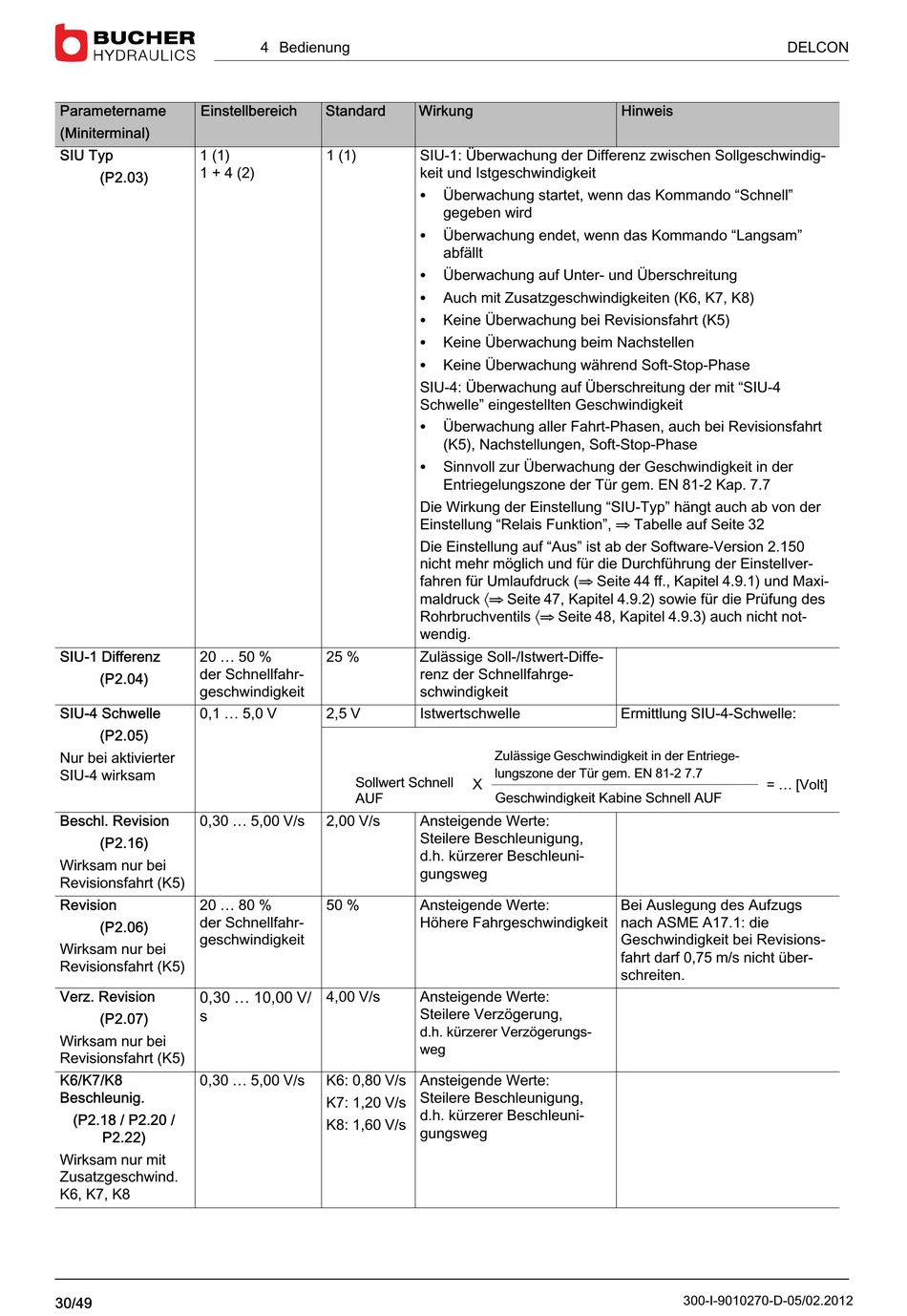

BUCHER Delta DELCON Bedienungsanleitung Seite 30

Parametername Einstellbereich
(Miniterminal)
SIU Typ 1 (1)
1 + 4 (2)
(P2.03)
SIU-1 Differenz 20 ... 50 %
der Schnellfahr­
(P2.04)
geschwindigkeit
SIU-4 Schwelle 0,1 ... 5,0 V
(P2.05)
Nur bei aktivierter
SIU-4 wirksam
Beschl. Revision 0,30 ... 5,00 V/s
(P2.16)
Wirksam nur bei
Revisionsfahrt (K5)
Revision 20 ... 80 %
der Schnellfahr­
(P2.06)
geschwindigkeit
Wirksam nur bei
Revisionsfahrt (K5)
Verz. Revision 0,30 ... 10,00 V/
s
(P2.07)
Wirksam nur bei
Revisionsfahrt (K5)
K6/K7/K8 0,30 ... 5,00 V/s
Beschleunig.
(P2.18 / P2.20 /
P2.22)
Wirksam nur mit
Zusatzgeschwind.
K6, K7, K8
30/49
4 Bedienung
Standard Wirkung
1 (1) SIU-1: Überwachung der Differenz zwischen Sollgeschwindig­
keit und Istgeschwindigkeit
S
S
S
S
S
S
S
SIU-4: Überwachung auf Überschreitung der mit "SIU-4
Schwelle" eingestellten Geschwindigkeit
S
S
Die Wirkung der Einstellung "SIU-Typ" hängt auch ab von der
Einstellung "Relais Funktion", ⇒ Tabelle auf Seite 32
Die Einstellung auf "Aus" ist ab der Software-Version 2.150
nicht mehr möglich und für die Durchführung der Einstellver­
fahren für Umlaufdruck (⇒ Seite 44 ff., Kapitel 4.9.1) und Maxi­
maldruck 〈⇒ Seite 47, Kapitel 4.9.2) sowie für die Prüfung des
Rohrbruchventils 〈⇒ Seite 48, Kapitel 4.9.3) auch nicht not­
wendig.
25 % Zulässige Soll-/Istwert-Diffe­
renz der Schnellfahrge­
schwindigkeit
2,5 V Istwertschwelle
Sollwert Schnell
AUF
2,00 V/s Ansteigende Werte:
Steilere Beschleunigung,
d.h. kürzerer Beschleuni­
gungsweg
50 % Ansteigende Werte:
Höhere Fahrgeschwindigkeit
4,00 V/s Ansteigende Werte:
Steilere Verzögerung,
d.h. kürzerer Verzögerungs­
weg
K6: 0,80 V/s Ansteigende Werte:
Steilere Beschleunigung,
K7: 1,20 V/s
d.h. kürzerer Beschleuni­
K8: 1,60 V/s
gungsweg
Überwachung startet, wenn das Kommando "Schnell"
gegeben wird
Überwachung endet, wenn das Kommando "Langsam"
abfällt
Überwachung auf Unter- und Überschreitung
Auch mit Zusatzgeschwindigkeiten (K6, K7, K8)
Keine Überwachung bei Revisionsfahrt (K5)
Keine Überwachung beim Nachstellen
Keine Überwachung während Soft-Stop-Phase
Überwachung aller Fahrt-Phasen, auch bei Revisionsfahrt
(K5), Nachstellungen, Soft-Stop-Phase
Sinnvoll zur Überwachung der Geschwindigkeit in der
Entriegelungszone der Tür gem. EN 81-2 Kap. 7.7
Zulässige Geschwindigkeit in der Entriege­
lungszone der Tür gem. EN 81-2 7.7
X
Geschwindigkeit Kabine Schnell AUF
DELCON
Hinweis
Ermittlung SIU-4-Schwelle:
= ... [Volt]
Bei Auslegung des Aufzugs
nach ASME A17.1: die
Geschwindigkeit bei Revisions­
fahrt darf 0,75 m/s nicht über­
schreiten.
300-I-9010270-D-05/02.2012
