DELCON
z.B.
K1-K8
1100
R: +3.45
z.B.
Schnell
z.B.
1) Err:SIU-1
1x
300-I-9010270-D-05/02.2012

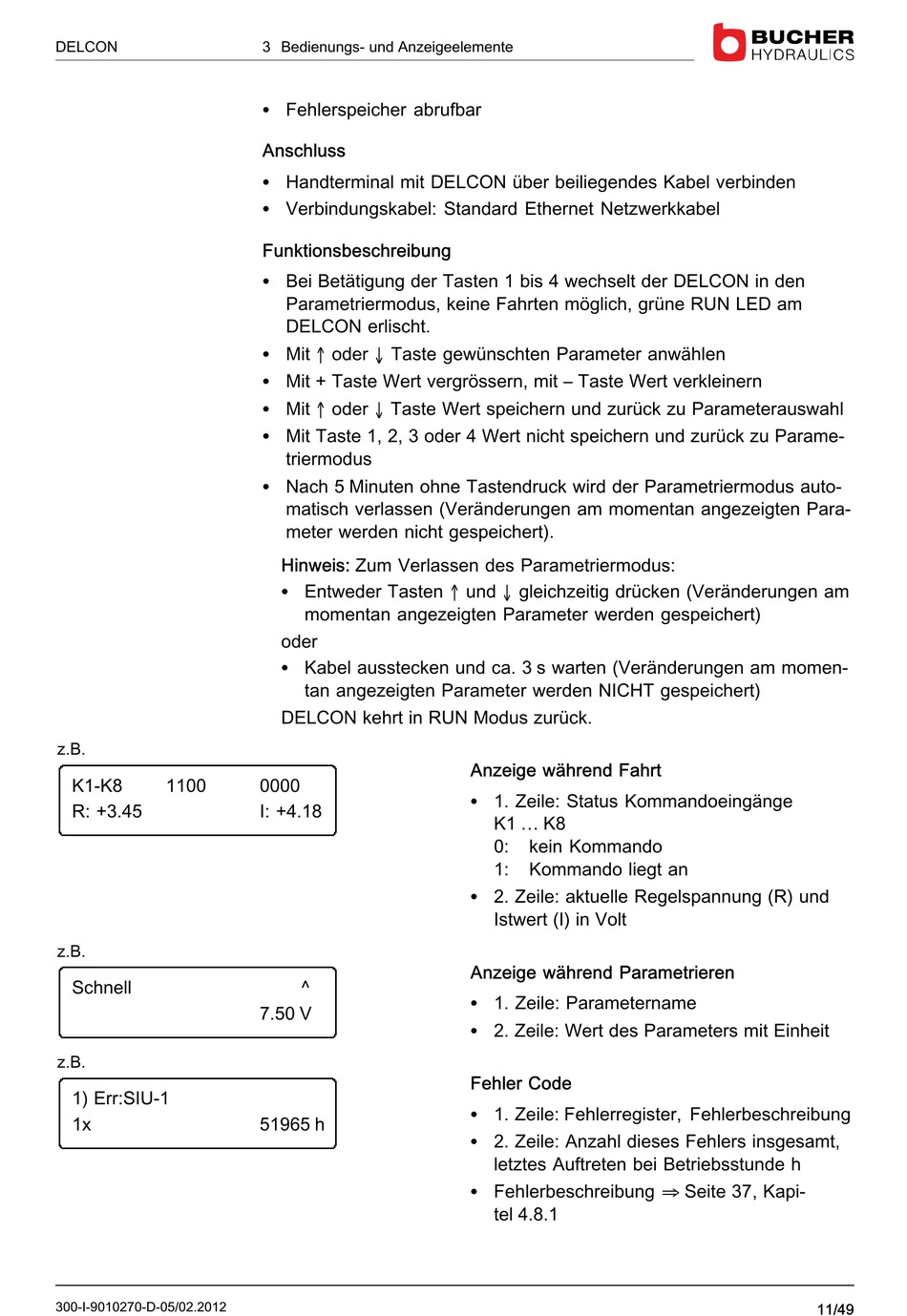

3 Bedienungs- und Anzeigeelemente
S Fehlerspeicher abrufbar
Anschluss
S Handterminal mit DELCON über beiliegendes Kabel verbinden
S Verbindungskabel: Standard Ethernet Netzwerkkabel
Funktionsbeschreibung
S Bei Betätigung der Tasten 1 bis 4 wechselt der DELCON in den
Parametriermodus, keine Fahrten möglich, grüne RUN LED am
DELCON erlischt.
S Mit ↑ oder ↓ Taste gewünschten Parameter anwählen
S Mit + Taste Wert vergrössern, mit – Taste Wert verkleinern
S Mit ↑ oder ↓ Taste Wert speichern und zurück zu Parameterauswahl
S Mit Taste 1, 2, 3 oder 4 Wert nicht speichern und zurück zu Parame
triermodus
S Nach 5 Minuten ohne Tastendruck wird der Parametriermodus auto
matisch verlassen (Veränderungen am momentan angezeigten Para
meter werden nicht gespeichert).
Hinweis: Zum Verlassen des Parametriermodus:
S Entweder Tasten ↑ und ↓ gleichzeitig drücken (Veränderungen am
momentan angezeigten Parameter werden gespeichert)
oder
S Kabel ausstecken und ca. 3 s warten (Veränderungen am momen
tan angezeigten Parameter werden NICHT gespeichert)
DELCON kehrt in RUN Modus zurück.
0000
I: +4.18
^
7.50 V
51965 h
Anzeige während Fahrt
S 1. Zeile: Status Kommandoeingänge
K1 ... K8
0:
kein Kommando
1:
Kommando liegt an
S 2. Zeile: aktuelle Regelspannung (R) und
Istwert (I) in Volt
Anzeige während Parametrieren
S 1. Zeile: Parametername
S 2. Zeile: Wert des Parameters mit Einheit
Fehler Code
S 1. Zeile: Fehlerregister, Fehlerbeschreibung
S 2. Zeile: Anzahl dieses Fehlers insgesamt,
letztes Auftreten bei Betriebsstunde h
S Fehlerbeschreibung ⇒ Seite 37, Kapi
tel 4.8.1
11/49
