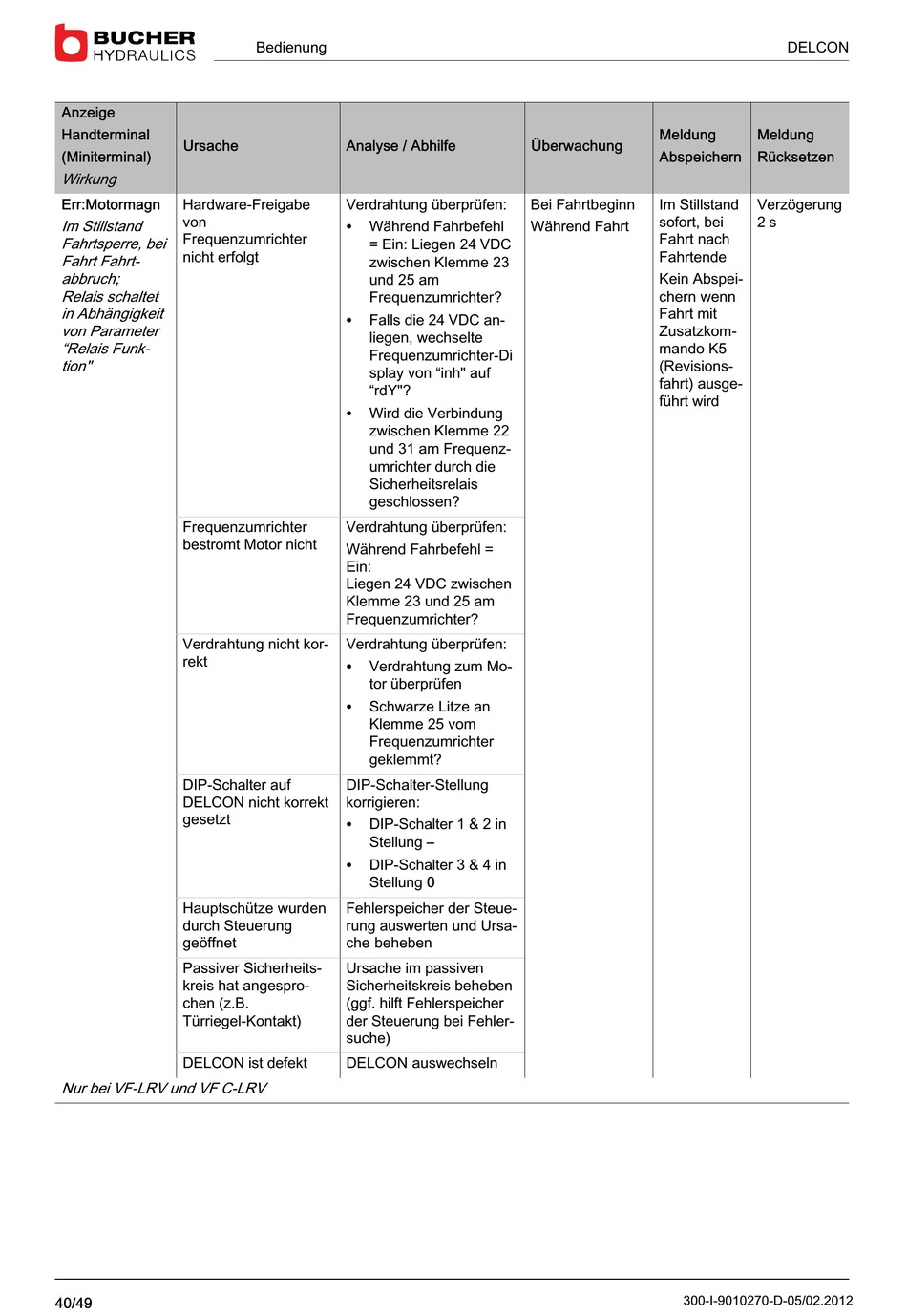

BUCHER Delta DELCON Bedienungsanleitung Seite 40

Anzeige
Handterminal
Ursache
(Miniterminal)
Wirkung
Err:Motormagn Hardware-Freigabe
von
Im Stillstand
Frequenzumrichter
Fahrtsperre, bei
nicht erfolgt
Fahrt Fahrt­
abbruch;
Relais schaltet
in Abhängigkeit
von Parameter
"Relais Funk­
tion"
Frequenzumrichter
bestromt Motor nicht
Verdrahtung nicht kor­
rekt
DIP-Schalter auf
DELCON nicht korrekt
gesetzt
Hauptschütze wurden
durch Steuerung
geöffnet
Passiver Sicherheits­
kreis hat angespro­
chen (z.B.
Türriegel-Kontakt)
DELCON ist defekt
Nur bei VF-LRV und VF C-LRV
40/49
Bedienung
Analyse / Abhilfe
Verdrahtung überprüfen:
S
Während Fahrbefehl
= Ein: Liegen 24 VDC
zwischen Klemme 23
und 25 am
Frequenzumrichter?
S
Falls die 24 VDC an­
liegen, wechselte
Frequenzumrichter-Di
splay von "inh" auf
"rdY"?
S
Wird die Verbindung
zwischen Klemme 22
und 31 am Frequenz­
umrichter durch die
Sicherheitsrelais
geschlossen?
Verdrahtung überprüfen:
Während Fahrbefehl =
Ein:
Liegen 24 VDC zwischen
Klemme 23 und 25 am
Frequenzumrichter?
Verdrahtung überprüfen:
S
Verdrahtung zum Mo­
tor überprüfen
S
Schwarze Litze an
Klemme 25 vom
Frequenzumrichter
geklemmt?
DIP-Schalter-Stellung
korrigieren:
S
DIP-Schalter 1 & 2 in
Stellung –
S
DIP-Schalter 3 & 4 in
Stellung 0
Fehlerspeicher der Steue­
rung auswerten und Ursa­
che beheben
Ursache im passiven
Sicherheitskreis beheben
(ggf. hilft Fehlerspeicher
der Steuerung bei Fehler­
suche)
DELCON auswechseln
Meldung
Überwachung
Abspeichern
Bei Fahrtbeginn Im Stillstand
sofort, bei
Während Fahrt
Fahrt nach
Fahrtende
Kein Abspei­
chern wenn
Fahrt mit
Zusatzkom­
mando K5
(Revisions­
fahrt) ausge­
führt wird
300-I-9010270-D-05/02.2012
DELCON
Meldung
Rücksetzen
Verzögerung
2 s
