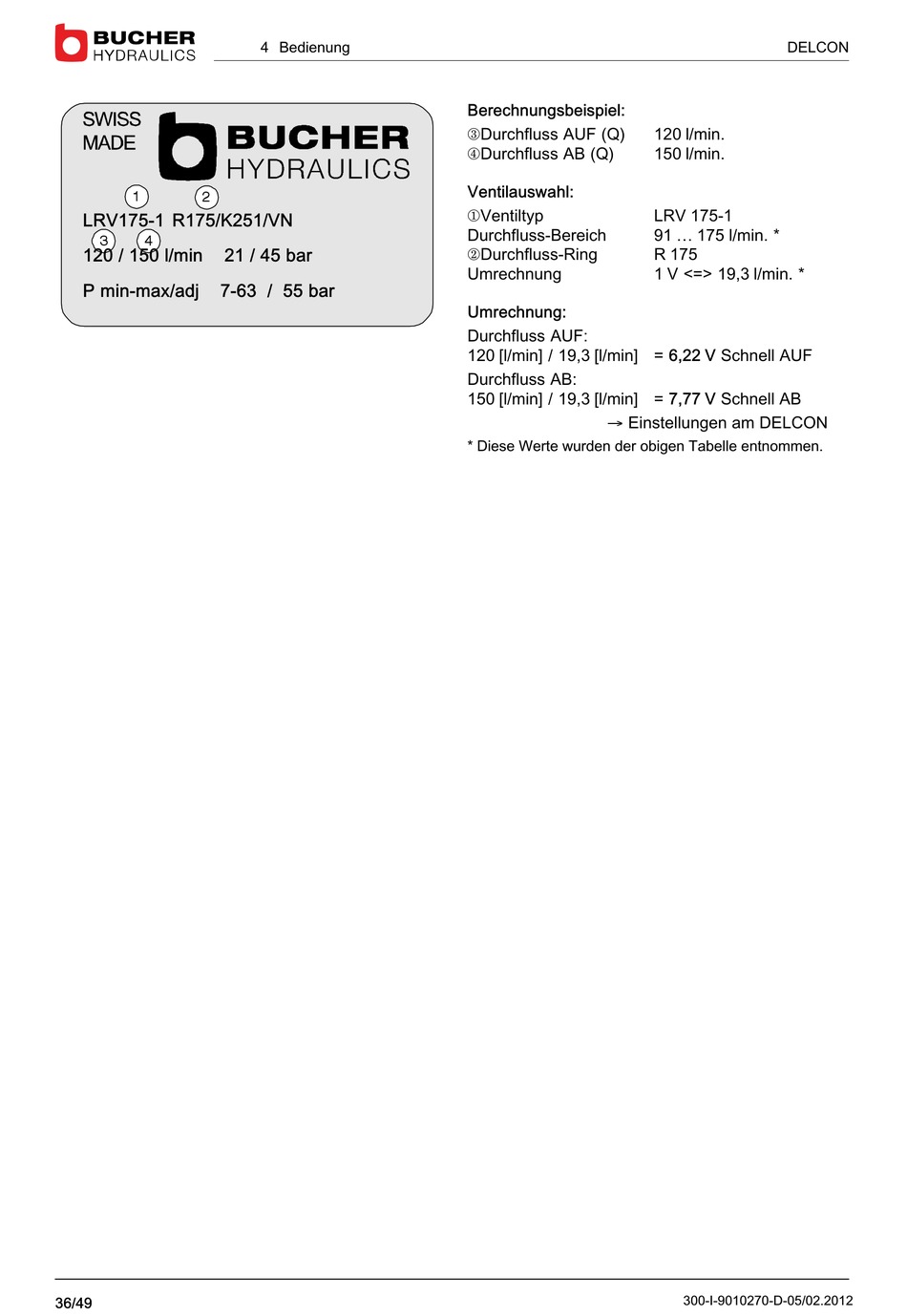

BUCHER Delta DELCON Bedienungsanleitung Seite 36

1
2
LRV175-1 R175/K251/VN
3 4
120 / 150 l/min 21 / 45 bar
P min-max/adj 7-63 / 55 bar
36/49
4 Bedienung
Berechnungsbeispiel:
®Durchfluss AUF (Q)
¯Durchfluss AB (Q)
Ventilauswahl:
¬Ventiltyp
Durchfluss-Bereich
­Durchfluss-Ring
Umrechnung
Umrechnung:
Durchfluss AUF:
120 [l/min] / 19,3 [l/min] = 6,22 V Schnell AUF
Durchfluss AB:
150 [l/min] / 19,3 [l/min] = 7,77 V Schnell AB
→ Einstellungen am DELCON
* Diese Werte wurden der obigen Tabelle entnommen.
DELCON
120 l/min.
150 l/min.
LRV 175-1
91 ... 175 l/min. *
R 175
1 V <=> 19,3 l/min. *
300-I-9010270-D-05/02.2012
