Bedienung
Umlaufdruckeinstellung, wenn Kabine in Sichtweite, mit oder ohne
Handterminal
1. Sicherstellen, dass die Kabine leer ist
Nur wenn die Einstellung OHNE Handterminal vorgenommen wird:
2. Die beiden mit der Aufzugssteuerung verbundenen Klemmen des
Relaisausgangs (entweder 17a, 18 oder 17b, 18 – je nach
Konfiguration des Relaisausgangs) überbrücken
Nur wenn die Einstellung OHNE Handterminal vorgenommen wird:

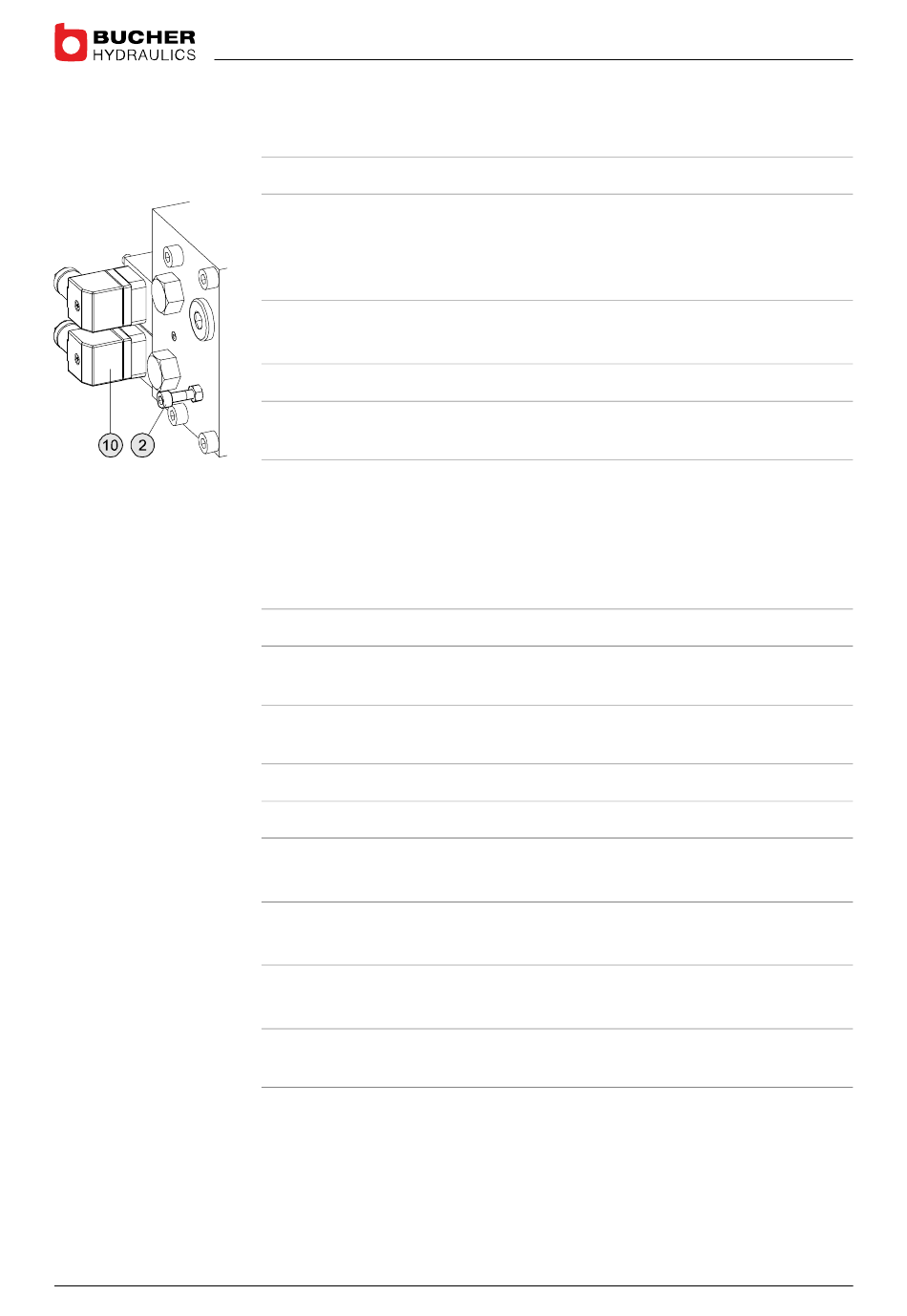

3. AUF-Magnetstecker (10) abnehmen
4. Kontermutter von Umlaufdruckschraube (2) lösen
5. Umlaufdruckschraube (2) ca. 2 Umdrehungen im Gegenuhrzeiger­
sinn herausdrehen
Nur wenn die Einstellung MIT Handterminal vorgenommen wird:
6. Handterminal mit DELCON verbinden und Taste 3 an Handterminal
drücken => Nullpunkt bzw. Istwert wird angezeigt, die Ansteuerung
des AUF-Magnets wird deaktiviert, die Überwachungen der
Soll-/Istwert-Differenz (SIU-1) und der Geschwindigkeit in der
Entriegelungszone (SIU-4) werden deaktiviert
7. AUF-Kommando geben
8. Bei laufendem Motor Umlaufdruckschraube (2) langsam im
Uhrzeigersinn drehen, bis sich Kabine bewegt
9. Umlaufdruckschraube (2) eine halbe Umdrehung im Gegenuhrzei­
gersinn zurückdrehen
10. Kontermutter von Umlaufdruckschraube (2) festziehen
11. AUF-Kommando wegnehmen
Nur wenn die Einstellung MIT Handterminal vorgenommen wird:
12. Handterminal vom DELCON trennen
Nur wenn die Einstellung OHNE Handterminal vorgenommen wird:
13. Die Brücke von den Klemmen des Relaisausgangs entfernen
Nur wenn die Einstellung OHNE Handterminal vorgenommen wird:
14. AUF-Magnetstecker (10) anschliessen
15. Die Angabe des min. statischen Drucks auf dem Typenschild des
Liftregelventils mit dem tatsächlichen Wert überschreiben
Umlaufdruck ist eingestellt
