Dräger PSS 3000 Serie Gebrauchsanweisung

®

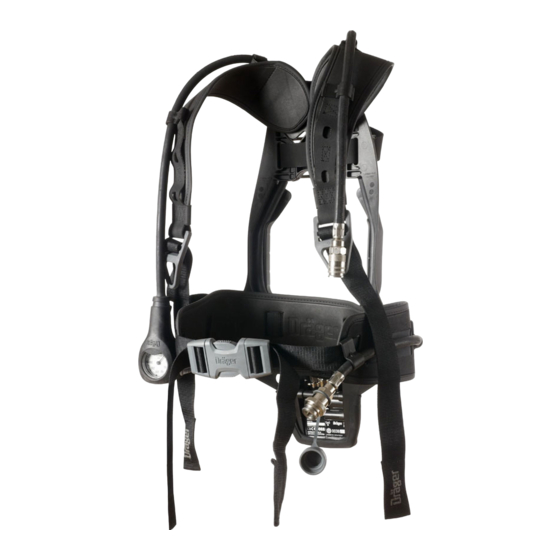

PSS 3000 Serie
Unabhängiges Atemschutzgerät
1 Zu Ihrer Sicherheit
1.1 Allgemeine Sicherheitshinweise
● Gebrauchsanweisung vor dem Gebrauch bitte sorgfältig lesen.
● Gebrauchsanweisung genau beachten. Der Anwender muss die
Anweisungen vollständig verstanden haben und muss diese genau
einhalten. Verwenden Sie das Produkt nur für die in dem
entsprechenden Abschnitt angegebenen Zwecke.
● Heben Sie diese Gebrauchsanweisung gut auf. Stellen Sie sicher,
dass sie gut verwahrt und vom Benutzer des Produkts befolgt wird.
● Nur vollständig ausgebildete und geschulte Anwender dürfen dieses
Produkt verwenden.
● Alle lokalen und nationalen Richtlinien für dieses Produkt müssen
eingehalten werden.
● Die Reparatur und Wartung dieses Produkts darf nur durch geschultes
Fachpersonal erfolgen. Dräger empfiehlt den Abschluss eines
Service-Vertrags für alle Wartungsaktivitäten sowie die Ausführung
aller Reparaturarbeiten durch Dräger.
● Das Produkt muss von geschultem Fachpersonal geprüft und gewartet
werden, wie im Abschnitt „Wartung" beschrieben.
● Nur Original Dräger-Ersatzteile und Zubehör verwenden, sonst kann
die ordnungsgemäße Funktion des Produkts beeinträchtigt werden.
● Keine schadhaften oder unvollständigen Produkte verwenden und
keine Modifikationen an dem Produkt durchführen.
● Im Fall von Mängeln oder Defekten von Komponenten ist Dräger zu
benachrichtigen.
● Die zugeführte Luft hat den Anforderungen für Atemluft nach EN12021
zu entsprechen.
1.2 Definitionen von Alarmhinweisen
Die Alarmhinweise in diesem Dokument dienen als Hinweise auf Stellen,
die vom Benutzer eine erhöhte Aufmerksamkeit erfordern. Im Folgenden
finden Sie eine Definition der einzelnen Symbole:
WARNUNG
Weist auf eine potentielle Gefahr hin, die, wenn sie nicht gemieden
wird, zum Tod oder zu schweren Verletzungen führen kann.
VORSICHT
Weist auf eine potentielle Gefahr hin, die, wenn sie nicht gemieden
wird, zu Verletzungen von Personen oder zu Produkt- oder
Umweltschäden führen kann. Kann außerdem vor unsicherer
Handhabung warnen.
HINWEIS
Weist auf zusätzliche Informationen zur Bedienung des Geräts hin.
2 Beschreibung
2.1 Produktübersicht
®
Die Dräger PSS 3000-Serie ist ein unabhängiges Atemschutzgerät das
nach dem System des „offenen Kreislaufs" funktioniert. Die Serie ist mit
zahlreichen Druckluftflaschen, Atemschutzmaske und Lungenautomaten
kompatibel (z.B. Atemschutzmasken der Serie FPS 7000 und Panorama
Nova, PSS Lungenautomaten und Stahl- oder Verbundstoffflaschen).
2.2 Funktionsbeschreibung
Das Tragesystem ist mit einem leichtgewichtigen Rahmen aus Polymer-

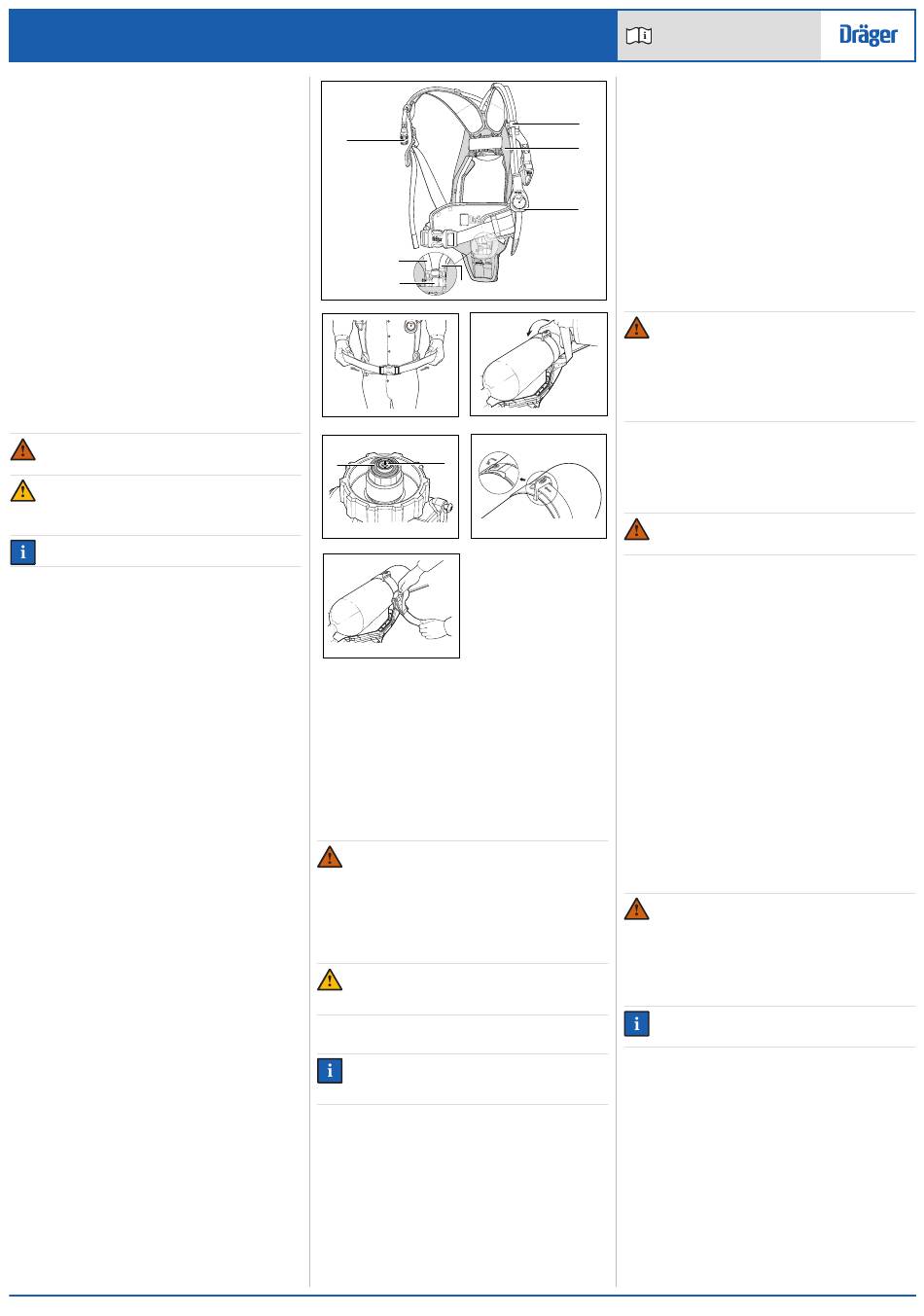

Verbundmaterial (Abb. 1, Artikel 3) ausgestattet. Schulterriemen und
Hüftgurt sind vollständig anpassbar und besitzen Spanngurte sowie
Formpolster an Schulterriemen und Hüftgurt.
Das Gerät arbeitet mit dem hochleistungsfähigen Dräger Druckminderer
(6), der den Flaschendruck reduziert und durch einen Mitteldruckschlauch
(5) und eine Schnellkupplung (1) Atemluft
Lungenautomaten führt. Das Gerät ist mit einem mechanischen
Druckmessgerät (4) ausgestattet, das eine Pfeife besitzt, die ertönt um den
Träger des Geräts bei geringem Flaschendruck zu warnen. Ein
Dualdruckschlauch (7) führt Luft zur Pfeife, wenn diese aktiviert ist, und ein
internes Kapillarröhrchen führt den Hochdruck von der Flasche zum
Manometer.
Die Luftschläuche und der Druckminderer sind in den Rahmen integriert,
um ein Hängenbleiben zu verhindern und einen besseren Schutz der
Komponenten zu gewährleisten. Die Schlauchclips (2) halten die
Luftschläuche auf den Tragriemen in Position.
Druckluftflaschen, Lungenautomaten und Atemschutzmasken
Die Dräger PSS 3000-Serie ist mit einer einzelnen Stahl- oder
Verbundstoffflasche mit einer Kapazität von 4 bis 9 Litern und einem Druck
von 200 oder 300 bar kompatibel. Ausführliche Beschreibungen und
Benutzerhandbücher finden Sie in den separaten Anleitungen für Flasche,
Maske oder Lungenautomat.
2.3 Verwendungszweck
Das Atemschutzgerät der PSS 3000-Serie, ausgestattet mit Flasche,
Lungenautomat und Atemschutzmaske, ist für den Gebrauch durch
Rettungsdienste und für industrielle Anwendungen vorgesehen, die ein
hohes Maß an Atemschutz erfordern.
Atemschutzgerät versorgt den Träger mit Atemschutz für die Arbeit unter
verunreinigten oder sauerstoffarmen Bedingungen und ist für die
Brandbekämpfung geeignet.
Flasche, Lungenautomat, Atemschutzmaske und andere mit diesem
Produkt verwendete Zubehörteile müssen von Dräger zugelassene
Komponenten sein und gemäß der genehmigten Konfigurationen montiert
werden. Weitere Informationen erhalten Sie bei Dräger.
Verwendung in explosionsgefährdeter Umgebung
Die Elektronikbaugruppen sind nach ATEX zertifiziert.
2.4 Zulassungen
Die Europäischen Normen und Richtlinien, nach denen dieses Produkt
zugelassen ist, sind in der Konformitätserklärung angegeben (siehe
Konformitätserklärung oder www.draeger.com/product-certificates).
®
PSS ist eine eingetragene Marke von Dräger
1
1
2.5 Erklärung der Markierungen und Symbole
Für eine Erklärung der Symbole und der auf der Ausrüstung angebrachten
Markierungen der jeweiligen Zulassungsstellungen wenden Sie sich bitte
an die zuständige Behörde. Sonstige Beispiele für Markierungen auf
Bauteilen des Atemschutzgeräts:
BRAC-1359
08/09
3356812 oder R21034 –
zum angebauten
SF
LF
3 Gebrauch
WARNUNG
Nur geschultes Fachpersonal darf das Atemschutzgerät vorbereiten
und anwenden. Vergewissern Sie sich, dass keine Zubehörteile,
Zusatzgeräte
behindern und dass diese kein Sicherheitsrisiko darstellen.
Die effektive Arbeitsdauer des Geräts ist von der verfügbaren
Luftzufuhr und der Atemfrequenz des Trägers abhängig.
Druckluftflaschen
Bemessungsdruck auffüllen. Niemals eine Flasche in Betrieb
nehmen, die zu weniger als 90 Prozent befüllt ist (oder mehr falls
durch nationale Richtlinien vorgeschrieben).
VORSICHT
Zum Öffnen oder Schließen eines Flaschenventils darf weder Gewalt
noch Werkzeuge angewendet werden. Das Atemschutzgerät darf
nicht fallen gelassen oder auf den Boden geworfen werden.
Das fertig montierte
3.1 Vorbereitung für den Betrieb
HINWEIS
Es ist möglich, dass sich auf der Oberseite des Manometers noch
eine dünne Schutzfolie befindet. Entfernen Sie diese Folie vor dem
ersten Gebrauch.
1. Sichtprüfung des Atemschutzgeräts durchführen (siehe Abschnitt 3.5.1).
2. Druckluftflasche anbringen (siehe Abschnitt 3.5.2).
3. Bei Atemschutzgeräten
Lungenautomaten den Stecknippel erst lösen und dann wieder
einstecken. Zum Einstecken den Stecknippel in die Kupplungsdose
drücken, bis er hörbar einrastet. Siehe die Informationen zur
Problembehebung in Abschnitt 4, wenn beim Lösen oder Einstecken
Probleme auftreten.
4. Bei Verwendung eines Überdrucklungenautomaten den Resetknopf
drücken (siehe Gebrauchsanweisung des Lungenautomaten).
5. Komplette Funktionsprüfung des Atemschutzgeräts durchführen
(siehe Abschnitt 3.5.3).
6. Den Lungenautomaten an die Atemschutzmaske anschließen und
durch vorsichtiges Ziehen an beiden Seiten der Kupplung überprüfen,
ob die Verbindung sicher ist.
7
6
5
2
3108
2
3
3104
4
3109
– Dräger Seriennummer
– Monat und Jahr der Herstellung
Dräger Sachnummer
– Standard-Force-Kupplung
– Low-Force-Kupplung
oder Schutzkleidungsgegenstände das
vor dem Gebrauch auf den
mit Mitteldruckkupplung
Gebrauchsanweisung
3.2 Anlegen des Atemschutzgeräts
1. Schulterriemen und Hüftgurt komplett lösen und das Atemschutzgerät
anlegen.
2. Dabei überprüfen, dass die Schulterriemen nicht verdreht sind und an
2
den Schulterriemen ziehen, so dass das Gewicht des Systems auf den
Schultern lagert. Noch nicht bis zum Anschlag festziehen.
3
3. Die Gürtelschnalle des Gurts schließen und an den Enden des
Hüftgurts ziehen, bis dieser sicher und bequem sitzt (Abb. 2). Die
Enden des Gurts hinter dem Hüftpolster oder dem Gurt feststecken.
4. Die Schulterriemen festziehen, bis das Atemschutzgerät sicher und
bequem auf der Hüfte sitzt. Nicht zu stark anziehen. Die Enden des
Gurts hinter dem Hüftpolster oder dem Gurt feststecken.
5. Die Kopfbänderung der Atemschutzmaske ganz lösen und das
4
Trageband hinten über den Nacken legen.
6. Bei Verwendung eines Überdrucklungenautomaten den Resetknopf
drücken.
7. Das Flaschenventil langsam bis zum Anschlag öffnen, um Druck in
dem System aufzubauen.
8. Die Atemschutzmaske anlegen und der Maske auf richtigen und dichten
Sitz prüfen (siehe Gebrauchsanweisung der Atemschutzmaske).
1
3.3 Während des Betriebs
3106
WARNUNG
Öffnen Sie das Flaschenventil bis zum Anschlag und vergewissern
Sie sich, dass es während des Betriebs geöffnet bleibt.
Anwender sollten sich vor Einsetzen der Warnung des Pfeiftons in
einer sicheren Umgebung befinden. Bei Ertönen der Warnung
während des Betriebs sofort in eine sichere Umgebung begeben.
Bei Verwendung des Luftzuschussknopfes wird zusätzlich Luft
aus der Flasche verbraucht und die Arbeitsdauer des Geräts
5
verringert sich rapide.
3110
● Den verbleibenden Flaschendruck regelmäßig am Manometer
überprüfen.
● Wenn ergänzende Luftzufuhr
Luftzuschussknopf vorne am Lungenautomaten drücken, um
zusätzliche Luft in die Atemschutzmaske zu leiten.
3.4 Nach dem Betrieb
WARNUNG
6
Das Atemschutzgerät nicht ablegen, bevor Sie eine Umgebung
erreicht haben, in der Sie sicher atmen können.
3111
1. Kopfbänderung der Atemschutzmaske lösen. Da die Abdichtung zum
Gesicht nicht mehr
Überdruckautomaten den Resetknopf drücken. Die Atemschutzmaske
abnehmen.
2. Das Flaschenventil schließen.
3. Auf die Luftzuschussknopf drücken, um den Druck aus dem System
komplett abzulassen. Bei Verwendung eines Überdrucklungenautomaten
den Resetknopf drücken.
4. Die Gürtelschnalle lösen.
5. Die Schnallen der Schulterriemen anheben, um die Riemen zu lösen.
6. Das Atemschutzgerät und die Atemschutzmaske abnehmen
7. Die nach dem Betrieb durchzuführenden Arbeitsschritte aus der
Wartungstabelle durchführen (siehe Abschnitt 5).
8. Druckluftflasche entfernen (siehe Abschnitt 3.5.2), sofern notwendig.
9. Das Atemschutzgerät mit detaillierten Informationen über mögliche
Fehler oder Schäden, die während des Betriebs aufgetreten sind, an
die Service-Abteilung übergeben.
3.5 Allgemeine Benutzeraufgaben
3.5.1 Optische Inspektion
Bei einer optischen Inspektion muss das gesamte Atemschutzgerät
einschließlich aller Einzelteile und Zubehörteile überprüft werden.
Überprüfen Sie, ob die Ausrüstung sauber und unbeschädigt ist, wobei Sie
besonders auf die pneumatischen Komponenten, Schläuche und Stecker
achten sollten. Typische Zeichen von Schäden, die die Bedienung des
Atemschutzgeräts beeinträchtigen
Stoßschäden, Kratzer, Schnitte, Rost oder Verfärbungen. Schäden an das
Servicepersonal weiterleiten und das Gerät nicht verwenden, bis die
Fehler behoben sind.
3.5.2 Anschließen und Entfernen der Druckluftflasche
Gerät
WARNUNG
Das Abblasen von Druckluft kann Verletzungen des Anwenders
oder anderes Personals
vollen
Atemschutzgeräts zur
Flaschenventil und entlüften Sie das System vollständig, bevor Sie
versuchen, eine Druckluftflasche abzutrennen.
Stoßschäden an Flaschenventil oder am Steckverbinder des
Druckminderers können die Ventilverbindung unterbrechen oder
zu Undichtigkeit führen.
Atemschutzgerät sorgsam behandeln.
HINWEIS
Für andere Druckluftflaschenanschlüsse die jeweilige Gebrauchs-
anweisung prüfen.
Anbringen einer Flasche mit passendem Gewindeanschluss
1. Die Gewinde des Anschlusses von Flaschenventil und Druckminderer
überprüfen. Sichergehen, dass die O-Ring Dichtung (Abb. 3, Artikel 1)
und der gesinterte Filter (2) im Druckminderer sauber und unbeschädigt
sind.
2. Das Gerät horizontal, mit dem Druckminderer nach oben, ablegen,
und das Flaschenband vollständig ausziehen.
3. Flasche durch die Öse des Bands ziehen und das Ventil und den
für den
Druckminderer aufeinander ausrichten.
4. Flasche und Rahmen anheben und vertikal aufstellen (auf das Ende
der Flasche gegenüber des Ventils gestützt).
5. Das Handrad des Druckminderers nur mit Daumen und Zeigefinder
festziehen, bis eindeutig zu spüren ist, dass Metall an Metall anliegt.
Keine Werkzeuge verwenden. Nicht zu fest anziehen.
6. Das Gerät wieder in die Horizontale bringen.
7. Das Flaschenspannband straffziehen (Abb. 4).
8. Das Band über die Flasche ziehen, um die Verriegelung zu bedienen
(Abb. 5).
9. Das Ende des Bands mit dem Halter des Flaschenspannbands befestigen
(Abb. 6). Zum Anpassen der Position des Flaschenspannbandhalters
Verriegelung lösen.
benötigt wird, kurz auf den
besteht, bei Verwendung eines
könnten sind unter anderem
in direkter Umgebung des
Folge haben. Schließen Sie das
Die Druckluftflasche und das
3358551 (A3-D-P) Seite 1 von 3
