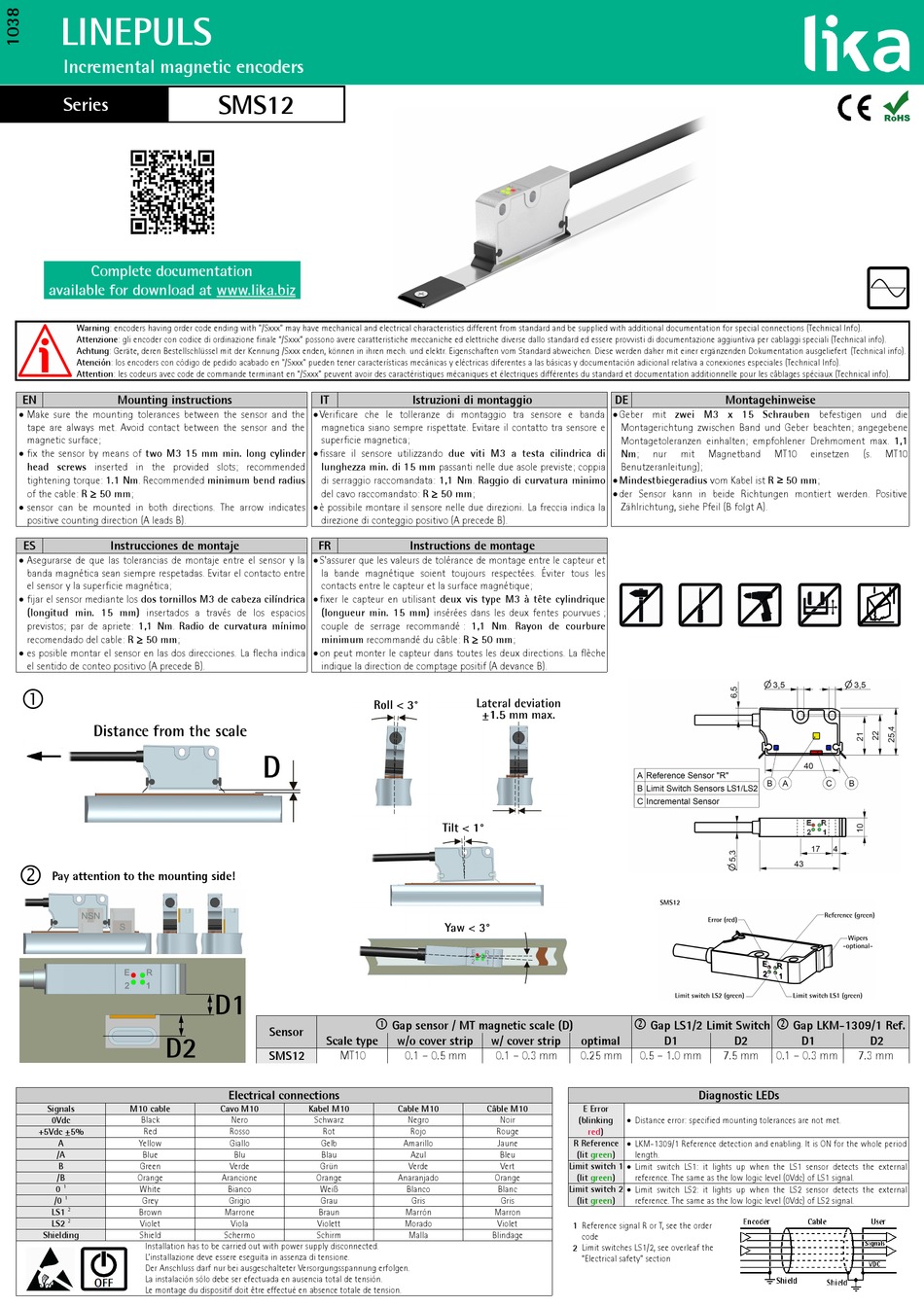

Lika LINEPULS SMS12 Serie Handbuch

LINEPULS
Incremental magnetic encoders
Series
Complete documentation
available for download at www.lika.biz
Warning: encoders having order code ending with "/Sxxx" may have mechanical and electrical characteristics different from standard and be supplied with additional documentation for special connections (Technical Info).
Attenzione: gli encoder con codice di ordinazione finale "/Sxxx" possono avere caratteristiche meccaniche ed elettriche diverse dallo standard ed essere provvisti di documentazione aggiuntiva per cablaggi speciali (Technical info).
Achtung: Geräte, deren Bestellschlüssel mit der Kennung /Sxxx enden, können in ihren mech. und elektr. Eigenschaften vom Standard abweichen. Diese werden daher mit einer ergänzenden Dokumentation ausgeliefert (Technical info).
Atención: los encoders con código de pedido acabado en "/Sxxx" pueden tener características mecánicas y eléctricas diferentes a las básicas y documentación adicional relativa a conexiones especiales (Technical Info).
Attention: les codeurs avec code de commande terminant en "/Sxxx" peuvent avoir des caractéristiques mécaniques et électriques différentes du standard et documentation additionnelle pour les câblages spéciaux (Technical info).
EN Mounting instructions
 Make sure the mounting tolerances between the sensor and the
tape are always met. Avoid contact between the sensor and the
magnetic surface;
 fix the sensor by means of two M3 15 mm min. long cylinder
head screws inserted in the provided slots; recommended
tightening torque: 1.1 Nm. Recommended minimum bend radius
of the cable: R  50 mm;
 sensor can be mounted in both directions. The arrow indicates
positive counting direction (A leads B).
ES Instrucciones de montaje
 Asegurarse de que las tolerancias de montaje entre el sensor y la
banda magnética sean siempre respetadas. Evitar el contacto entre
el sensor y la superficie magnética;
 fijar el sensor mediante los dos tornillos M3 de cabeza cilíndrica
(longitud min. 15 mm) insertados a través de los espacios
previstos; par de apriete: 1,1 Nm. Radio de curvatura mínimo
recomendado del cable: R  50 mm;
 es posible montar el sensor en las dos direcciones. La flecha indica
el sentido de conteo positivo (A precede B).


Pay attention to the mounting side!
Signals M10 cable
0Vdc Black
+5Vdc ±5% Red
A Yellow
/A Blue
B
Green
/B
Orange
0 1 White
/0 1 Grey
LS1 2 Brown
2
LS2 Violet
Shielding
Shield
Installation has to be carried out with power supply disconnected.
L'installazione deve essere eseguita in assenza di tensione.
Der Anschluss darf nur bei ausgeschalteter Versorgungsspannung erfolgen.
La instalación sólo debe ser efectuada en ausencia total de tensión.
Le montage du dispositif doit être effectué en absence totale de tension.
SMS12
IT
 Verificare che le tolleranze di montaggio tra sensore e banda
magnetica siano sempre rispettate. Evitare il contatto tra sensore e
superficie magnetica;
 fissare il sensore utilizzando due viti M3 a testa cilindrica di
lunghezza min. di 15 mm passanti nelle due asole previste; coppia
di serraggio raccomandata: 1,1 Nm. Raggio di curvatura minimo
del cavo raccomandato: R  50 mm;
 è possibile montare il sensore nelle due direzioni. La freccia indica la
direzione di conteggio positivo (A precede B).
FR
 S'assurer que les valeurs de tolérance de montage entre le capteur et
la bande magnétique soient toujours respectées. Éviter tous les
contacts entre le capteur et la surface magnétique;
 fixer le capteur en utilisant deux vis type M3 à tête cylindrique
(longueur min. 15 mm) insérées dans les deux fentes pourvues ;
couple de serrage recommandé : 1,1 Nm. Rayon de courbure
minimum recommandé du câble: R  50 mm;
 on peut monter le capteur dans toutes les deux directions. La flèche
indique la direction de comptage positif (A devance B).

Gap sensor / MT magnetic scale (D)
Sensor
Scale type
SMS12 MT10
Electrical connections
Cavo M10 Kabel M10
Nero Schwarz
Rosso Rot
Giallo Gelb
Blu Blau
Verde Grün
Arancione Orange
Bianco Weiß
Grigio Grau
Marrone Braun
Viola Violett
Schermo Schirm
Istruzioni di montaggio
Instructions de montage
w/o cover strip w/ cover strip
0.1 – 0.5 mm 0.1 – 0.3 mm
Cable M10 Câble M10
Negro Noir
Rojo Rouge
Amarillo Jaune
Azul Bleu
Limit switch 1
Verde Vert
Anaranjado Orange
Blanco Blanc Limit switch 2
Gris Gris
Marrón Marron
Morado Violet
Malla Blindage
DE Montagehinweise
 Geber mit zwei M3 x 15 Schrauben befestigen und die
Montagerichtung zwischen Band und Geber beachten; angegebene
Montagetoleranzen einhalten; empfohlener Drehmoment max. 1,1
Nm;
nur mit Magnetband
Benutzeranleitung);
 Mindestbiegeradius vom Kabel ist R ≥ 50 mm;
 der Sensor kann in beide Richtungen montiert werden. Positive
Zählrichtung, siehe Pfeil (B folgt A).

Gap LS1/2 Limit Switch
optimal D1 D2
0.25 mm 0.5 – 1.0 mm 7.5 mm
Diagnostic LEDs
E Error
(blinking  Distance error: specified mounting tolerances are not met.
red)
R Reference  LKM-1309/1 Reference detection and enabling. It is ON for the whole period
(lit green) length.
 Limit switch LS1: it lights up when the LS1 sensor detects the external
(lit green)
reference. The same as the low logic level (0Vdc) of LS1 signal.
 Limit switch LS2: it lights up when the LS2 sensor detects the external
(lit green) reference. The same as the low logic level (0Vdc) of LS2 signal.
1 Reference signal R or T, see the order
code
2 Limit switches LS1/2, see overleaf the
"Electrical safety" section
MT10 einsetzen (s. MT10

Gap LKM-1309/1 Ref.
D1 D2
0.1 – 0.3 mm 7.3 mm
