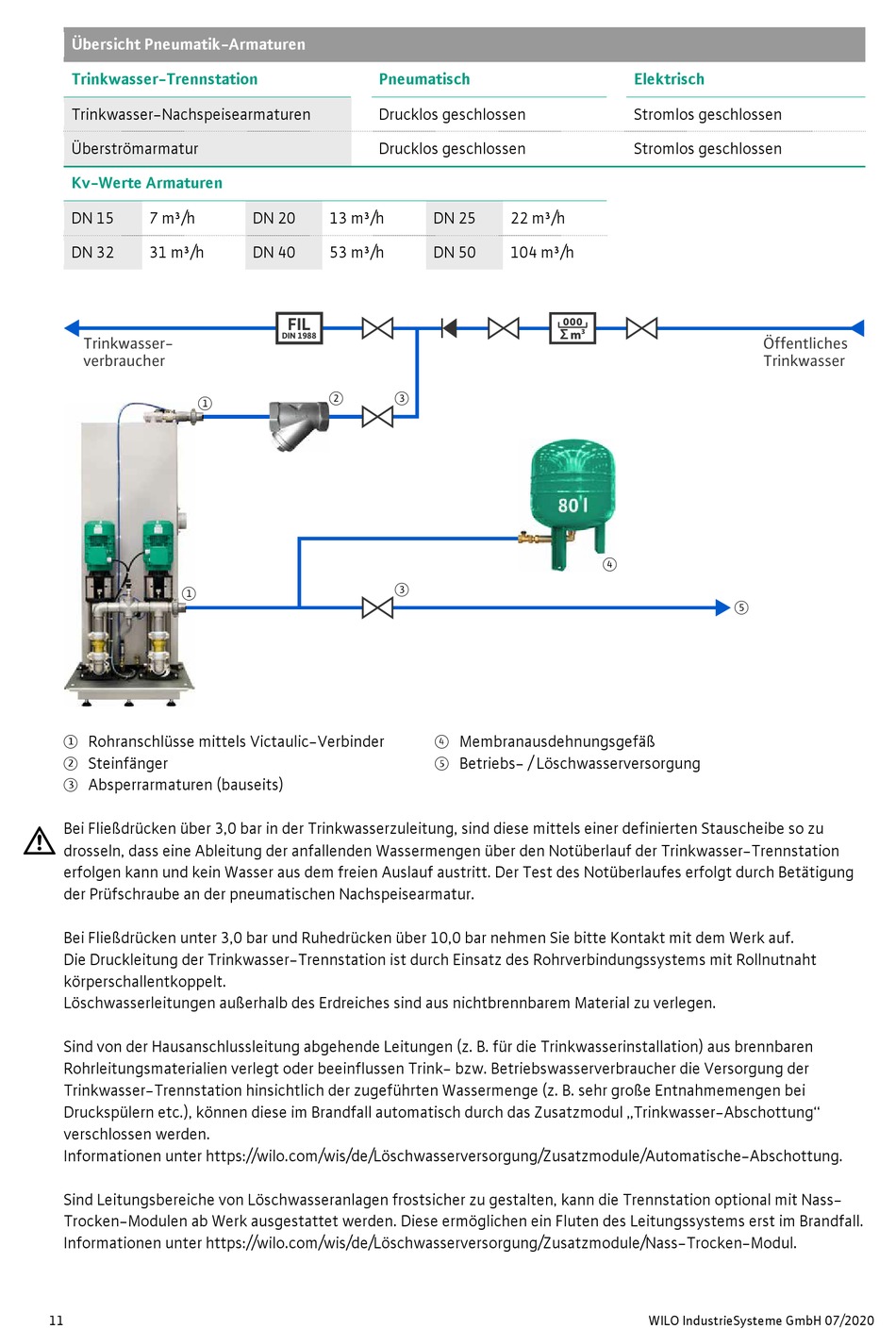

Übersicht Pneumatik-Armaturen
Trinkwasser-Trennstation
Trinkwasser-Nachspeisearmaturen
Überströmarmatur
Kv-Werte Armaturen
DN 15
7 m³/h
DN 32
31 m³/h
Trinkwasser-
verbraucher
›
›
›
Rohranschlüsse mittels Victaulic-Verbinder
œ
Steinfänger
ž
Absperrarmaturen (bauseits)
Bei Fließdrücken über 3,0 bar in der Trinkwasserzuleitung, sind diese mittels einer definierten Stauscheibe so zu
drosseln, dass eine Ableitung der anfallenden Wassermengen über den Notüberlauf der Trinkwasser-Trennstation
erfolgen kann und kein Wasser aus dem freien Auslauf austritt. Der Test des Notüberlaufes erfolgt durch Betätigung
der Prüfschraube an der pneumatischen Nachspeisearmatur.
Bei Fließdrücken unter 3,0 bar und Ruhedrücken über 10,0 bar nehmen Sie bitte Kontakt mit dem Werk auf.
Die Druckleitung der Trinkwasser-Trennstation ist durch Einsatz des Rohrverbindungssystems mit Rollnutnaht
körperschallentkoppelt.
Löschwasserleitungen außerhalb des Erdreiches sind aus nichtbrennbarem Material zu verlegen.
Sind von der Hausanschlussleitung abgehende Leitungen (z. B. für die Trinkwasserinstallation) aus brennbaren
Rohrleitungsmaterialien verlegt oder beeinflussen Trink- bzw. Betriebswasserverbraucher die Versorgung der
Trinkwasser-Trennstation hinsichtlich der zugeführten Wassermenge (z. B. sehr große Entnahmemengen bei
Druckspülern etc.), können diese im Brandfall automatisch durch das Zusatzmodul „Trinkwasser-Abschottung"
verschlossen werden.
Informationen unter https://wilo.com/wis/de/Löschwasserversorgung/Zusatzmodule/Automatische-Abschottung.
Sind Leitungsbereiche von Löschwasseranlagen frostsicher zu gestalten, kann die Trennstation optional mit Nass-
Trocken-Modulen ab Werk ausgestattet werden. Diese ermöglichen ein Fluten des Leitungssystems erst im Brandfall.
Informationen unter https://wilo.com/wis/de/Löschwasserversorgung/Zusatzmodule/Nass-Trocken-Modul.
11
Pneumatisch
Drucklos geschlossen
Drucklos geschlossen
DN 20
13 m³/h
DN 40
53 m³/h
FIL
DIN 1988
œ
ž
ž
DN 25
22 m³/h
DN 50
104 m³/h
Ÿ
Membranausdehnungsgefäß
¡
Betriebs- / Löschwasserversorgung
Elektrisch
Stromlos geschlossen
Stromlos geschlossen
Öffentliches
Trinkwasser
Ÿ
¡
