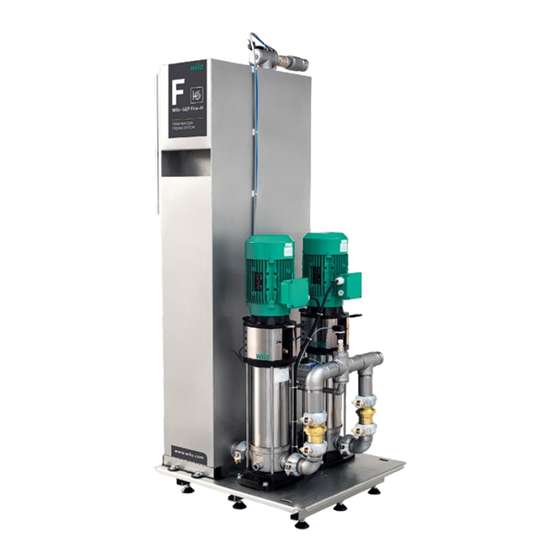

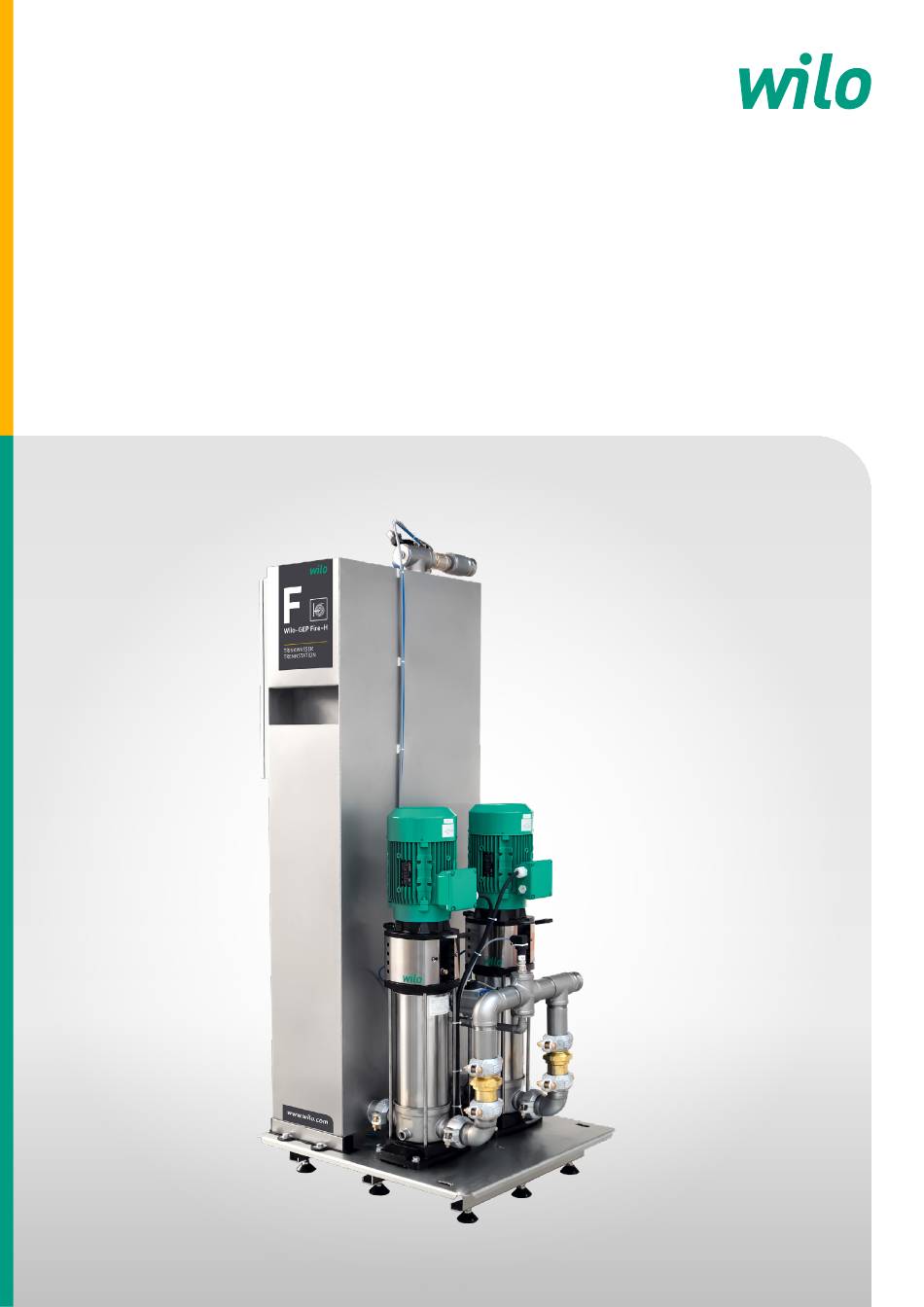

- Seite 1 Pioneering for You Einbau- und Betriebsanleitung Trinkwasser-Trennstation Serie C 320 -325 mit Trinkwasser-Vollversorgung für Betriebs- und/ oder Löschwasserversorgung...
- Seite 2 Einbau- und Betriebsanleitung Trinkwasser-Trennstation Serie C 320-325...
-
Seite 3: Inhaltsverzeichnis
12. Instandhaltung ............................. 22 12.1. Hinweise zu Instandhaltungsmaßnahmen ........................22 12.2. Inspektionen und Wartungen an der Trinkwasser-Trennstation ................22 12.3. Wartung und Instandhaltung / Allgemeine Hinweise ....................22 13. Fehler- und Betriebsmeldungen ......................25 14. Ersatzteile ............................. 25 WILO IndustrieSysteme GmbH 07/2020... -
Seite 4: Allgemeines
• Zu Zwecken des Wettbewerbs unbefugt verwertet Produktes. Sie ist jederzeit in Produktnähe werden. bereitzustellen. Das genaue Beachten dieser Wilo behält sich vor, die genannten Daten ohne An- Anweisung ist Voraussetzung für den kündigung zu ändern und übernimmt keine Gewähr bestimmungsgemäßen Gebrauch und die richtige für technische Ungenauigkeiten und / oder... -
Seite 5: Gefahren Bei Nichtbeachtung Der Sicherheitshinweise
Der Transport ist mittels zugelassener Lastauf- Die Rohrleitungen und Armaturen sind zur nahmemittel durchzuführen. Dabei ist die Lastaufnahme nicht geeignet und dürfen auch nicht Standsicherheit zu beachten, besonders da auf als Anschlag zum Transport benutzt werden. WILO IndustrieSysteme GmbH 07/2020... -
Seite 6: Bestimmungsgemäße Verwendung
Hierfür sollten die örtlichen öffentlichen oder privaten Werkstoffe verweigert wird, kann das Produkt oder Entsorgungsgesellschaften in Anspruch genommen eventuelle umweltgefährdende Werkstoffe an werden. WILO IndustrieSysteme GmbH geliefert werden. 6. Angaben über das Erzeugnis 6.1. Typenschlüssel Marke-Familie Baureihe Klasse / Anschluss Typenklasse Anzahl der Laufräder... -
Seite 7: Allgemeine Produktbeschreibung
• Vorlagebehälter, Die Montage beschränkt sich auf das Einbringen • Regelung, in den Aufstellraum sowie dem Anschließen von • Pneumatikarmaturen mit Drucklufterzeugung, Lösch- oder Betriebswasserleitung und der • Körperschallentkopplung, Trinkwasserleitung. • Messglieder, • Verrohrung in Edelstahlausführung WILO IndustrieSysteme GmbH 07/2020... -
Seite 8: Bauteile Und Regelungsausführung
8. Bauteile und Regelungsausführung 8.1. Anschlussmöglichkeiten Alle elektrischen Anschlüsse sind klemmfertig konfektioniert. Ein verschließbarer Reparaturschalter mit den Schaltstellungen Hand-Aus sowie ein Knebelschalter je Pumpe mit Hand-Automatik-Stellung gewährleisten für alle elektrisch angeschlossenen Geräte einfachste Handhabung und Funktionsüberprüfung. Die Gebäudeleittechnik kann über potentialfreie Kontakte angesteuert werden. 8.2. -
Seite 9: Passwortschutz
Pumpenanlage nicht gewährleistet. Daraus folgend kann es zu Kavitation, bis hin zum Ausfall der Trinkwasser- Trennstation kommen. In die Trinkwasser-Trennstationen von WILO IndustrieSysteme ist eine Pumpennotlaufleitung integriert, welche stets eine definierte Mindestfördermenge zur Kühlung der Pumpe(n) gewährleistet, ein Pumpenausfall durch Kavitation ist somit ausgeschlossen. -
Seite 10: Montage - Allgemein
9. Montage – Allgemein 9.1. Allgemeine Geräteaufstellung ƒ Bei Auslieferung sind je Grundplatte 9 Stellfüße, wie im Bild dargestellt, montiert. Das Gerät ist unter Verwendung der Stellfüße in Lot und Waage aufzustellen. ƒ Das Gerät ist so aufzustellen, dass für Wartungszwecke umseitig 0,50 m Platz zur Verfügung steht; ausgenommen sind Anlagen mit Vollverkleidung. - Seite 11 Druckspülern etc.), können diese im Brandfall automatisch durch das Zusatzmodul „Trinkwasser-Abschottung“ verschlossen werden. Informationen unter https://wilo.com/wis/de/Löschwasserversorgung/Zusatzmodule/Automatische-Abschottung. Sind Leitungsbereiche von Löschwasseranlagen frostsicher zu gestalten, kann die Trennstation optional mit Nass- Trocken-Modulen ab Werk ausgestattet werden. Diese ermöglichen ein Fluten des Leitungssystems erst im Brandfall. Informationen unter https://wilo.com/wis/de/Löschwasserversorgung/Zusatzmodule/Nass-Trocken-Modul. WILO IndustrieSysteme GmbH 07/2020...
-
Seite 12: Absperrarmaturen (Bauseits)
9.3. Absperrarmaturen (bauseits) In allen hydraulischen Ab- und Zugängen sind für Service- und Wartungsarbeiten Absperrarmaturen vorzusehen. Diese sind bei Löschwasseranlagen gegen unbefugtes Schließen zu sichern. Trinkwasser-Trennstationen von WILO IndustrieSysteme können optional mit entsprechenden Armaturen- Sicherungssets ausgeliefert werden. 9.4. Steinfänger Der Löschwasseranlage ist ein Steinfänger der entsprechenden Korngröße vorzuschalten. -
Seite 13: Rohranschlüsse Mittels Victaulic-Verbinder
1. Übergangsstücke und Kupplung liegen der Trennstation bei. 2. Vorgefetteten Dichtungsring aufstecken. 3. Übergangsstück einfügen. 4. Kupplung auflegen und festziehen. Die Nuten der Kupplung greifen in die Rollnutnaht. Die losen mitgelieferten Victaulic-Verbindungen sind zur Einregulierung der Anlage sowie für Wartungszwecke dringend erforderlich. WILO IndustrieSysteme GmbH 07/2020... -
Seite 14: Membranausdehnungsgefäß
9.7. Membranausdehnungsgefäß Bei Trinkwasser-Trennstationen ist ein Membranausdehnungsgefäß von mindestens 50 l im Betriebswassernetz vorzusehen. Der Vordruck im Ausdehnungsgefäß ist auf 0,5 bar unterhalb des Einschaltdruckes einzustellen. Die Einstellung erfolgt bei druckloser Verbindung zur Betriebswasserleitung (Einstellwert siehe Geräteaufschrift). Der Trennstation sind keine Rückflussverhinderer nachzuschalten. Abbildung: Membranausdehnungsgefäß... - Seite 15 Siphon und ohne Hilfsenergie in das nachgeschaltete bauseitige Kanalnetz abzuführen. Voraussetzung hierfür ist ein ausreichender, objektbezogener Kanalanschluss oder die Möglichkeit einer Entwässerung auf eine Freifläche. Ein geeigneter Geruchsverschluss ist in der Trennstation von WILO IndustrieSysteme bereits integriert. Notüberlauf Standard mit Druckentwässerung Siphon im Gerät integriert...
-
Seite 16: Entwässerung Über Pumpen-Notentwässerung
9.9. Entwässerung über Pumpen-Notentwässerung › œ ž Verbraucher › Pneumatische Flutarmatur œ Freispiegelentwässerung ž Drucklufterzeuger Elektroleitung Druckleitung bauseits, Typ H07RN-F 3 × 1,0 mm bauseits, nach DIN 1988-300 Pneumatische Leitung Mindestnennweite Lieferumfang siehe Lieferschein siehe Druckleitung Trinkwasser-Trennstation Die Pumpen-Notentwässerung wird über eine einzelne oder bei großen Volumenströmen auch über mehrere Flutarmaturen realisiert. -
Seite 17: Einregulierung
Sollte dies nicht gegeben sein, ist die nachgespeiste Wassermenge an die abzuführende Wassermenge anzugleichen. Dies erfolgt mittels Montage einer definierten Stauscheibe in die Trinkwasserzuleitung der Trinkwasser-Trennstation. Achtung Erst nach vorstehender Einregulierung der Anlage ist ein hydraulischer Leistungstest der Betriebswasserverbraucher (z. B. Hydranten DIN 14462) zu realisieren. WILO IndustrieSysteme GmbH 07/2020... -
Seite 18: Wartung
9.11. Wartung Um eine unbemerkte Wasserabführung auszuschließen, sind die Flutarmaturen täglich zu inspizieren. WILO IndustrieSysteme empfiehlt ein akustisches Auslösesignal aufzuschalten. Zu diesem Zweck ist der vorhandene Meldekontakt (siehe beiliegendem Schaltplan) zu verwenden. Monatlich ist durch den Betreiber die Funktion der Flutarmaturen mittels Handauslösung zu prüfen. -
Seite 19: Bauseitiger Druckluftanschluss
Feuchtigkeit geschützt sind. Netzanschlusskabel und Stecker sind vor Gebrauch auf Beschädigung zu prüfen. ƒ Standardanlagen dürfen nicht in Explosionsschutzzonen aufgestellt werden. Lediglich Sonderausführungen gemäß ATEX sind in vorstehende Bereiche zu installieren. ƒ Die elektrische Verbindung des GLT-Systems mit der Trinkwasser-Trennstation ist nur mittelbar über Klemme herzustellen. WILO IndustrieSysteme GmbH 07/2020... -
Seite 20: Zusätzliche Anforderungen An Anlagen Für Die Löschwasserversorgung
ƒ Die Elektroanlage hat den allgemeinen Errichtungsbestimmungen IEC 364 / VDE 0100 zu entsprechen. Das Gerät ist für das TN-S System ausgeführt. ƒ Es ist nur eine eigenständige Hauptschutzeinrichtung für die Trinkwasser-Trennstation und deren Komponenten vorzusehen. Der maximal zulässige Bemessungsstrom für die Größenauswahl der Hauptsicherung ist am Typenschild der Schaltgerätekombination, auf der Innenseite der Schaltschranktür, angegeben. -
Seite 21: Bemessungsstrom
Pumpen auf den einfachen Nennstrom anzurechnen. Gesperrte Pumpen, die nur im Redundanzfall anlaufen, werden bei der Leistungsberechnung nicht einbezogen. 10.3. Sicherung WILO IndustrieSysteme GmbH empfiehlt NH-Schmelzsicherungen mit der Auslösecharakteristik bzw. Betriebsklasse gG (alte Bezeichnung: gL) zu verwenden. ƒ Vor Arbeiten an der Anlage ist die Trinkwasser-Trennstation über die Hauptsicherung stromlos zu schalten. -
Seite 22: Sicherung Von Absperrarmaturen / Armaturen-Sicherungs-Set
Die mitgelieferten Pfeile nach Bedarf aufbringen. Die Befestigung auf geputzten Untergründen erfolgt mit den beigelegten Spezial-Nägeln. Auf Betonuntergründen sollte die Beschilderung mit Silikon oder Heißkleber befestigt werden. Anlagendokumente sind direkt am Gerät aufzubewahren. Optional bietet WILO IndustrieSysteme hierfür eine Stahl-Dokumentenbox zur Wandmontage. 12. Instandhaltung 12.1. - Seite 23 Gebäudeleittechnik angezeigt. Zeitraum: Täglich Durchführung: Betreiber Druckleitung Inspektion: Überprüfen auf Beschädigungen, Dichtigkeit und poröse oder abgescheuerte Stellen. Gegebenenfalls Schläuche erneuern. Hinweis Falls Mängel festgestellt werden, wenden Sie sich an Ihren Vertragspartner / Händler. Zeitraum: Jährlich Durchführung: Betreiber WILO IndustrieSysteme GmbH 07/2020...
- Seite 24 Partikelfilter in Zuleitungen Inspektion: Reinigung / Kontrolle monatlich Durchführung: Betreiber Wartung: Jährlich oder bei Erreichen von 2.000 Betriebsstunden Durchführung: Vertragsunternehmen Armaturen Trinkwassernachspeisung Inspektion: Funktion überprüfen Hinweis Falls Mängel festgestellt werden, wenden Sie sich an Ihren Vertragspartner / Händler. Zeitraum: Monatlich Durchführung: Betreiber Wartung:...
-
Seite 25: Fehler- Und Betriebsmeldungen
Informationen zu Fehler- und Betriebsmeldungen der Trinkwasser-Trennstation oder dem Steuergerät erhalten Sie in der beiliegenden Dokumentation. 14. Ersatzteile Die Ersatzteil-Bestellung oder Reparaturaufträge erfolgen über örtliche Fachhandwerker und/oder den Wilo-Kundendienst. Um Rückfragen und Fehlbestellungen zu vermeiden, sind bei jeder Bestellung sämtliche Daten des Typenschildes anzugeben. Technische Änderungen vorbehalten! WILO IndustrieSysteme GmbH 07/2020... - Seite 26 WILO IndustrieSysteme GmbH Chemnitzer Straße 81 09224 Chemnitz T 0371 49502-500 F 0371 49502-510 info.wis@wilo.com Pioneering for You www.wilo.de/wis...
