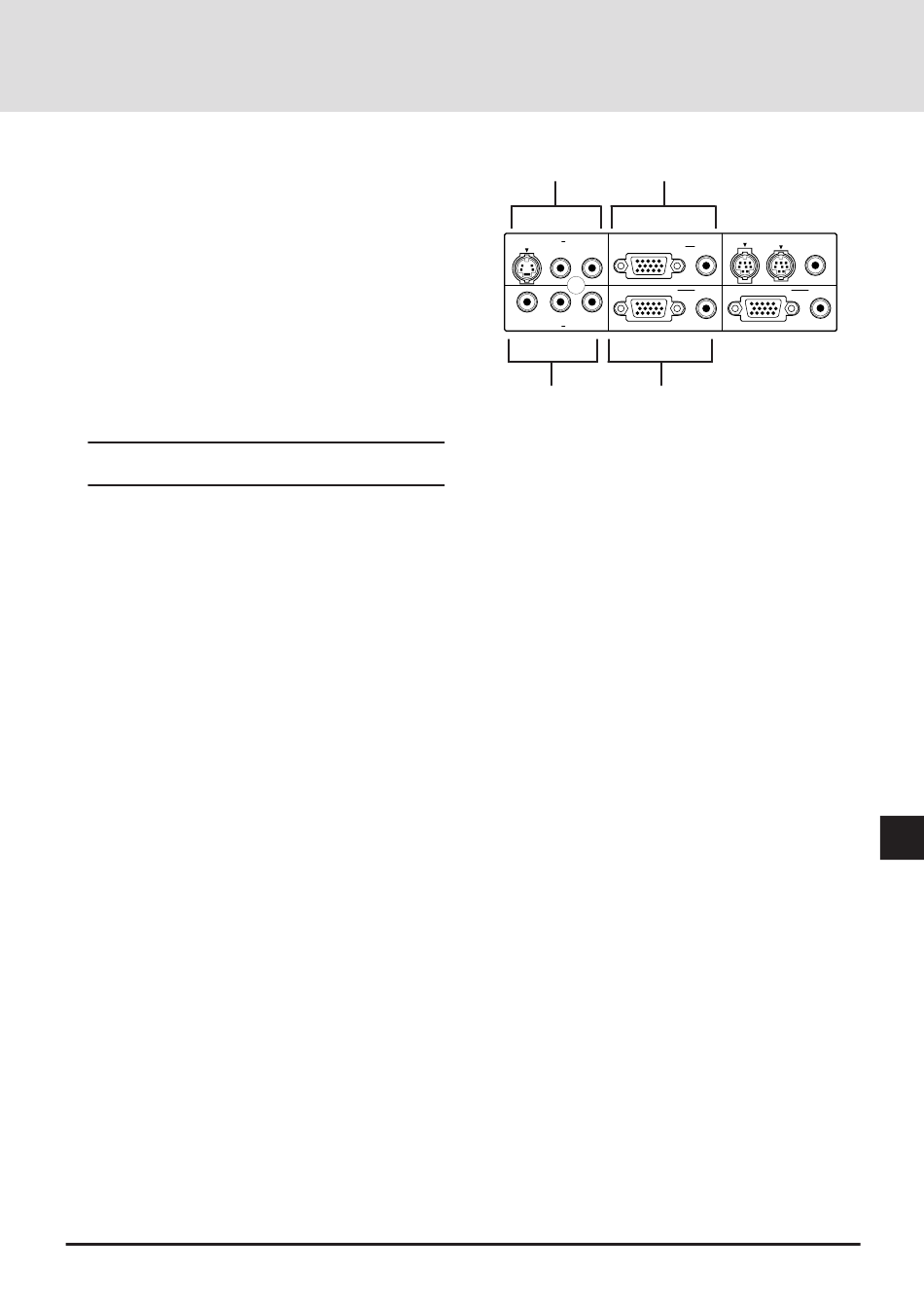

Ausstattung des Anschlußfeldes
Das Anschlußfeld zum Anschluß der Verbindungskabel ist auf der
Rückseite.
1 S-Video-Eingang
Hier schließen Sie zur Video-Projektion den S-Video-
Eingang von einer externen Videoquelle wie z.B. einen
Videorekorder an.
Audio-Eingangsbuchse für den linken
Kanal/Mono
Dies ist der Audio-Eingang für den linken Kanal des Stereo-
Sounds von einem S-Video-Gerät oder -Audio-System. Dieser
Eingang dient auch als monauraler Audio-Eingang.
Audio-Eingangsbuchse für den rechten Kanal
Dies ist der Audio-Eingang für den rechten Kanal des Ste-
reo-Sounds.
HINWEIS: S-Video liefert lebhaftere Farben und eine
höhere Auflösung als die traditionelle Videoformate.
2 Video-Eingang
An diesem Anschluß können Sie einen Videorekorder, DVD
Player, Laser Disc Player oder eine Dokumenten-Kamera
zur Video-Projektion anschließen.
Audio-Eingangsbuchse für den linken
Kanal/Mono
Dies ist der Audio-Eingang für den linken Kanal des Stereo-
Sounds von einem S-Video-Gerät oder -Audio-System.
Dieser Eingang dient auch als monauraler Audio-Eingang.
Audio-Eingangsbuchse für den rechten Kanal
Dies ist der Audio-Eingang für den rechten Kanal des Ste-
reo-Sounds.
3 RGB-Monitor-Ausgangsanschluß (15-poliger Mini-
D-Sub)
Verwenden Sie diesen Anschluß, um Ihr Computerbild an
einen externen Monitor entweder von der Eingangsquelle
RGB 1 oder RGB 2 umzuleiten.
Audio-Ausgang (Minibuchse)
Schließen Sie hier zusätzliche externe Lautsprecher an, um
den Sound von Ihrem Computer, vom Video- oder S-Video-
Eingang zu hören.
4 RGB-Eingang 1 Anschluß (15-poliger Min-D-Sub)
Schließen Sie hier Ihren PC oder andere RGB-Einrichtungen
wie z.B. IBM-kompatible Computer an. Verwenden Sie
hierfür das mitgelieferte Signalkabel. Oder schließen Sie hier
einen Macintosh oder kompatiblen Computer an. Verwenden
Sie dafür das mitgelieferte Signalkabel und den Stiftadapter.
RGB-1-Audio-Eingang (Mini-Buchse)
Schließen Sie hier den RGB-Audioausgang Ihres Compu-
ters oder eines anderen RGB-Gerätes an.
1
S – V I D E O
I N P U T
A U D I O
R G B M O N I T O R O U T P U T
L / M O N O
R
L / M O N O
R
V I D E O
I N P U T
A U D I O
2
G-9
3
PC CONTROL MOUSE OUTPUT
AUDIO
R G B
I N P U T
1
AUDIO
R G B
I N P U T
2
4
REMOTE
CONTROL
INPUT
AUDIO
