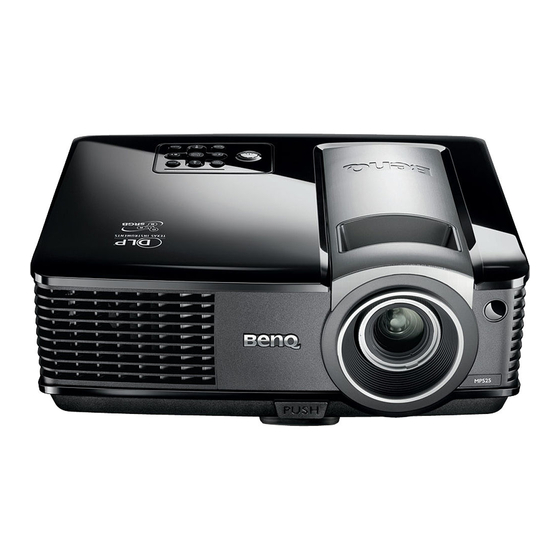

- Seite 1 MP515/MP525/MP526/ MP575/MP576 Digitalprojektor Benutzerhandbuch Willkommen...
-
Seite 2: Inhaltsverzeichnis
Sommario Wichtige Steuerung des Projektors in einem LAN-Umfeld (nur für MP526/ Sicherheitshinweise.....3 MP576) ..........43 Projektor ausschalten......47 Einleitung ......7 Menübedienung ........48 Leistungsmerkmale ....... 7 Wartung ......57 Lieferumfang.......... 8 Außenansicht des Projektors ....9 Pflege des Projektors ......57 Bedienelemente und Funktionen ..10 Lampeninformationen......58 Projektor aufstellen...14 Problemlösung....65... -
Seite 3: Wichtige Sicherheitshinweise
Wichtige Sicherheitshinweise Ihr Projektor wurde so entwickelt und getestet, dass er die neuesten Normen für Sicherheit bei Geräten der Informationstechnologie erfüllt. Um die Sicherheit dieses Produktes zu gewährleisten, müssen Sie jedoch die in diesem Handbuch und auf dem Produkt vermerkten Anweisungen befolgen. Sicherheitshinweise Lesen Sie vor Inbetriebnahme des Öffnen Sie immer die Blende der... - Seite 4 Sicherheitshinweise (Fortsetzung) Während das Gerät in Betrieb ist, Der Projektor muss unbedingt vom treten möglicherweise aus dem Netz getrennt werden, bevor das Belüftungsgitter heiße Luft oder Lampenelement oder andere auffallende Gerüche aus. Dies ist elektronische Bauteile entfernt normal und weist nicht auf einen werden.
- Seite 5 Sicherheitshinweise (Fortsetzung) 12. Stellen Sie das Gerät nicht senkrecht - In der Nähe des Projektors dürfen sich keine leicht entflammbaren auf eine Seite. Andernfalls kann der Stoffe befinden. Projektor umfallen und beschädigt Wenn die Belüftungsöffnungen werden oder Verletzungen blockiert sind, kann Überhitzung im verursachen.
- Seite 6 Wenn Flüssigkeit in den Projektor eindringt, trennen Sie das 3000 m Netzkabel von der Netzsteckdose und (10000 feet) setzen Sie sich mit BenQ in Verbindung, um den Projektor reparieren zu lassen. (0 feet) 16. Stellen Sie den Projektor für den Betrieb immer auf einer ebenen, waagerechten Fläche auf.
-
Seite 7: Einleitung
Einleitung Leistungsmerkmale Der Projektor vereint optische Hochleistungsprojektion und benutzerfreundliches Design und bietet daher hohe Zuverlässigkeit und optimale Bedienbarkeit. Der Projektor bietet die folgenden Leistungsmerkmale. • Mit den LAN-Einstellungen können Sie den Status des Projektors von einem Computere aus über einen Webbrowser einstellen (nur für MP526 und MP576) •... -
Seite 8: Lieferumfang
Lieferumfang Packen Sie den Inhalt vorsichtig aus und prüfen Sie, ob alle unten abgebildeten Teile vorhanden sind. Wenn von diesen Teilen etwas fehlt, wenden Sie sich an den Händler, bei dem Sie das Gerät gekauft haben. Standardzubehör Das mitgelieferte Zubehör ist für Ihr Land geeignet und kann von dem abgebildeten Zubehör abweichen. -
Seite 9: Außenansicht Des Projektors
Vorderer IR-Fernbedienungssensor Projektionslinse Netzkabelanschluss 10. Aussparung für Kensington-Schloss (Diebstahlschutz) 11. Einstellfuß auf Rückseite 12. Löcher für Deckenmontage Rück-/Unterseite 13. Lampenabdeckung (MP515) 14. RS232-Anschluss 15. Signalausgangsbuchse für RGB 16. Signaleingangsbuchse für RGB (PC)/ Component-Video (YPbPr/YCbCr) (MP525/MP575) 17. S-Video-Eingangsbuchse Videoeingangsbuchse 18. RJ45 LAN-Eingangsbuchse 19. -
Seite 10: Bedienelemente Und Funktionen
Bedienelemente und Funktionen Projektor Einzelheiten finden Sie in den Informationen hinter dem Handzeichen Links/ Startet die FAQ-Funktion. "Die Fragefunktion nutzen" auf Seite 40 BLANK Dient dem Ausblenden des Projektionsbildes. "Bild ausblenden" auf Seite 39 TEMP (Temperaturwarnleuchte) Leuchtet rot auf, wenn die Fokusring Temperatur des Projektors zu stark Passt den Fokus des projizierten... - Seite 11 Befestigung mit falschen/zu kurzen Schrauben von der Decke fällt. Der BenQ-Deckenmontagesatz für den Projektor ist im selben Fachgeschäft erhältlich, in dem Sie auch den BenQ-Projektor erworben haben. BenQ empfiehlt, dass Sie außerdem ein separates, mit dem Kensington-Schloss kompatibles Sicherheitskabel kaufen und dieses ordnungsgemäß in der Aussparung für das Kensington-Schloss am Projektor und an der Grundplatte des Deckenmontagegestells anbringen.
-
Seite 12: Fernbedienung
Fernbedienung Einzelheiten finden Sie in den Informationen hinter dem Handzeichen Menu/Exit Aktiviert das OSD (On-Screen Display)-Menü. Geht zum vorherigen OSD-Menü zurück, schließt das Menü und speichert die Menüeinstellungen. "Menüs verwenden" auf Seite 27 Schrägposition-/Pfeiltasten / Auf, / Ab) Dient der manuellen Korrektur von Bildverzerrungen, die durch den Projektionswinkel hervorgerufen werden. -
Seite 13: Reichweite Der Fernbedienung
13. Timer On 14. Timer Set up Aktiviert den OSD-Timer oder zeigt Dient der direkten Eingabe von ihn entsprechend Ihrer Timereinstellungen. Timereinstellungen an. "Präsentations-Timer einstellen" auf Seite 38 "Präsentations-Timer einstellen" auf Seite 38 15. Page Up/Down (Diese Funktion steht für Modelle der MP5-Serie nicht zur Verfügung.) Reichweite der Fernbedienung Der Sensor für die Infrarot (IR)-Fernbedienung befindet... -
Seite 14: Projektor Aufstellen
Tisch vorne Beachten Sie, dass für diese Variante eine spezielle Leinwand für rückwärtige Bei dieser Variante wird der Projektor in Projektion sowie der BenQ- Bodennähe vor der Leinwand positioniert. Deckenmontagesatz erforderlich ist. Diese Variante wird am häufigsten verwendet und ist für einen schnellen Auf- Stellen Sie Decke hinten im Menü... -
Seite 15: Bildgröße Einstellen
Bildes und des vertikalen Versatzes berücksichtigen, die in direkter Relation zum Projektionsabstand stehen. Damit Sie die ideale Position für Ihren Projektor besser bestimmen können, stellt BenQ eine Tabelle mit Leinwandgrößen für das 4:3-Bildformat bereit. Es sind zwei Abstände zu berücksichtigen: der horizontale Abstand von der Mitte der Leinwand (Projektionsabstand) und die Höhe des vertikalen Versatzes des Projektors vom... -
Seite 16: Empfohlene Leinwandgröße Für Einen Bestimmten Abstand Festlegen
Gehen Sie in derselben Zeile weiter nach rechts, und notieren Sie sich den Wert für "Vertikaler Versatz (mm)". Dieser bestimmt den endgültigen vertikalen Versatz des Projektors in Relation zum Rand der Leinwand. Die empfohlene Position des Projektors befindet sich im rechten Winkel zur horizontalen Mitte der Leinwand in dem Abstand zur Leinwand, der im obigen Schritt 2 ermittelt wurde. -
Seite 17: Projektionsgrößen
12453 Aufgrund von Unterschieden in den optischen Komponenten können diese Zahlen um 3% abweichen. Wenn Sie den Projektor dauerhaft montieren möchten, empfiehlt BenQ, vor dem Anbringen Projektionsgröße und -abstand mit dem Projektor an Ort und Stelle zu testen, um die optischen Eigenschaften des jeweiligen Projektors zu berücksichtigen. So können Sie die ideale Montageposition für Ihre spezielle Raumsituation ermitteln. -
Seite 18: Verbindungen
Kabel können über den Elektrofachhandel bezogen werden. • Detaillierte Informationen über Verbindungsmethoden finden Sie auf den Seiten 19-22. Notebook- oder A/V-Gerät Monitor Desktop-Computer (VGA) (DVI) oder Lautsprecher (MP525/MP575 ) (MP526/MP576) (MP515) VGA-Kabel S-Video-Kabel VGA-DVI-A-Kabel Videokabel Adapterkabel für Component- Audiokabel Video zu VGA (D-Sub) Verbindungen... -
Seite 19: Computer Oder Monitor Anschließen
Computer oder Monitor anschließen Computer anschließen Der Projektor kann sowohl an IBM®-kompatible Rechner als auch an Macintosh®- Rechner angeschlossen werden. Zum Anschließen an ältere Versionen von Macintosh- Computern wird ein Macintosh-Adapter benötigt. Projektor an einen Notebook- oder Desktop-Computer anschließen: Schließen Sie das eine Ende des mitgelieferten VGA-Kabels an die D-Sub-Ausgangsbuchse des Computers an. -
Seite 20: Geräte Als Videoquelle Anschließen
• Der D-Sub-Ausgang ist nur dann funktionsfähig, wenn an der COMPUTER -Buchse oder der COMPUTER 1 -Buchse ein entsprechendes D-Sub-Eingangssignal eingeht. • Wenn Sie diese Art der Verbindung verwenden möchten, während sich der Projektor im Standbymodus befindet, stellen Sie sicher, dass die Funktion Monitorausgang im Standbymodus im Menü... -
Seite 21: Component-Video-Quellgerät Anschließen
Component-Video-Quellgerät anschließen Prüfen Sie, ob das Gerät, das als Videoquelle dienen soll, über freie Component-Video- Ausgangsbuchsen verfügt: • Wenn dies der Fall ist, können Sie mit dieser Anleitung fortfahren. • Andernfalls müssen Sie erneut überdenken, welche Methode zum Anschluss des Gerätes in Frage kommt. -
Seite 22: S-Video-/Composite-Video-Quellgerät Anschließen
S-Video-/Composite-Video-Quellgerät anschließen Prüfen Sie, ob das Gerät, das als Videoquelle dienen soll, über eine freie S-Video-/ Video-Ausgangsbuchse verfügt: • Wenn es über beide Buchsen verfügt, verwenden Sie die S-Video-Ausgangsbuchse für die Verbindung, da der S-Video-Anschluss eine bessere Bildqualität bietet als der Video-Anschluss. -
Seite 23: Bedienung
Bedienung Projektor einschalten Verbinden Sie das Netzkabel mit dem Projektor und mit der Netzsteckdose. Schalten Sie die Netzsteckdose ein (sofern ein entsprechender Schalter vorhanden ist). Vergewissern Sie sich, dass die Stromanzeige POWER (Kontrollleuchte) am Projektor nach Anschließen des Netzkabels orange aufleuchtet. - Seite 24 Wenn Sie den Projektor zum ersten Mal einschalten, wählen Sie nach der Anzeige der Anweisungen auf dem Bildschirm eine Sprache für das OSD-Menü aus. Wenn Sie zur Eingabe eines Passwortes aufgefordert werden, drücken Sie die Pfeiltasten, um ein sechsstelliges Passwort einzugeben. Siehe "Passwortfunktion verwenden"...
-
Seite 25: Projizierte Bilder Einstellen
Projizierte Bilder einstellen Projektionswinkel einstellen Der Projektor besitzt einen Schnellspann-Einstellfuß und einen hinteren Einstellfuß. Mit diesen Füßen können die Bildhöhe und der Projektionswinkel eingestellt werden. So passen Sie den Projektionswinkel an: Drücken Sie die Schnellverriegelungstaste, und heben Sie die Vorderseite des Projektors an. Wenn das Bild Ihren Wünschen entsprechend positioniert ist, lassen Sie die Schnellverriegelungstaste los, um den Fuß... - Seite 26 Schrägprojektionskorrektur Bei einer Schrägprojektion ist das projizierte Bild entweder oben oder unten deutlich breiter. Dies tritt auf, wenn der Projektor nicht senkrecht zur Leinwand ausgerichtet ist. Um dies zu korrigieren, können Sie neben der Höheneinstellung des Projektors auch EINEN der folgenden manuellen Schritte durchführen. •...
-
Seite 27: Menüs Verwenden
Menüeinstellungen Digitaler Zoom Autom. Abschaltung Deaktiviert Timer Deaktiviert Bedientastenfeldsperre Sleeptimer Deaktiviert Startbild BenQ Analog RGB Beenden Analog RGB Beenden Drücken Sie zweimal* auf Menu/ Verwenden Sie / , um das Menü Exit auf dem Projektor oder auf EINSTELLUNGEN: Standard zu der Fernbedienung, um das Menü... -
Seite 28: Projektor Sichern
Projektor sichern Kabel mit Sicherheitsschloss verwenden Der Projektor sollte an einem sicheren Ort installiert werden, damit er nicht gestohlen werden kann. Sie können auch ein Schloss, z. B. das Kensington-Schloss kaufen, um den Projektor zu sichern. Auf der Rückseite des Projektors finden Sie eine Auslassung, an der Sie ein Kensington-Schloss befestigen können. -
Seite 29: Wenn Sie Das Passwort Vergessen Haben
Nummer angezeigt. Kundendienst. Notieren Sie die Nummer und schalten Sie Rückrufcode: den Projektor aus. Wenden Sie sich an einen BenQ- 0 2 1 2 Kundendienst in Ihrer Nähe, um die Beenden Nummer zu dekodieren. Sie werden u. U. aufgefordert, anhand eines Kaufbeleges nachzuweisen, dass Sie zur Nutzung des Projektors berechtigt sind. -
Seite 30: Passwort-Funktion Deaktivieren
Nachdem sie gefunden wurde, werden die Informationen zur ausgewählten Quelle 3 Sekunden lang in der Ecke des Bildschirmes angezeigt. Falls mehrere Geräte an den Projektor angeschlossen sind, wiederholen Sie die Schritte (MP515) 1-2, um nach einem weiteren Signal zu suchen. Bedienung... -
Seite 31: Bild Vergrößern Und Nach Details Suchen
• Beim Wechseln zwischen den verschiedenen Eingangssignalen ändert sich die Helligkeit des projizierten Bildes entsprechend. Grafische PC-Daten, die meist statische Bilder umfassen, werden in der Regel heller dargestellt als Videodaten, bei denen es sich meist um bewegte Bilder (Filme) handelt. •... -
Seite 32: Bildformat Auswählen
auch wiederholt auf drücken, bis die ursprüngliche Größe wiederhergestellt wurde. Bildformat auswählen Das "Bildformat" beschreibt, in welchem Verhältnis die Breite und die Höhe des Bildes zueinander stehen. Die meisten analogen Fernseher und Computer besitzen das Format 4:3, Digitales TV und DVDs besitzen dagegen in der Regel das Format 16:9. Dank digitaler Signalverarbeitung sind digitale Anzeigegeräte wie dieser Projektor in der Lage, das Bild dynamisch zu dehnen und zu skalieren und dadurch ein Bildformat zu erzeugen, das von dem des Eingangssignals abweicht. -
Seite 33: Über Das Bildformat
Über das Bildformat • In den folgenden Bildern sind die schwarz markierten Bereiche nicht aktiv und die weiß markierten aktiv. • Auf diesen nicht ausgefüllten schwarzen Bereichen können OSD-Menüs angezeigt werden. Skaliert ein Bild proportional, 4:3: Skaliert ein Bild so, dass es in der Auto: um es an die native Auflösung des Mitte der Leinwand in einem... -
Seite 34: Bildqualität Optimieren
Bildqualität optimieren Verwendung von Wandfarbe Wenn Sie ein Bild auf eine farbige Oberfläche projizieren, z. B. eine Wand, die nicht weiß ist, können Sie mit der Funktion Wandfarbe die Farbe des projizierten Bildes anpassen, um zu vermeiden, dass sich Quellbild und projiziertes Bild farblich unterscheiden. -
Seite 35: Feinabstimmung Der Bildqualität In Den Benutzermodi
Drücken Sie auf Menu/Exit, um das OSD-Menü zu öffnen. Wechseln Sie zum Menü BILD > Bildmodus. Drücken Sie auf , um Benutzer 1 oder Benutzer 2 auszuwählen. Drücken Sie auf , um Referenzmodus zu markieren. Diese Funktion steht nur zur Verfügung, wenn der Modus Benutzer 1 oder Benutzer 2 unter dem Menüelement Bildmodus ausgewählt ist. - Seite 36 Einstellung von Brilliant Color Für diese Funktion wird ein neuer Algorithmus für die Farbverarbeitung und Verbesserungen der Systemstufe verwendet, um eine bessere Helligkeit bei gleichzeitig naturgetreueren und lebhafteren Farben im Bild zu erzielen. Dies ermöglicht eine um 50% stärkere Helligkeit in Mitteltonbildern, die in Videos und Naturszenen häufig vorkommen.
- Seite 37 Einstellungen ändern: Gehen Sie zum Menü BILD, und markieren Sie 3D-Farbverwaltung. Drücken Sie auf dem Projektor auf Mode/Enter oder auf der Fernbedienung auf . Es wird dann die Seite 3D-Farbverwaltung angezeigt. Markieren Sie Primärfarben, und drücken Sie auf , um eine Farbe unter Rot, Gelb, Grün, Zyan, Blau und Magenta auszuwählen.
-
Seite 38: Präsentations-Timer Einstellen
Präsentations-Timer einstellen Der Präsentations-Timer kann die verbleibende Präsentationszeit anzeigen, um Ihnen das Zeitmanagement während Präsentationen zu erleichtern. Gehen Sie wie folgt vor, um diese Funktion zu nutzen: Drücken Sie auf Timer Set up auf der Fernbedienung, oder gehen Sie zum Menü EINSTELLUNGEN: Standard >... -
Seite 39: Bild Ausblenden
Um den Timer zu beenden, gehen Sie folgendermaßen vor. • Fernbedienung benutzen Drücken Sie auf Timer On, und drücken Sie auf / , um Aus zu markieren. Drücken Sie dann auf Mode/Enter. • OSD-Menü verwenden Wechseln Sie zum Menü EINSTELLUNGEN: Standard > Präsentations-Timer und markieren Sie Aus. -
Seite 40: Bild Anhalten
Bild anhalten Drücken Sie auf auf der Fernbedienung, um das Bild anzuhalten. In der linken oberen Bildschirmecke wird "FREEZE" angezeigt. Um den Modus aufzuheben, drücken Sie auf dem Projektor oder auf der Fernbedienung eine beliebige Taste (mit Ausnahme der Taste Page Up/Down). Auch wenn das Bild in der Anzeige angehalten wurde, ist dies auf dem Videorecorder oder einem anderen Gerät nicht der Fall. -
Seite 41: Projektor An Hohen Orten Verwenden
Projektor an hohen Orten verwenden Es wird empfohlen, den Höhenmodus zu verwenden, wenn Sie den Projektor an einem Ort 1500 m–3000 m über dem Meeresspiegel mit einer Umgebungstemperatur von 0°C–35°C benutzen. Verwenden Sie den Höhenmodus nicht, wenn die Höhe des Ortes zwischen 0 m und 1500 m und die Umgebungstemperatur zwischen 0°C und 35°C liegt. -
Seite 42: Ton Einstellen
• Wenn Sie auf Stromversorgung drücken, um den Projektor auszuschalten, ohne vorher die Bedienfeldtastensperre zu deaktivieren, ist das Bedienfeld beim nächsten Einschalten weiterhin gesperrt. Ton einstellen Die im Folgenden vorgenommene Einstellungen beziehen sich auf den/die Lautsprecher des Projektors. Stellen Sie sicher, dass Sie eine ordnungsgemäße Verbindung mit dem Audioausgang des Projektors hergestellt haben. -
Seite 43: Menüanzeige Des Projektors Persönlich Einrichten
Menüanzeige des Projektors persönlich einrichten Die OSD-Menüs können ganz nach Ihren persönlichen Vorlieben eingerichtet werden. Die folgenden Einstellungen haben keine Auswirkungen auf die Projektionseinstellungen, den Betrieb oder die Leistung. • Menü-Anzeigezeit im Menü EINSTELLUNGEN: Standard > Menüeinstellungen stellt die Dauer ein, die das OSD nach dem letzten Tastendruck angezeigt wird. Es kann eine Dauer zwischen 5 und 30 Sekunden in Abständen von 5 Sekunden eingestellt werden. - Seite 44 Drücken Sie auf , um Gesteuert von zu aktivieren, und drücken Sie auf um RJ45 auszuwählen. Drücken Sie auf , um DHCP zu markieren, und drücken Sie auf / , um Ein auszuwählen. Drücken Sie auf , um Anwenden zu markieren, und drücken Sie auf Mode/ Enter.
- Seite 45 Projektor aus der Ferne über einen Webbrowser steuern Nachdem Sie die IP-Adresse für den Projektor erfahren haben und wenn dieser eingeschaltet ist oder sich im Standbymodus befindet, können Sie ihn von einem Computer aus steuern, der an dasselbe Netz angeschlossen ist. Geben Sie die Adresse des Projektors in das Adressenfeld des Browsers ein und klicken Sie auf Go (Gehe zu).
- Seite 46 Auf der Extras-Seite können Sie den Projektor verwalten, die Einstellungen für die LAN-Steuerung konfigurieren und den Fernzugriff auf den Projektor über ein Netzwerk sichern. i. Sie können den Projektor benennen und seinen Ort und die für ihn verantwortliche Person notieren. ii.
-
Seite 47: Projektor Ausschalten
Projektor ausschalten Drücken Sie die Stromversorgung-Taste. Es wird eine Bestätigungsmeldung eingeblendet. Wenn Sie die Meldung nicht innerhalb einiger Sekunden bestätigen, wird sie wieder ausgeblendet. Drücken Sie erneut auf Stromversorgung. Die POWER (Kontrollleuchte) blinkt orangen auf, und die Projektionslampe wird ausgeschaltet, während das Gebläse noch etwa 90 Sekunden weiterläuft, um den Projektor abzukühlen. -
Seite 48: Menübedienung
Menübedienung Menüsystem Beachten Sie, dass die OSD-Menüs je nach ausgewähltem Signaltyp und dem Projektormodell, dass Sie verwenden, variieren können. Hauptmenü Untermenü Optionen Aus/Hellgelb/Rosa/Hellgrün/ Wandfarbe Blau/Schultafel Bildformat Auto/Real/4:3/16:9 Schrägposition DISPLAY Position Phase H-Größe Digitaler Zoom Dynamisch/Präsentation/sRGB/ Bildmodus Kino/Benutzer 1/Benutzer 2 Dynamisch/Präsentation/sRGB/ Referenzmodus Kino Helligkeit... - Seite 49 Autom. Abschaltung 20 min/25 min/30 min Deaktiviert/5 min/10 min/15 min/ Timer 20 min/25 min/30 min Bedientastenfeldsperre Ein/Aus Deaktiviert/30 min/1 Std/2 Std/ Sleeptimer 3 Std/4 Std/8 Std/12 Std Startbild Schwarz/Blau/BenQ Schnellkühlung Ein/Aus Höhenmodus Ein/Aus Ton aus Ein/Aus Audioeinstellungen Lautstärke Ton Ein/Aus Ein/Aus...
- Seite 50 Hauptmenü Untermenü Optionen Verd. Untert. Ein/Aus aktiviert Verd. Untertitel Untert.-Version CC1/CC2/CC3/CC4 Verd. Untert. RJ45/RS232 aktiviert DHCP Ein/Aus EINSTEL- IP-Adresse von LAN- LUNGEN: Projektor Steuerungseinst Erweitert ellungen Subnet-Maske Standard-Gateway DNS-Server Anwenden Einst. zurücksetzen FAQ- Bild und Installation FAQ- Features und Dienste •...
-
Seite 51: Beschreibung Für Jedes Menü
Beschreibung für jedes Menü Funktion Beschreibung (Standardeinstellung/-wert) Korrigiert die Farbe des projizierten Bildes, wenn die Wandfarbe Projektionsfläche nicht weiß ist. Siehe "Verwendung von (Aus) Wandfarbe" auf Seite 34 für weitere Einzelheiten. Je nach Eingangssignalquelle gibt es vier Optionen für die Bildformat Einstellung des Bildformats. - Seite 52 Funktion Beschreibung (Standardeinstellung/-wert) Stellt den Unterschied zwischen hellen und dunklen Bereichen Kontrast im Bild ein. Siehe "Einstellung von Kontrast" auf Seite 35 für weitere Einzelheiten. Dient der Einstellung der Farbsättigung, d. h. der Farbmenge in einem Videobild. Siehe "Einstellung von Farbe" auf Seite 35 für weitere Einzelheiten.
- Seite 53 Wert zwischen 30 Minuten und 12 Stunden Deaktiviert eingestellt werden. Hiermit können Sie festlegen, welches Logo-Bild beim Startbild Einschalten des Projektors angezeigt wird. Es stehen die folgenden Optionen zur Auswahl: BenQ-Logo, Schwarzer (BenQ-Logo) Bildschirm und Blauer Bildschirm. Bedienung...
-
Seite 54: Beschreibung
Funktion Beschreibung (Standardeinstellung /-wert) Aktiviert oder deaktiviert die Schnellkühlungsfunktion. Bei Schnellkühlung Auswahl von Ein wird die Funktion aktiviert und die Kühlphase des Projektors von den normalen 90 Sekunden auf (Ein) ungefähr 30 Sekunden verkürzt. Ein Modus für den Betrieb an hohen Orten. Siehe "Projektor Höhenmodus an hohen Orten verwenden"... - Seite 55 Funktion Beschreibung (Standardeinstellung /-wert) Wählt eine Baudrate aus, die mit der des Computers übereinstimmt, so dass Sie eine Verbindung zum Computer Baudrate über ein RS-232-Kabel herstellen und die Firmware des Projektors aktualisieren bzw. herunterladen können. Diese (115200) Funktion sollte nur von qualifiziertem Fachpersonal genutzt werden.
-
Seite 56: Faq- Bild Und Installation
Funktion Beschreibung (Standardeinstellung /-wert) FAQ- Bild und Installation Zeigt mögliche Lösungen für Probleme an, die beim Betrieb auftreten können. FAQ- Features und Dienste Quelle Zeigt die aktuelle Signalquelle an. Bildmodus Zeigt den ausgewählten Modus im Menü BILD an. Auflösung Zeigt die native Auflösung des Eingangssignals an. Aktueller Farbsystem Systemstatus... -
Seite 57: Wartung
Wartung Pflege des Projektors Der Projektor benötigt nur wenig Wartung. Sie sollten lediglich regelmäßig die Linse und das Gehäuse reinigen. Entfernen Sie außer der Lampe keine Bauteile des Projektors. Wenden Sie sich an den Fachhandel, wenn andere Bauteile ausgetauscht werden müssen. Objektivlinse reinigen Reinigen Sie die Objektivlinse von Staub oder anderen Verschmutzungen. -
Seite 58: Transportieren Des Projektors
Lampenbetriebszeit verlängern Die Projektionslampe ist ein Verschleißteil, welches bei sachgemäßer Verwendung in der Regel 3000-4000 (für den MP575/MP576) und 2000-3000 (für den MP515/MP525/ MP526) Stunden genutzt werden kann. Um die Lampenbetriebsdauer nach Möglichkeit zu verlängern, können Sie folgende Einstellungen im OSD-Menü vornehmen. -
Seite 59: Zeit Des Lampenaustausches
Sie eine neue Lampe ein oder wenden Sie sich an Ihren Händler. Eine verbrauchte Lampe kann zu einer Fehlfunktion des Projektors führen und in manchen Fällen sogar explodieren. Besuchen Sie http://lamp.BenQ.com, um eine Ersatzlampe zu erhalten Die LAMP (Kontrollleuchte) und die TEMP (Temperaturwarnleuchte) leuchten auf, wenn die Lampe heiß... -
Seite 60: Lampe Auswechseln
Nutzungsdauer von Lampe überschritten Verschleißteil. Die Helligkeit der Lampe nimmt mit der Zeit ab. Dieses Verhalten ist normal. Die Neue Lampe bestellen bei lamp.benq.com Lampe kann ausgetauscht werden, wann immer die Leistung merkbar nachlässt. Falls die Lampe nicht bereits zuvor ausgetaucht wurde, sollte sie nach spätestens 3000 Stunden ersetzt werden. - Seite 61 Schalten Sie den Projektor aus und ziehen Sie das Netzkabel aus der Steckdose. Wenn die Lampe heiß ist, warten Sie ungefähr 45 Minuten, bis die Lampe abgekühlt ist, um Verbrennungen zu vermeiden. Schützen Sie die Oberfläche des Projektors, indem Sie auf Ihrem Schreibtisch freien Platz schaffen und den Projektor dann auf einer weichen Unterlage ablegen.
- Seite 62 Ziehen Sie die Lampensteckverbindung aus dem Einschub im Lampenfach heraus. Trennen Sie sie wie gezeigt vom Projektor. Heben Sie den Griff nach oben an. Ziehen Sie die Lampe mit dem Griff aus dem Projektor. • Wenn sie zu schnell herausgenommen wird, kann die Lampe zerbrechen, und die Glassplitter können in den Projektor fallen.
- Seite 63 12. Bringen Sie die Lampenabdeckung wieder am Projektor an. 13. Ziehen Sie die Schrauben zur Sicherung der Lampenabdeckung an. • Eine lose Schraube kann zu einer unzureichenden Verbindung und damit zu Fehlfunktionen führen. • Ziehen Sie die Schraube nicht zu fest an. 14.
- Seite 64 Signalleuchten Signalleuchte Status und Beschreibung Betriebsanzeigen Standby-Modus. Orangene Grün Einschalten. Blinkend Grün Normaler Betrieb. • Der Projektor benötigt 90 Sekunden zur Abkühlung, da er ohne die normale Kühlphase abrupt ausgeschaltet wurde. • Der Projektor benötigt nach der Abschaltung 90 Orangene Sekunden zur Abkühlung.
-
Seite 65: Problemlösung
Problemlösung Der Projektor lässt sich nicht einschalten. Ursache Lösung Stecken Sie das Netzkabel in den Netzanschluss Über das Netzkabel wird kein Strom auf dem Projektor und in die Steckdose. Wenn zugeführt. die Steckdose über einen Schalter verfügt, stellen Sie sicher, dass sie eingeschaltet ist. Sie versuchen, den Projektor während Warten Sie, bis die Kühlphase abgeschlossen ist. -
Seite 66: Technische Daten
Alle Daten können ohne Bekanntmachung geändert werden. Optische Daten Steuerung Auflösung Serielle RS-232-Steuerung 9-polige x 1 (MP525/MP526/MP575/MP576) 1024 x 768 XGA LAN-Steuerung (MP515) (MP526/MP576) 800 x 600 SVGA RJ45 x 1 IR-Empfänger x 1 Anzeigesystem 1-CHIP DMD Eingänge F-Wert des Objektivs F = 2,6 bis 2,8;... -
Seite 67: Abmessungen
Abmessungen 255 mm (B) x 110 mm (H) x 217 mm (T) 60,23 Deckenmontage Schrauben für Deckenmontage: M4 x 8 (Max. L = 8 mm) 189.00 Einheit: mm 100.00 69.41 84.00 50.00 61.00 111.41 107.28 127.12 255.25 218.69 Technische Daten... -
Seite 68: Timingtabelle
Timingtabelle Unterstütztes Timing für PC-Eingang Vertikalfrequenz Horizontalfrequenz Pixelfrequenz Auflösung Modus (Hz) (kHz) (MHz) 720 x 400 720 x 400_70 70,087 31,469 28,3221 VGA_60 59,940 31,469 25,175 VGA_72 72,809 37,861 31,500 640 x 480 VGA_75 75,000 37,500 31,500 VGA_85 85,008 43,269 36,000 SVGA_60 60,317... -
Seite 69: Unterstütztes Timing Für Component-Yp B P R -Eingang
Unterstütztes Timing für Component-YP -Eingang Signalformat Horizontalfrequenz (kHz) Vertikalfrequenz (Hz) 480i(525i)@60Hz 15,73 59,94 480p(525p)@60Hz 31,47 59,94 576i(625i)@50Hz 15,63 50,00 576p(625p)@50Hz 31,25 50,00 720p(750p)@60Hz 45,00 60,00 720p(750p)@50Hz 37,50 50,00 1080i(1125i)@60Hz 33,75 60,00 1080i(1125i)@50Hz 28,13 50,00 1080p@60Hz 67,50 60,00 1080p@50Hz 56,26 50,00 Bei Anzeige eines 1080i(1125i)@60Hz- oder 1080i(1125i)@50Hz-Signals kann es zu leichter Bildvibration kommen. -
Seite 70: Informationen Zu Garantie Und Copyright
Informationen zu Garantie und Copyright Beschränkte Garantie BenQ garantiert, dass dieses Produkt bei normaler Verwendung und Aufbewahrung frei von Material- und Verarbeitungsfehlern ist. Für die Geltendmachung von Garantieansprüchen ist der Nachweis des Kaufdatums erforderlich. Falls bei diesem Produkt während des Garantiezeitraums Fehler auftreten, besteht die einzige Verpflichtung von BenQ und Ihr ausschließliches Recht im... -
Seite 71: Richtlinienerklärungen
Richtlinienerklärungen FCC-Erklärung KLASSE B: Dieses Gerät erzeugt, benutzt und strahlt u. U. Radiofrequenz-Energie aus und kann, falls es nicht entsprechend den Anweisungen installiert und benutzt wird, Funkkommunikation stören. Es gibt allerdings keine Garantie dafür, dass es bei einer bestimmten Installation zu keiner Störung kommt. Ob das Gerät den Radio- oder Fernsehempfang stört, kann durch Ein- und Ausschalten des Geräts festgestellt werden. - Seite 72 Abschnitt 508 BenQ ist darum bemüht, zugängliche Produkte herzustellen und Regierungen bei der Verfügbarmachung zugänglicher Technologien zu unterstützen. Die LCD-Monitore und Projektoren von BenQ sind mit den Richtlinien von Abschnitt 508 konform und verfügen über folgenden Hilfsfeatures: • BenQ-Monitore besitzen farbige „Strom“-Anzeigen. Wenn eine Anzeige grün aufleuchtet, bedeutet dies, dass der Monitor voll mit Strom versorgt wird.
