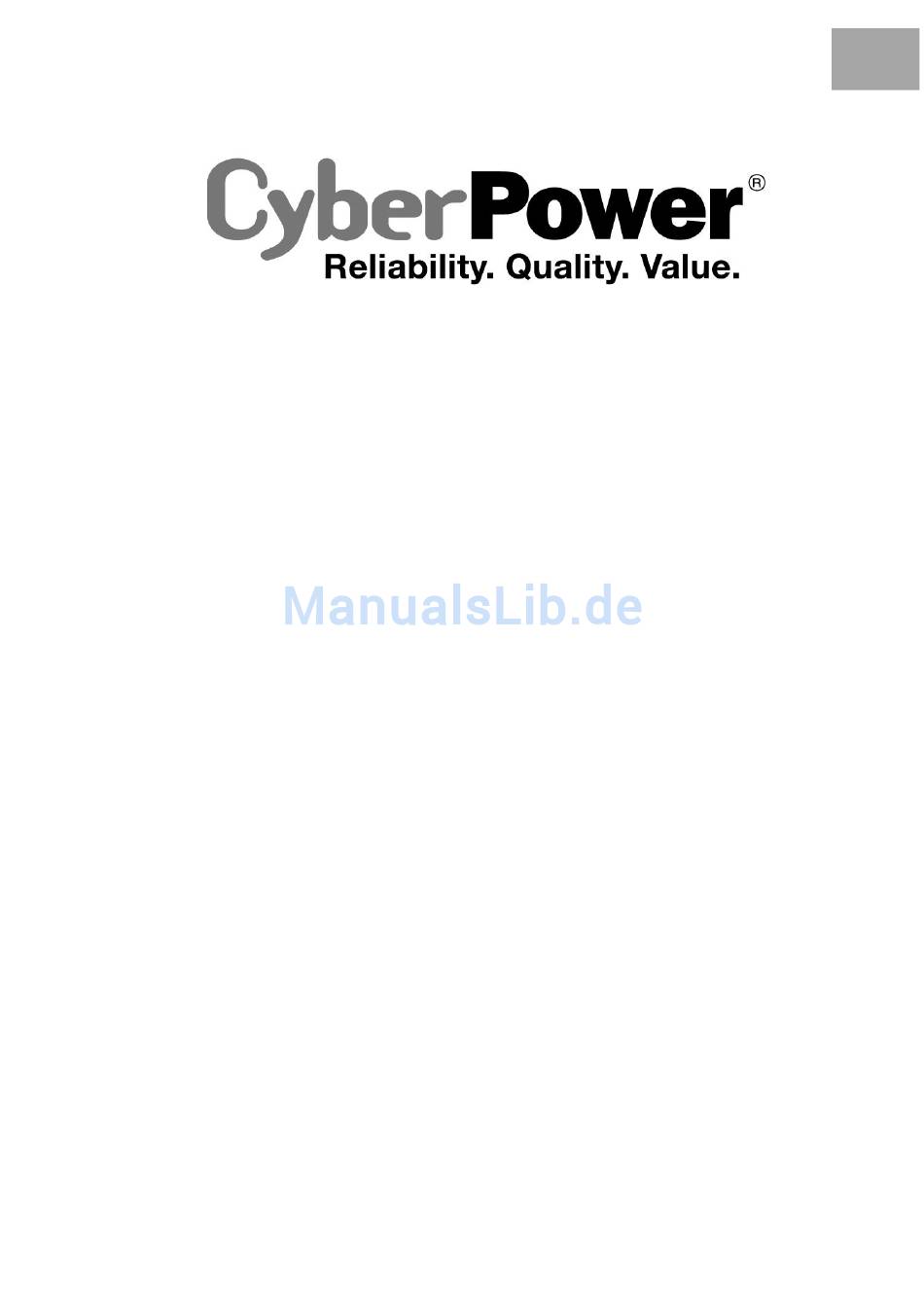

- Seite 1 Bedienungsanleitung Professional Rack Mount LCD Serie PR1000ELCDRT2U/PR1500ELCDRT2U/ PR2200ELCDRT2U K01-0000070-01 Copyright © 2015 CyberPower Systems, Inc.
-
Seite 2: Wichtige Sicherheitshinweise
WICHTIGE SICHERHEITSHINWEISE In dieser Anleitung finden Sie wichtige Hinweise, denen Sie bei der Installation und Wartung der USV und der Batterien befolgen sollten! Bitte lesen Sie die Anleitung vollständig durch, bevor Sie das System auspacken, installieren und in Betrieb nehmen. Folgen Sie den beschriebenen Anweisungen sorgfältig während der Installation und des Betriebes der USV. - Seite 3 Kabel (grau); (8) ein serielles Kabel (DB-9), (9) vier Stromkabel (6 für PR2200ELCDRT2U) AUTOMATISCHE SPANNUNGSREGULIERUNG (AVR) Die USVs PR1000ELCDRT2U/PR1500ELCDRT2U/PR2200ELCDRT2U liefern im Netz- und Batteriebetrieb einen reinen Sinus, die der Netzspannung aus der normalen Steckdose gleicht. Die automatische Spannungsregelung sorgt für eine konstante und sichere Ausgangsspannung der angeschlossenen Geräte.
- Seite 4 INSTALLATION DER HARDWARE 1. Sie können Ihre neue USV gleich nach dem Erhalt nutzen, wir empfehlen aber die Batterien zunächst für mindestens acht Stunden aufzuladen. Damit stellen Sie sicher, dass die Batterie ihre maximale Kapazität erreicht hat. Während des Transportes oder der Lagerung kann es zu teilweiser Entladung gekommen sein.
- Seite 5 GRUNDFUNKTIONEN BESCHREIBUNG VORDER / RÜCKSEITE 1. Netzschalter Haupt-Ein-/Ausschalter für die angeschlossenen Geräte. 2. Funktionsanzeige Diese LED ist unterhalb des Netzschalters und leuchtet auf, wenn das Gerät eingeschaltet und an den Ausgängen keine Störungen anliegen. CRITICAL CRITICAL 250V,10A 250V,10A ...
- Seite 6 Anweisung von qualifizierten Fachleuten. Bitte kontaktieren Sie Ihren Fachhändler oder wenden Sie sich per E-Mail an support@cpsww.de. Notieren Sie sich die Nummer der Ersatzbatterie RBP832 für die Modelle PR1000ELCDRT2U und PR1500ELCDRT2U, bei der PR2200ELCDRT2U die Nummer RBP842. ACHTUNG! Beim Ersetzen der Batterien nur mit der gleichen Art und Anzahl der Batterien oder Akkus ersetzen: BP7.2-12FR(BB) beim Modell PR1000ELCDRT2U/PR1500ELCDRT2U, HR9-12FR(BB) bei...
- Seite 7 Legen Sie Armbanduhr, Ringe und alle metallischen Teile ab. Verwenden sie ausschließlich Werkzeuge mit Isolationsgriffen. Legen Sie KEINESFALLS Werkzeuge oder metallische Teile auf die Batterie oder in das Batteriefach. Tragen Sie keine Gummihandschuhe und Gummistiefel. Vergewissern Sie sich, dass die Batterie nicht versehentlich geerdet ist. Entfernen Sie etwaige Erdungen.
- Seite 8 WECHSELN DER BATTERIEN (Fortsetzung) VORGEHEN BEIM TAUSCH DER BATTERIEN: 1. Entfernen Sie die 2. Entfernen Sie die beiden Frontblende auf der Befestigungsschrauben der rechten Seite. Kabelschutzabdeckung und entfernen Sie diese. 3. Entfernen Sie die beiden 4. Trennen Sie das schwarze und Halteschrauben rote Kabel von der Batterie.
-
Seite 9: Erklärung Der Lcd-Anzeige
ERKLÄRUNG DER LCD-ANZEIGE EINGANGS-Spannungsmesser: Diese Messung zeigt eingehende Wechselspannung der Stromversorgung an. Die USV eingerichtet, mittels (Automatische Spannungsregulierung) die angeschlossenen Endgeräte mit einer stabilen Wechselspannung von 220-240V zu versorgen. Im Falle eines totalen Stromausfalles, einer gefährlichen Unter- oder Überspannung versorgt die USV über einen Spannungswandler die Endgeräte weiter mit einer stabilen Wechselspannung von 220-240V. -
Seite 10: Lcd Einstellungsmenü
LCD EINSTELLUNGSMENÜ 1. Grundeinstellung: a. Drücken Sie die Display-Auswahltaste um den Status der USV einzusehen: Menüpunkt Anzeige Eingangsspannung Ausgangsspannung Ausgangsfrequenz Last Erwartete Laufzeit Ladestand Batteriekapazität ℃ Celsius ℉ Fahrenheit b. Drücken und halten Sie die Display-Auswahltaste 4 Sekunden lang, Befindet sich die USV im Batteriemodus mit aktivem Alarm, wird dieser stumm geschaltet Befindet sich die USV im Strommodus, startet der Tastendruck eine Selbstdiagnose. -
Seite 11: Anleitung Setup Einstellungen
ANLEITUNG SETUP EINSTELLUNGEN Hinweis! Bei Eingabepausen, die länger als 30 Sekunden dauern, wird die LCD Beleuchtung automatisch abgeschaltet und das Menü kehrt in den Basismodus zurück. Hinweis! Haben Sie Einstellungen vorgenommen, die nicht gespeichert werden sollen, gibt es zwei Möglichkeiten: (1) Warten bis die Hintergrundbeleuchtung des LCDs ausgeht (2) 10 Sekunden lang die Display-Auswahltaste drücken und halten CYBERPOWER GREENPOWER USV TECHNOLOGIE... -
Seite 12: Technische Daten
TECHNISCHE DATEN Model PR1000ELCDRT2U PR1500ELCDRT2U PR2200ELCDRT2U Kapazität 1000VA / 900W 1500VA / 1350W 2200VA / 1980V Eingang Eingangssteckertyp IEC 320 C14 IEC 320 C20 Nominale 220Vac – 240Vac Eingangsspannung 160Vac – 290Vac Eingangsspannungsbereich Eingangsfrequenzbereich 50/60Hz +/- 3Hz (automatische Erkennung) Ausgang... -
Seite 13: Fehlersuche
FEHLERSUCHE Problem Mögliche Ursache Lösung Schalten Sie die USV ab und entfernen sie mindestens Der Stromkreis- ein Endgerät. Warten Sie zehn Sekunden und drücken Unterbrecher hat wegen dann den Stromkreis-Unterbrecher-Taster wieder hinein. Überlast angesprochen. Schalten Sie nun die USV wieder ein. Steckdose liefert Batterien sind nicht voll Laden Sie die Batterien wieder auf, indem Sie die USV... - Seite 14 Für weitere Informationen besuchen Sie unser Webseite www.cpsww.de oder kontaktieren Sie uns unter: Cyber Power Systems, Inc. E-Mail: sales@cpsww.de Alle Rechte vorbehalten. Vervielfältigung ist ohne Erlaubnis verboten. Druckfehler vorbehalten. Copyright ©2015 CyberPower Systems Inc., behält sich alle Rechte vor. Reproduktion des Ganzen ®...
