9. INSTALLATION

9.1 Anschluß des Empfängers
VistaLink R
• Videokabel mit BNC-Stecker oder mitgelie-
fertem Adapter mit dem Bildausgabegerät
(Videomonitor, PC etc.) verbinden.
• Spannungsversorgung am Empfänger
einstecken und anschließend das Stecker-
netzteil in die Steckdose stecken
9.2 Befestigung des Senders
VistaLink T an der VistaCam 2

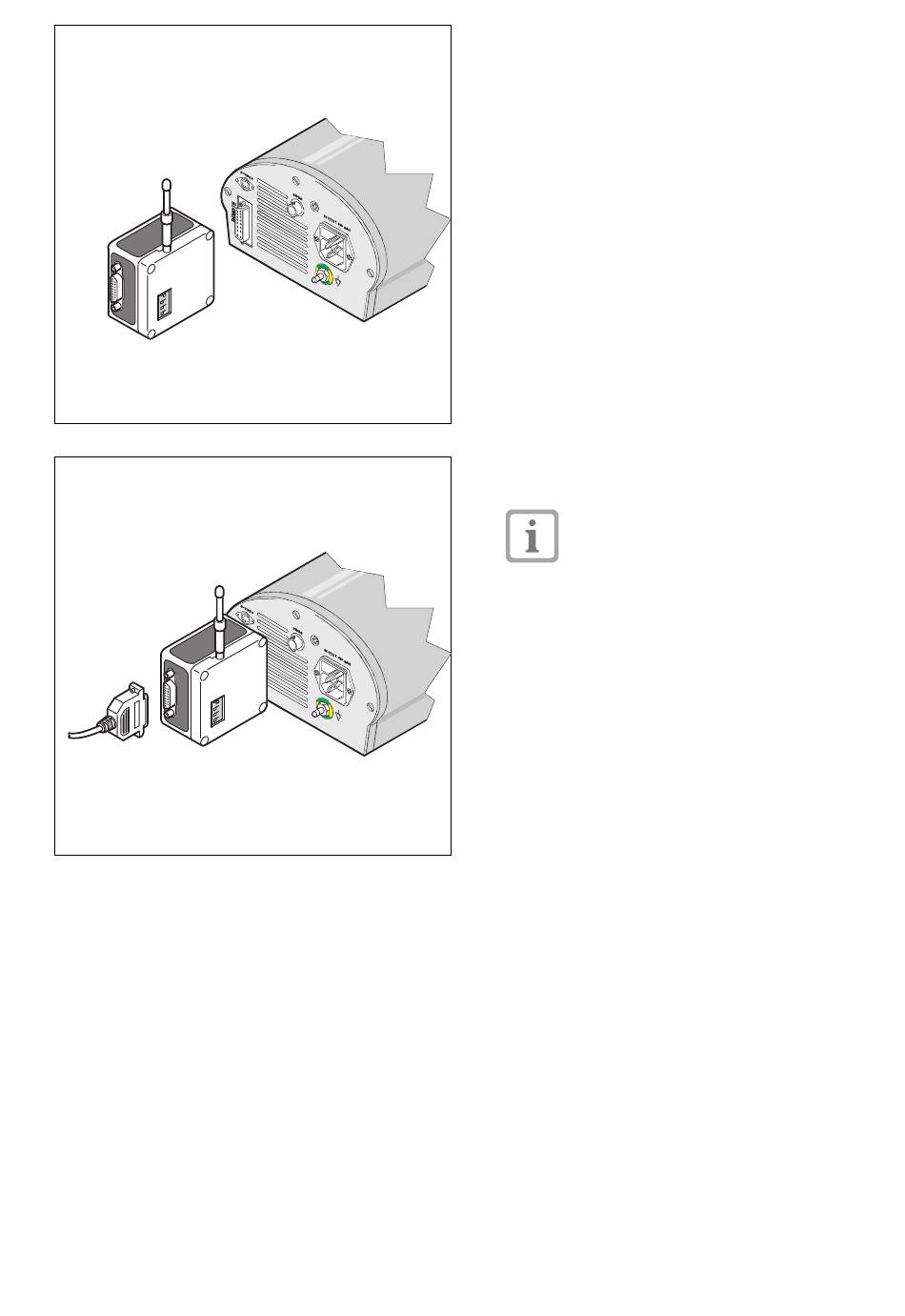

Den VistaLink-Sender an der VistaCam 2 auf
die 15-polige Sub-D Buchse mit der Bezeich-
nung "REMOTE" aufstecken und mit den durch
den Sender durchgeführten Schrauben
sichern.
Ist ein VistaLink-Sender auf die
VistaCam 2 aufgesteckt, sollte am S-
Video oder Videoanschluß zusätzlich
kein Signal abgenommen werden, da
sich die Bildqualität dadurch ver-
schlechtert.
9.3 Befestigung eines Fußschalters
am Sender VistaLink T
Ist in der VistaCam 2 ein Freeze-Modul
eingebaut, kann der Stecker des Fußschalters
auf die 15-polige Sub-D Buchse am VistaLink-
Sender aufgesteckt und mit den Schrauben
des Steckers gesichert werden.
