6. Do not disassemble or alter the unit in any way, because it will void your warranty. Do not attempt to repair or to service the unit yourself, but contact an authorized ZENEC dealer instead. 7. Use only original accessories which are designed and manufactured for the unit, otherwise you will risk damage.
Seite 5

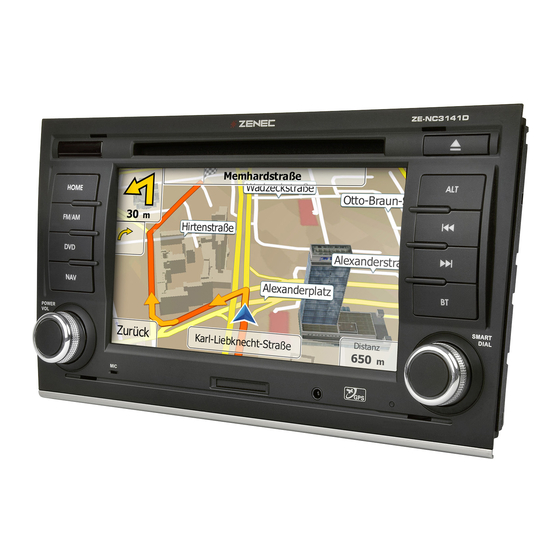

ZE - NC3141D FRONT PANEL BUTTONS FRONT PANEL BUTTONS 1. IR RECEIVER 13. RESET Press to initiate a hardware reset 2. DISC INDICATOR 14. SMART DIAL 3. DISC SLOT Rotate to move a cursor up and down 4. EJECT Press to confirm a selection Eject disc 15.
BASIC OPERATION POWER ON/OFF Correctly installed, your device will power on together with the ignition. Ignition off: Device does not receive power. When the ignition is activated, you may also switch the device On and Off using the front panel power button. SELECT A SOURCE Enter main menu: - Via Touchscreen:...
Seite 7
ZE - NC3141D BASIC OPERATION BASIC OPERATION Basic elements (all playback sources) Display & control elements: Indicates current source - Tap to enter main menu Indicates when NAV infobar is available - Tap to display NAV infobar - Tap again to hide it Connected cellphone battery status.
RADIO MODE Display elements: Red line marks current frequency Frequency or station name Traffi c announcement status Traffi c announcements on carrier LOC/DX status Stereo reception status ...
Seite 9
ZE - NC3141D RADIO MODE RDS text allows a radio station to transmit free-form textual information that can be either static e.g. station slogans or in sync with the programming such as the title and artist of the currently playing song or even short ads.
Seite 10
RADIO MODE Select preset or save a preset. Press and hold a center button to set a new frequency as preset. To select a radioband tap on a center button.
Seite 11
ZE - NC3141D RADIO MODE Lower bar options: The selected item is highlighted in orange onscreen: ON/OFF: When activated, AF function automatically switches to an alter- native frequency (AF) of your chosen station, in order to always offer the best possible reception quality. ON/OFF: When activated, the radio temporarily switches, for the duration of the traffi...
PLAYBACK IPOD/USB/SD/DISC Playback page: Display elements: Source Current folder/playlist ID3 tag info Progress bar Album Art Control elements: Previous track Play/Pause Next track Repeat Shuffl e ...
Seite 13
ZE - NC3141D PLAYBACK IPOD/USB/SD/DISC Playlist page iPod: Display elements: iPod mode Track/folder/playlist Current folder Control elements: Previous track Play/Pause Next track Repeat Shuffl e ...
Seite 14
PLAYBACK IPOD/USB/SD/DISC Playlist page USB/SD/Disc: Display elements: Track index Track/folder Current folder Control elements: Previous track Play/Pause Next track Repeat track Shuffl e Cursor up ...
Seite 15
ZE - NC3141D PLAYBACK IPOD/USB/SD/DISC Search function: iPod search: Tapping on Search pops up an alphabetic keyboard, allowing you to enter an initial letter. Alphabetic search is unique for iPod mode. Tapping on pops up the keyboard option allowing you to select your preferred keyboard language.
Seite 16
PLAYBACK IPOD/USB/SD/DISC Elements to control playback of video fi les: Display elements: Current temporal position in track Total duration of track Control elements Previous title/track/chapter Play/Pause Next title/track/chapter To playlist/root menu of DVD ...
Seite 17
That is due to the iPod, which takes a moment to setup and provide the search index. iPods/iPhones display, depending on content and sorting, an extended set of information on the playlist page. NOTE: See www.zenec.com for: Compatible fi le formats and their possible restrictions. iPod/iPhone compatibility list.
BLUETOOTH MODE Bluetooth main menu: Tap icon to enter Control elements: Onscreen keypad Call Log Favourites Audiostreaming (A2DP) toggle Contacts Bluetooth settings A2DP (de-)activation: Control elements: Control Playback ...
Seite 19
ZE - NC3141D BLUETOOTH MODE Accept call, dial, hang up, switch between calls: Display elements: First incoming call Caller I Second incoming call Dialled number Caller II Control elements: Keypad Deletes last digit ...
Seite 20
BLUETOOTH MODE Pairing a mobile phone: Enter BT settings > Device Tap on "Add" to trigger a search for BT devices. Choose your mobile phone from the list or retry searching. Press "Add". Control elements: Add a mobile phone and input PIN ...
Seite 21
ZE - NC3141D BLUETOOTH MODE Enter pin code and tap OK or retry Pin code Deletes the last digit Acknowledge pincode and continue Upon request enter identical pin code on your mobile and acknowledge. You should now get a screen saying "Device successfully paired".
Seite 22
BLUETOOTH MODE Contacts - Manage phonebook: Control elements: Back to BT main menu Tap a contact number to start a call Search Tap on star to save as favourite Choose contact name from list ...
Seite 23
ZE - NC3141D BLUETOOTH MODE Manage phonebook: Control elements: Go back to BT main menu Go to contacts page Tap to display outgoing call list Tap to display incoming call list Tap to display missed call list ...
Seite 24
BLUETOOTH MODE Manage favourites: Control elements: Tap on entry to call favourite Delete favourite NOTE: Be aware that solely terminating the connection, or deleting a connected mobile phone, does not affect the list of favorites. Favourites have to be explicitly deleted one by one.
Seite 25
It cannot be guaranteed, that all mobile phones can be paired and that all functions will work. For the "BT compatibility list" of tested and compatible mobile phones as well as the latest software updates look out on www.zenec.com.
NAVIGATION MODE How to input a destination and start a route guidance: Tap on "Find". Choose your preferred destination search method. Here, in our example, choose "Find address". Type in a city, street name, house number and confirm each step by tapping The program is now calculating the desired route.
Seite 27
ZE - NC3141D NAVIGATION MODE NOTE: For operation and detailed description of navigation features, please refer to the included, separate navigation manual. You may listen to any playback source during navigating. The navigation software automatically manages volume levels during voice guidance. If you change the volume level during voice guidance, the chosen volume level gets stored for later route guidance.
SETUP: MAIN / FIRST SETTINGS Main setup screen: Control elements: Return to the previous menu. Works with all four submenus. See chapter Setup Video. See chapter Setup Audio. See chapter Setup General. See chapter Setup Misc. ...
Seite 29
ZE - NC3141D SETUP: IMPORT/EXPORT SYSTEM SETTINGS SETUP: IMPORT/EXPORT SYSTEM SETTINGS Go to Setup>Misc>Help Export system settings: 1. Format USB flash drive with FAT32. 2. Connect USB flash drive to device. 3. Tap "OK", at System Settings-Export option, to launch export. Import system settings: 1.
SETUP: VIDEO Animated picture visualises TV shape settings. Choose between front and rear A/V In port. A/V In is equipped with a PAL/NTSC auto switch. Animated picture visualises your setting during adjusting TFT screen brightness. Day-/Night TFT screen brightness is controlled by GPS time signal.
Seite 31
ZE - NC3141D NOTE: NOTE: Name Descriptor Function Choice/Range Normal Video display TV-Shape TV-Shape setting Cinema Rear Port A/V-In A/V-In setting switching Front Brightness Day 0...20 TFT bright- Picture ness control Brightness Night 0...20 Standby TFT OFF...
SETUP: AUDIO Audio mixer: Choose "Last" to adjust to last volume. Choose "Set" to adjust to an arbitrary value. Level adjustments for sources: Adjust volume relative to other sources. Animated picture visualises fader and balance settings. EQ frequency adjustments Adjust EQ bands. Animated picture visualises sub-out level.
Seite 33
ZE - NC3141D NOTE: NOTE: Descriptor Function Choice/Range Start volume last value, set value Set start volume 0...40 TA volume last value, set value Audio mixer Set TA volume 0...40 NAV volume last value, set value Set NAV volume 0...40 Tuner rel.
SETUP: GENERAL System time gets periodically updated by GPS time stamp. Beep Animated picture visualises your driver assist settings. Example: Reverse Camera. Reverse mute: Mute audio when in reverse gear. Shown flag visualises the chosen OSD language.
Seite 35
ZE - NC3141D NOTE: NOTE: Name Function Choice/Range Beep On, Off Radio area Europe, USA, Latin (America) Main Bluetooth On, Off Volume Pop-Up On, Off Antenna supply On, Off NOTE: Switch above mentioned antenna supply parameter to "Off", in case your vehicle does not deploy an active antenna.
Seite 36
SETUP: MISC You may export/import your system settings to/from a USB flash drive. A feature, that comes in very handy after a firmware update, or a complete power disconnection. Tap "OK" to display corresponding software version. Activate password function to secure device in case of temporary disconnection from power supply (theft).
Seite 37
Software BT Software Info Show Info Show Info Password enable On, Off Security Password OK sets password Update Update OK starts software update NOTE: Compare installed software version with the version from www.zenec.com (see support and download area for updates).
Seite 39
ZE - NC3141D REMOTE CONTROL MAIN REMOTE CONTROL MAIN 1. POWER 16. OK Device ON/OFF Play/Pause; Confirm 2. EJECT 17. DIRECTION BUTTONS Eject disc Select item; move cursor 3. MUTE 18. TITLE Mute/Un-mute audio output Open DVD Title menu 4. SRC 19.
REMOTE CONTROL M-ZONE Remote Control Buttons MODE SRCH & TV/RADIO...
Seite 41
ZE - NC3141D REMOTE CONTROL M-ZONE REMOTE CONTROL M-ZONE MODE 14. FAST REVERSE Change source Fast reverse KEYPAD 15. FAST FORWARD Input track/chapter/title Fast forward MUTE 16. SLOW Mute/un-mute audio output Slow motion playback GOTO 17. REPEAT Open numeric onscreen keypad Repeat track/chapter/title TITLE 18.
EXTERNAL PLAYBACK & SOURCES M-Zone Control elements: Direct access to DVB-T Direct access to M-Zone Control elements: Direct access to main menu Choose DVD Choose DVB-T Deactivate M-Zone NOTE: With deactivated M-Zone you will not see any signal on connected M-Zone monitors (Blackscreen).
Seite 43
return to the main menu NOTE: For DVB-T reception you need to connect an external ZENEC DVB-T receiver. For a perfect compatibility match check out the manual and the compatibility list in advance. Compatible DVB-T devices sport easy operation by using the touchscreen of the headunit.
GLOSSAR A2DP Advanced Audio Distribution Profile, Bluetooth Audio AC-Control Optical indication showing air condition status information A/V In Audio-Video Input AUX In Auxiliary Input, Audio only Input CAN-Bus Controller Area Network-Bus; Automotive industrial standard bus system CAN/Stalk IF Interface to communicate with CAN-Bus DVB-T Digital Video Broadcasting –...
ZE - NC3141D TROUBLESHOOTING Problem Cause Solution GENERAL Radio fuse blown. Install new fuse with correct rating. Unit will not Car battery fuse blown. Install new fuse with correct rating. power on. Illegal operation. Press the RESET button. Improper audio output connection. Check wiring and correct. Volume set too low.
Seite 46
TUNER Auto antenna not Connect the auto antenna properly connected. cable properly. Weak station searching. REG function is activated. Turn REG function off. The AF function is not activated. Activate the AF function. Message is longer than LCD The ID3 tags are shown can display or ID3 tag is not Use proper ID3 tag information.
ZE - NC3141D SPECIFICATIONS ZE-NC3141D GPS NAVIGATION SYSTEM • 3D High-Definition navigation system • TMC and TMC Pro receiver • External GPS antenna • 8 GB internal flash memory with map data for 43 Eastern and Western European countries and Premium POI database •...
Seite 48
ÜBER DIESES HANDBUCH Diese Bedienungsanleitung enthält wichtige Informationen und Warnungen zum Umgang mit diesem Gerät. Halten Sie sie deswegen bitte stets griffbereit. INHALTSVERZEICHNIS SICHERHEITSHINWEISE ..................49 TASTEN DES BEDIENTEILS .................50-51 GRUNDLEGENDE BEDIENUNG ..............52-53 RADIO MODUS ....................54-57 WIEDERGABE ....................58-63 BLUETOOTH MODUS ..................64-71 NAVIGATIONS MODUS ..................72-73 SYSTEM SETUP .....................74-83 HAUPTFERNBEDIENUNG ................84-85...
Gerätes könnte daraus resultieren. 15. Wenn Sie Fragen oder Probleme bei der Installation haben, wenden Sie sich bitte an einen ZENEC-Händler oder den jeweiligen Landesvertrieb. 16. Das Gerät verwendet einen Laser Klasse 1. Benutzen Sie das Gerät ausschliesslich wie in der Anleitung beschrieben, um eine Gefährdung durch koherentes Licht auszuschliessen.
Seite 51
ZE - NC3141D TASTEN DES BEDIENTEILS TASTEN DES BEDIENTEILS 1. IR EMPFÄNGER 11. SD CARD SLOT 2. ANZEIGE FÜR DEN 12. FRONT A/V-In BETRIEBSZUSTAND DES LAUFWERKS 13. RESET Drücken um Hardware RESET 3. DISC SLOT auszulösen 4. EJECT 14. SMART DIAL Disc auswerfen Drehen um einen Cursor zu bewegen...
GRUNDLEGENDE BEDIENUNG EIN + AUSSCHALTEN Wenn Ihr Gerät ordnungsgemäß installiert wurde, so wird es mit der Zündung zusammen ein- bzw. ausgeschaltet. D.h. ohne den Zündschlüssel gibt es auch keinen Strom. Bei aktivierter Zündung können Sie das Gerät auch mit der EIN/AUS Taste an der Gerätefront schalten. QUELLE AUSWÄHLEN Ins Hauptmenü: - Via Touchscreen:...
Seite 53
ZE - NC3141D GRUNDLEGENDE BEDIENUNG GRUNDLEGENDE BEDIENUNG Grundlegende Elemente (bei allen Wiedergabequellen) Anzeige & Bedienelemente: Momentan aktive Quelle - Tippen Sie hier um ins Hauptmenü zu gelangen. Zeigt Navi-Infobar Bereitschaft an - Tippen Sie hier um diesen Infobar einzublenden - Nochmal tippen um diese wieder auszublenden...
RADIO MODUS Anzeigeelemente: Rote Linie auf aktueller Frequenz Frequenz bzw. Stationsname Status der Verkehrsnachrichten (TA) Sender trägt Verkehrsnachrichten LOC/DX Status Stereo-Empfangsstatus Bedienelemente: Nach Links scrollen ...
Seite 55
ZE - NC3141D RADIO MODUS Der RDS Text übermittelt vom Sender frei defi nierbare Zusatzinformationen, z.B. den aktuellen Musiktitel und Interpreten oder kurze Mitteilungen. Die Verfügbarkeit hängt von der Empfangsqualität ab.
Seite 56
RADIO MODUS Preset auswählen oder speichern. Wenn Sie eines der Preset-Felder länger gedrückt halten, wird die momentan eingestellte Frequenz dort als neuer Preset abgespeichert. Wählen Sie das gewünschte Frequenzband durch Tippen auf eines der mittleren Felder.
Seite 57
ZE - NC3141D RADIO MODUS Weitere Optionen im Auswahlbereich: Die jeweilige Auswahl ist hier orange hinterlegt, falls gerade aktiv (s. Kopfl eiste). EIN/AUS: Nach Aktivierung schaltet das Gerät automatisch auf die am besten zu empfangende Frequenz des Senders. EIN/AUS: Automatische Umschaltung auf Sender mit Verkehrsdurch- sagen.
WIEDERGABE IPOD/USB/SD/DISC Playback Seite: Anzeigeelemente: Wiedergabequelle Aktuelles Verzeichnis/Playlist ID3 Tag Info Fortschrittsbalken Album Art Bedienelemente: Track zurück Wiedergabe/Pause Track vor Wiederholen Shuffl e/Zufallswiedergabe Zur Playlist Seite wechseln ...
Seite 59
ZE - NC3141D WIEDERGABE IPOD/USB/SD/DISC Playlist Seite iPod: Anzeigeelemente: iPod Modus Track/Ordner/Playlist Aktuelles Verzeichnis Bedienelemente: Track zurück Wiedergabe/Pause Track vor Wiederholen Shuffl e/Zufallswiedergabe Cursor hoch ...
Seite 60
WIEDERGABE IPOD/USB/SD/DISC Playlist Seite USB/SD/Disc: Anzeigeelemente: Track Index Track/Verzeichnis Aktuelles Verzeichnis Bedienelemente: Track zurück Wiedergabe/Pause Track vor Wiederholen Shuffl e/Zufallswiedergabe Cursor hoch ...
Seite 61
ZE - NC3141D WIEDERGABE IPOD/USB/SD/DISC Suchfunktion: iPod Suche: Nach Tippen auf Suche erscheint eine alphabetische Tastatur zur Eingabe des Anfangsbuchstabens. Nur der iPod Modus bietet eine alphabetische Suche. Tippen auf um die Tastatursprache zu ändern. USB/SD/Disc Suche: Nach Tippen auf Suche erscheint eine numerische Tastatur zur Eingabe von Tracknummern.
Seite 62
WIEDERGABE IPOD/USB/SD/DISC Bedienelemente zum Video abspielen: Anzeigeelemente: Spieldauer aktuell Spieldauer total Bedienelemente: Titel/Track/Kapitel zurück Wiedergabe/Pause Titel/Track/Kapitel vor Zur Playlist Seite/Hauptmenü der DVD Vollbild DVD Einstellungen ...
Seite 63
Zugriff zu Verzögerungen kommen. Der iPod muss beim ersten Mal den Suchindex erstellen und übertragen. iPods/iPhones stellen, abhängig von Inhalt und Sortierung, einen erweiterten Informationsumfang auf der Playlist-Seite dar. HINWEIS: Auf www.zenec.com erhalten Sie zusätzliche Info zu: Kompatible Dateiformate sowie mögliche Beschränkungen. iPod/iPhone Kompatibilitätsliste.
BLUETOOTH MODUS Bluetooth Hauptmenü: Tippen Sie auf ein Icon um es auszuwählen. Bedienelemente: Eingabetastatur Anrufl iste Favoriten A2DP Audiostreaming Telefonbuch Bluetooth Einstellungen A2DP (De-)aktivierung: Bedienelemente: Wiedergabe Bedienelemente A2DP an/aus (orange hinterlegt=an) ...
Seite 65
ZE - NC3141D BLUETOOTH MODUS Anruf annehmen, wählen, aufl egen, makeln: Anzeigeelemente: Erster eingehender Anruf Caller I Zweiter eingehender Anruf Anzeige Nummerneingabe Caller II Bedienelemente: Eingabetastatur Löscht die zuletzt eingeg. Ziffer ...
Seite 66
BLUETOOTH MODUS Mobiltelefon koppeln: Tippen Sie auf BT Settings/Einstellungen > Devices/Geräte Tippen Sie auf "Add/Hinzufügen" um nach Bluetooth Geräten zu suchen. Wählen Sie Ihr Gerät aus der Liste. Bestätigen Sie mit " Add/Hinzufügen". Bedienelemente: Gewähltes Mobiltelefon zwecks Koppeln bestätigen Zurück zu den Bluetooth Einstellungen ...
Seite 67
ZE - NC3141D BLUETOOTH MODUS Geben Sie hier den Pin-Code ein und bestätigen mit "OK". Pin Code Löscht die zuletzt eingegebene Ziffer Pin Code bestätigen Auf Anfrage Ihres Mobiltelefons tippen Sie dort den identischen Code ein und bestätigen.
Seite 68
BLUETOOTH MODUS Kontaktmanagement: Bedienelemente: Zum BT Hauptmenü zurück Tippen Sie auf die Telefonnummer des Kontaktes um einen Anruf zu tätigen Suche Tippen Sie auf den Stern zum Abspeichern als Favorit Wählen Sie hier den Namen aus ...
Seite 69
ZE - NC3141D BLUETOOTH MODUS Telefonbuch verwalten: Bedienelemente: Zum BT Hauptmenü zurück Springe zum Telefonbuch Liste der ausgehenden Anrufe aufrufen Liste der eingehenden Anrufe aufrufen Liste der verpassten Anrufe aufrufen Springe zu den Favoriten ...
Seite 70
BLUETOOTH MODUS Verwalten der Favoriten: Bedienelemente: Tippen um Favoriten anzurufen Löschen des Favoriten HINWEIS: Beachten Sie, dass durch Beenden der Verbindung bzw. Löschen eines Mobiltelefones, die Favoritenliste nicht beeinfl usst wird. Die dortigen Einträge müssen explizit einzeln gelöscht werden. Setup Einstellungen: ...
Seite 71
Zur Benutzung der Freisprecheinrichtung muss Ihr Handy vorher gekoppelt und verbunden werden. Leider kann der volle Funktionsumfang nicht für jedes Mobiltelefon garantiert werden. Auf www.zenec.com finden Sie eine aktuelle Liste der kompatiblen Mobiltelefone, sowie aktuelle Software-Updates für Ihr ZENEC Gerät.
NAVIGATIONS MODUS So geben Sie ein Ziel ein und starten die Zielführung: Tippen Sie auf "Suche". Wählen Sie Ihre bevorzugte Eingabemethode. Hier im Beispiel: "Adresse suchen". Ort, Strasse und Hausnummer eingeben. Jeden Schritt mit bestätigen. Das Programm berechnet nun die geplante Route. Nach erfolgter Berechnung brauchen Sie zum Navigieren nur noch auf "Los!"...
Seite 73
ZE - NC3141D NAVIGATIONS MODUS NAVIGATIONS HINWEIS: Für die Bedienung der Navigation lesen Sie bitte die ausführliche, separate Bedienungsanleitung, welche im Lieferumfang enthalten ist. Während der Navigation können Sie einen anderen Wiedergabemodus wählen und wiedergeben. In diesem Fall verringert die Navigation die Lautstärke des aktuellen Wiedergabemodus für die Dauer der Navigationsdurchsage.
SYSTEM SETUP/ERSTE EINSTELLUNGEN Setup Hauptbildschirm: Bedienelemente: Zurück zum vorherigen Menü. Funktioniert auch in allen vier Untermenüs Siehe Kapitel Setup Video Siehe Kapitel Setup Audio Siehe Kapitel Setup General Siehe Kapitel Setup Misc ...
Seite 75
ZE - NC3141D SETUP: IMPORT/EXPORT SYSTEM SETTINGS SETUP: IMPORT/EXPORT SYSTEM SETTINGS Unter Setup>Divers>Hilfe Export System Settings: 1. USB-Stick mit FAT32 formatieren. 2. USB-Stick ans Gerät anschliessen. 3. Tippen Sie auf "OK" unter der System Settings Export Option, um den Export der Systemeinstellungen zu starten.
Seite 76
SETUP: VIDEO Passen Sie hier das dargestellte Bildschirmseitenverhältnis dem Seitenverhältnis der Videodatei an. Wählen Sie hier den gewünschten A/V In Eingang (vorne oder hinten) aus. Eine PAL/NTSC Anpassung erfolgt, falls nötig, automatisch. Eine Bildschirmanimation visualisiert Ihre TFT Helligkeitseinstellungen. Die Umschaltung der Tag- und Nacht Helligkeiten erfolgt automatisch nach Auswertung des GPS Zeitstempels.
Seite 77
ZE - NC3141D HINWEIS: HINWEIS: Name Beschreibung Funktion Einstellbereich Normal Videoanzeige TV-Einst. Seitenverhältnis Einstellungen Kino Hinten A/V-In Eingangs- A/V-In Einstellungen umschaltung Vorne Helligkeit Tag 0...20 TFT Helligkeits- Bild einstellungen Helligkeit Nacht 0...20 Standby TFT AUS...
Seite 78
SETUP: AUDIO Audio Mixer: "Letzte" wählt die zuletzt eingestellte Lautstärke. Mit "Einstellen" stellen Sie einen bestimmten Wert ein. Abgleich der relativen Eingangs-Signalstärken. Visuelle Darstellung der aktuellen Fader und Balance Einstellungen. EQ Frequenzeinstellungen, EQ Bänder festlegen. Visuelle Darstellung der aktuellen Sub-Out Pegel Einstellungen. Sollte Ihr Fahrzeug ab Werk mit einem integrierten OE Soundsystem ausgerüstet sein, so aktivieren Sie...
Seite 79
ZE - NC3141D HINWEIS: HINWEIS: Beschreibung Funktion Einstellbereich Lautstärke beim Start Letzte, Einstellen Einstellung 0...40 TA Lautstärke Letzte, Einstellen Audio mixer Einstellung 0...40 NAV Lautstärke Letzte, Einstellen Einstellung 0...40 Tuner rel. 0...14 Abstimmung der CD/DVD rel. 0...14 relativen iPod rel. 0...14 Eingangs- A/V In rel.
Seite 80
SETUP: GENERAL Systemzeit wird periodisch, anhand des GPS Zeitstempels, nachjustiert. Beep Eingestellte Fahrhilfe wird hier optisch dargestellt. Bsp.: Rückfahrkamera Stummschaltung: Audiosignal wird beim Rückwärtsfahren abgeschaltet. Mit der Flagge werden die Sprach- einstellungen verdeutlicht.
Seite 81
ZE - NC3141D HINWEIS: HINWEIS: Name Funktion Einstellbereich Piep An, Aus Radiogebiet Europe, USA, Latin (Amerika) Main Bluetooth An, Aus Lautstärke Pop-Up An, Aus Antenna Supply An, Aus HINWEIS: Falls Sie keine aktive Antenne besitzen, so stelllen Sie den Parameter "Antenna Supply"...
Seite 82
SETUP: DIVERSE Sie können Systemeinstellungen auf einen USB-Stick sichern bzw. von USB-Stick wiederherstellen. Diese Funktion ist insbesondere nach einem Firmware Update, oder nach einer kompletten Trennung von der Spannungsversorgung, sehr hilfreich. Tippen Sie auf "OK", um sich die jeweilige Softwareversion anzeigen zu lassen.
Zeige Info Zeige Info Passwortfunktion An, Aus Sicherheit Passwort OK erlaubt PW Eingabe Update Update OK startet Software Update HINWEIS: Vergleichen Sie die installierte Softwareversion mit der aktuellen Version von www.zenec.com. Gehen Sie dort auf Support und dann auf Download.
Seite 85
ZE - NC3141D HAUPTFERNBEDIENUNG HAUPTFERNBEDIENUNG 1. POWER 16. OK Gerät an-/ausschalten Wiedergabe/Pause, Bestätigen 2. EJECT 17. RICHTUNGSTASTEN Auswahl treffen; Cursor bewegen Disc auswerfen 3. MUTE 18. TITLE Stummschaltung Ein/Aus DVD Titel Menü öffnen 4. SRC 19. ROOT Quelle wechseln DVD Hauptmenü öffnen 5.
EXTERNE WIEDERGABE & QUELLEN M-Zone Bedienelemente: Direktwahl DVB-T Direktwahl M-Zone Bedienelemente: Direktwahl Main Menu Auswahl DVD Auswahl DVB-T M-Zone deaktivieren HINWEIS: Ist die M-Zone deaktiviert, ist auf den angeschlossenen Monitoren kein Bildinhalt zu sehen und das Bild bleibt schwarz.
Seite 89
Hauptmenü zu gelangen HINWEIS: Es ist ein zusätzliches und externes ZENEC DVB-T Empfangsgerät notwendig. Beachten Sie hierzu die Kompatibilitätsliste und die Bedienungsanleitung des gewünschten ZENEC DVB-T Empfängers. Kompatible DVB-T Empfangsgeräte lassen sich einfach und komfortabel über den Touchscreen bedienen.
GLOSSAR A2DP Bluetooth Audio Standard AC-Control Optische Statusdarstellung der Klimaanlage AUX In Hilfseingang, nur Audio A/V In kombinierter Audio/Video Eingang Button Engl. Knopf, (Bildschirm-) Taste CAN-Bus Industrieller Steuergeräte-Kommunikationsstandard in KFZ CAN/Stalk IF Schnittstelle/Interface um CAN Bus Daten mitzuschneiden/ zu verarbeiten Cursor Engl.
ZE - NC3141D FEHLERSUCHE Problem Ursache Lösung ALLGEMEIN Durch eine Sicherung gleichen Typs Radiosicherung defekt. ersetzen. Das Gerät schaltet Hauptsicherung im Sicherungs- Durch eine Sicherung gleichen Typs nicht ein. kasten des Radios defekt. ersetzen. RESET drücken und Bedienungs- Falsche Bedienung. anleitung noch einmal lesen.
Seite 92
TUNER Die Fahrzeugantenne ist nicht Verbinden Sie die Antenne richtig mit dem Gerät verbunden. gemäss dem Anschlussdiagramm. Schlechter Die REG-Funktion ist aktiviert. Deaktivieren Sie die REG-Funktion. Radioempfang. Die AF-Funktion wurde nicht Aktivieren Sie die AF-Funktion. aktiviert. Die ID3 Tags Das Dateiformat stimmt nicht Verwenden Sie eine Disk mit werden falsch oder die ID3 Tags auf der Disk...
ZE - NC3141D SPEZIFIKATIONEN ZE-NC3141D GPS NAVIGATIONSSYSTEM • 3D High-Definition Navigationssystem • TMC und TMC Pro Empfänger • Externe GPS Antenne • 8 GB interner Flash-Speicher mit Kartenmaterial für 43 ost- und westeuropäische Länder und Premium POI Datenbank • Menü und Sprachführung in 28 verschiedenen Sprachen •...
Sie Garantie-Leistungen für dieses ZENEC Produkt beanspruchen, wenden Sie sich bitte direkt an den Händler, bei dem das Gerät gekauft wurde. Dieses ZENEC Produkt ist durch eine Werksgarantie von 2 Jahren an den Erstkäufer ab Kaufdatum im Fachhandel gegen Material- bzw.
Seite 95
ZE - NC3141D ZENEC MODEL: ZE-NC3141D Serial number: ..........................Date of purchase: ..........................Your name: ............................Your address: ..........................City: ..............................State: ........ZIP or postal code: ................Country: ............................Dealer’s address & stamp If at any time in the future you should need to dispose this product, please note that waste electrical products are not be disposed with the household waste.
Seite 96
LEGAL DISCLAIMERS The packing material of this item and the finished product contained inside are fully compliant with RoHS directive. Halogenated flame retardants are not used in any of the plastic injection parts of the product, nor for the printed circuit boards. Die Verpackung und das darin enthaltene Produkt entsprechen den Richtlinien der RoHS Verordnung.
