3.5
Rohwasser – Zulei-
tung
(Panzerschlauch)
Option
(Anschluss Sys-
temtrenner BA
nach EN 1717)

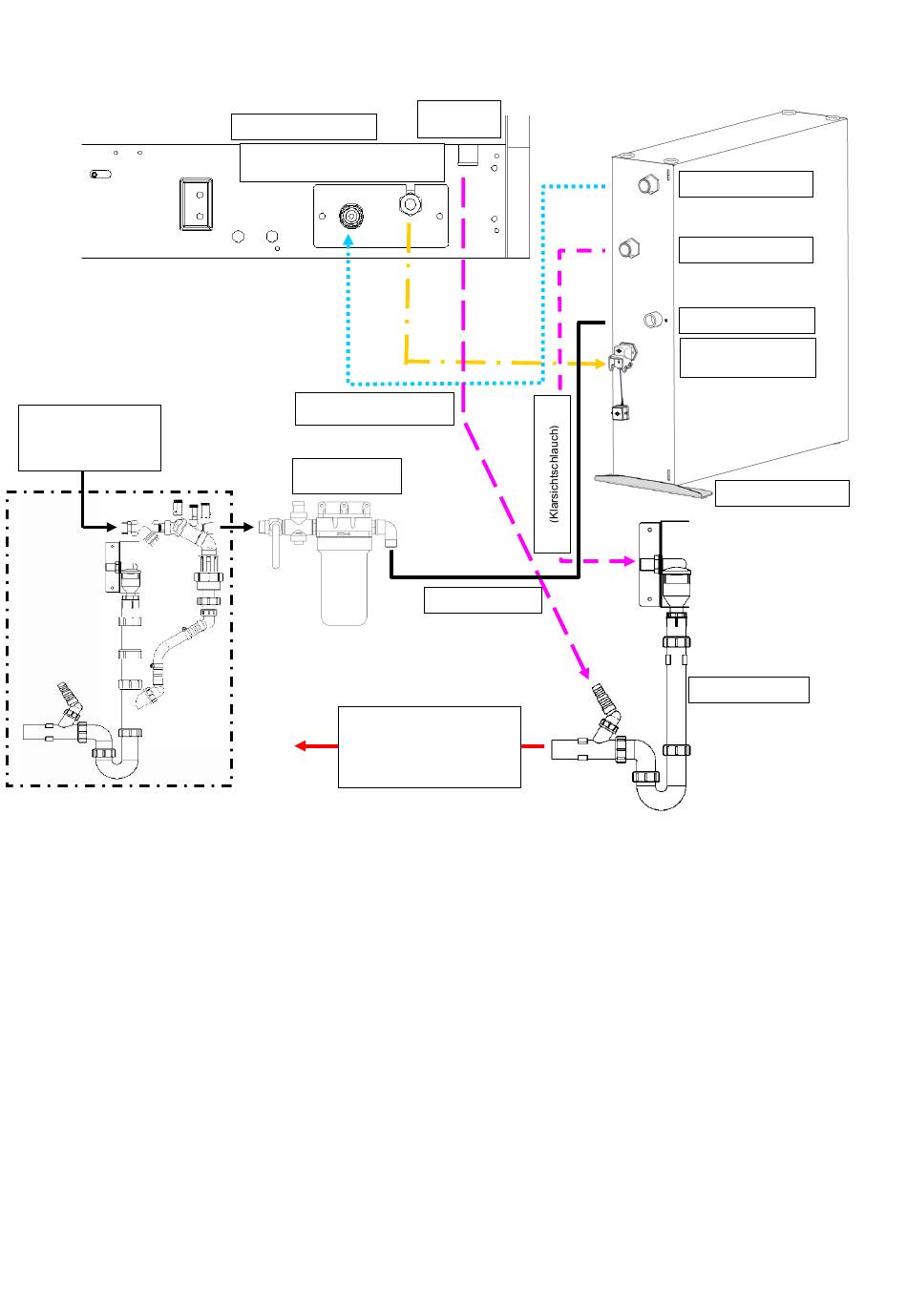

Anschlussschema - GiO-MODUL FV 40.2, FV40.2G (-K), FV 60.2
TopClean 60 (M2), ET8-M OS, UPster U 500 M2, UPster U 500G M2
Maschine
Abdeckung
Schlauchanschluss / Elektrokabel
(schwarzer KS-Schlauch)
Anschlussset
Zum bauseitigen Ablaufrohr
siehe Maßblatt
Für Verbindung nicht mehr als
drei 90°-Bögen verwenden!
Abwasser-
schlauch
(Panzerschlauch)
9 / 14
Reinwasser Abgang
Ablauf Konzentrat
Zulauf Rohwasser
Anschlussbuchse
Elektrokabel
Standfuß beigelegt
Ablauf-Set
9661927
