Montageanleitung Rutsche „Hochsitz"
Artikel-Nr. 51 3610 601
18. Aufstieg aufstellen und an vorgesehene Öffnung am Holzturm positionieren.
Mit angegebenem Befestigungszubehör am Holzturm zuerst von außen und-
dann von innen verschrauben.
2x Schraube 6x100
300
400
2x Schraube 6x70
148
Skizze 18: Aufstiegsbefestigung
Conradi+Kaiser GmbH Gewerbegebiet Larsheck | 56271 Kleinmaischeid
Tel. +49 (0) 2689 9580-0 | info@conradi-kaiser.de | www.conradi-kaiser.de
3893
Name
Gez.
Simonis
Gepr.
Gewerbegebiet Larsheck
56271 Kleinmaischeid
Name
Deutschland
3936
900
400
1487

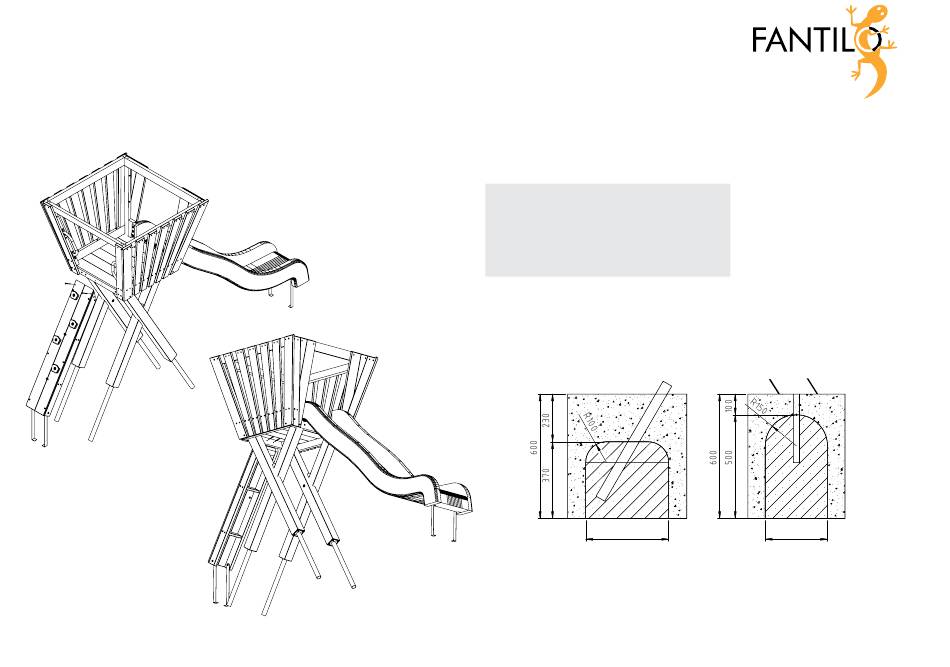

19. Gesamtes Spielgerät und Anbauteile in den Fundamentlöchern
ausrichten und die Fundamente (s. Skizze 2) gießen.
Hinweis: Darauf achten, dass die Höhe des Auslaufteils der Rutsche
ca. 175mm über der Spielebene liegt.
Bewehrungsplan:
Beton-Fundament mit Bewehrung
Bügel Ø 8 mm längs und quer
Betonüberdeckung h´= 3 cm
Betongüte C20/25 - C25/30
20. Nach der Abbindezeit von 10 - 14 Tagen – je nach Witterung und Funda-
mentgröße – Fundamente nach Skizze 19 und 20 abrunden und vorhandene
Zwischenräume zwischen Fundament und Fundamentloch mit Erdaushub
auffüllen und verdichten.
Maßstab
1:15
Benennung
Datum
Übersicht
xx.xx.xx
Projekt
Rutsche Hochsitz
Zeichnungsnummer
Blatt
1907-00-00
1907-00-00
4
OHNE SCHRIFTLICHE ZUSTIMMUNG DER CONRADI+KAISER GMBH DARF DIESE
TECHNISCHE UNTERLAGE WEDER VERVIELFÄLTIGT, NOCH DRITTEN MITGETEILT ODER
A3
ZUGÄNGLICH GEMACHT WERDEN, NOCH IN SONSTIGER WEISE MISSBRÄEUCHLICH VER-
WENDET WERDEN. ZUWIDERHANDLUNGEN WERDEN URHEBERRECHTLICH VERFOLGT.
Skizze 19: Fundament für Turm
300
und Aufstieg
Name
Datum
Gez.
Simonis
xx.xx.xx
Gepr.
Gewerbegebiet Larsheck
400
Skizze 20: Fundament für Rutsche
Maßstab
1:15
Benennung
Übersicht
Projekt
Rutsche Hochsitz
Zeichnungsnummer
Blatt
1907-00-00
1907-00-00
5
OHNE SCHRIFTLICHE ZUSTIMMUNG DER CONRADI+KAISER GMBH DARF DIESE
300
Stand: 20.12.2019 S. 9
