Montageanleitung Rutsche „Hochsitz"
Artikel-Nr. 51 3610 601

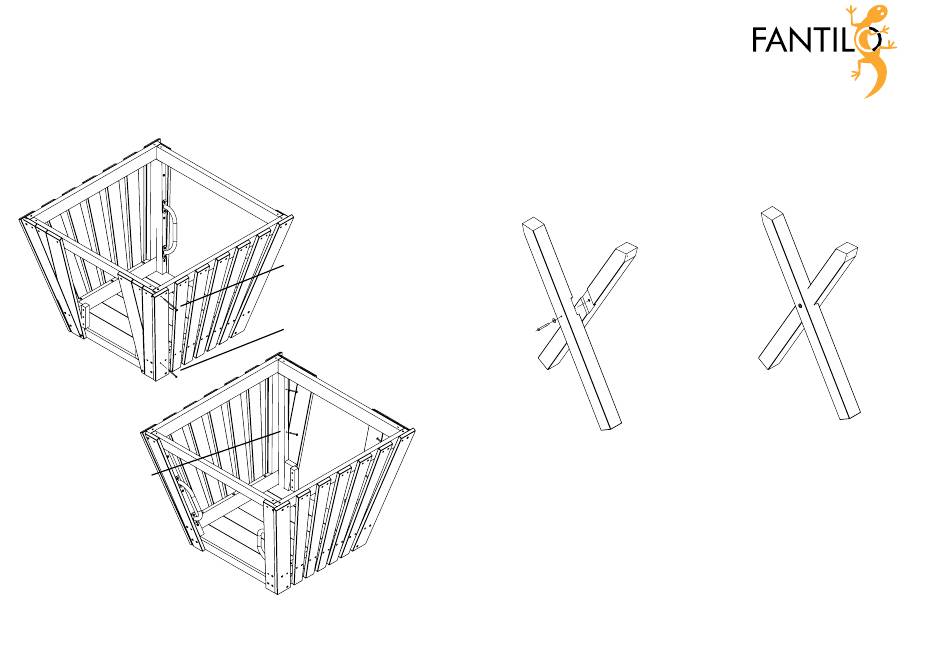

7. Beide seiltichen Brüstungen mit der Rutschenbrüstung von außen und innen
verschrauben.
je Seite 2x Schraube 6x80
Skizze 10: Zusammenbau seitliche Brüstungen - Rutschenbrüstung
Conradi+Kaiser GmbH Gewerbegebiet Larsheck | 56271 Kleinmaischeid
Tel. +49 (0) 2689 9580-0 | info@conradi-kaiser.de | www.conradi-kaiser.de
Zuschnitt
Oberflächen nach
DIN ISO 1302
Reihe 2
je Seite 1x Schraube 6x140
je Seite 1x Schraube 6x80
Zuschnitt
Oberflächen nach
DIN ISO 1302
Reihe 2
Rev
Änderung
Werkstoff
Gewicht
100.37
Maßstab
Benennung
Name
Datum
Zul. Abweichung
DIN 2768 - mH
Gez.
Simonis
xx.xx.xx
Gepr.
8. Montiertes Podest zur Seite stellen und mit der Montage der Standpfosten
beginnen.
9. Jeweils einen Standpfosten mit Gewindehülse zusammen mit einem Stand-
pfosten mit Durchgangsbohrung an den Aussparungen ausrichten und ver-
schrauben.
Werkstoff
Gewicht
100.37
Maßstab
Benennung
Name
Datum
Zul. Abweichung
DIN 2768 - mH
Gez.
Simonis
xx.xx.xx
Gepr.
Skizze 11: Zusammenbau Standpfosten
Projekt
Rutsche Hochsitz
Zeichnungsnummer
1907-02-01-00
1907-02-01-00
Gewerbegebiet Larsheck
OHNE SCHRIFTLICHE ZUSTIMMUNG DER CONRADI+KAISER GMBH DARF DIESE
56271 Kleinmaischeid
TECHNISCHE UNTERLAGE WEDER VERVIELFÄLTIGT, NOCH DRITTEN MITGETEILT ODER
Datum
Name
Name
Deutschland
ZUGÄNGLICH GEMACHT WERDEN, NOCH IN SONSTIGER WEISE MISSBRÄEUCHLICH VER-
WENDET WERDEN. ZUWIDERHANDLUNGEN WERDEN URHEBERRECHTLICH VERFOLGT.
1:10
1x Schraube M10x100,
1x Unterlegscheibe
1:10
Blatt
6
A3
Zuschnitt
Werkstoff
Gewicht
Benennung
Name
Datum
Oberflächen nach
Zul. Abweichung
Holzturm
DIN ISO 1302
DIN 2768 - mH
Gez.
Simonis
xx.xx.xx
Reihe 2
Gepr.
Projekt
Rutsche Ho
Zeichnungsnumm
1907-02-00
Gewerbegebiet Larsheck
OHNE SCHRIFTLICHE ZUSTIMM
56271 Kleinmaischeid
TECHNISCHE UNTERLAGE WEDER
Rev
Änderung
Datum
Name
Deutschland
ZUGÄNGLICH GEMACHT WERDEN, N
WENDET WERDEN. ZUWIDERHAND
Stand: 20.12.2019 S. 5
