Montageanleitung Rutsche „Hochsitz"
Artikel-Nr. 51 3610 601
5. Beide seiltichen Brüstungen mit der Aufstiegsbrüstung von außen und innen
verschrauben.
je Seite 3x Schraube 6x80

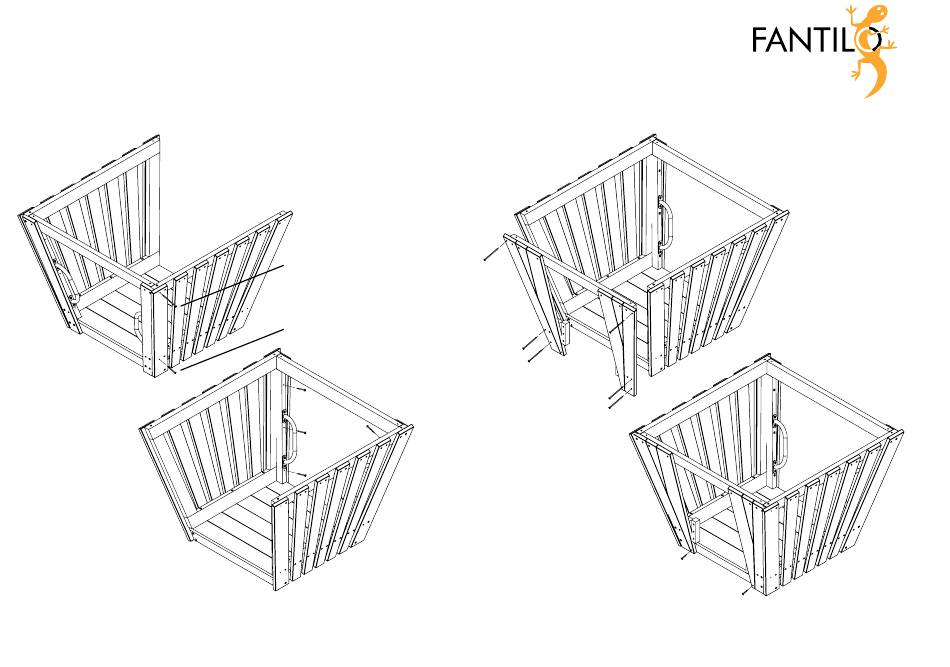

Skizze 8: Zusammenbau seitliche Brüstung - Aufstiegsbrüstung
Conradi+Kaiser GmbH Gewerbegebiet Larsheck | 56271 Kleinmaischeid
Tel. +49 (0) 2689 9580-0 | info@conradi-kaiser.de | www.conradi-kaiser.de
Zuschnitt
Oberflächen nach
DIN ISO 1302
Reihe 2
je Seite 1x Schraube 6x140
je Seite 1x Schraube 6x80
Zuschnitt
Oberflächen nach
DIN ISO 1302
Reihe 2
Rev
Änderung
Werkstoff
Gewicht
84.74
Maßstab
Benennung
Name
Datum
Zul. Abweichung
DIN 2768 - mH
Gez.
Simonis
xx.xx.xx
Gepr.
6. Rutschenbrüstung von außen mit dem Podestboden und den seitlichen
Brüstungen verschrauben.
Werkstoff
Gewicht
84.74
Maßstab
Benennung
Name
Datum
Zul. Abweichung
DIN 2768 - mH
Gez.
Simonis
xx.xx.xx
Gepr.
Projekt
Rutsche Hochsitz
Zeichnungsnummer
1907-02-01-00
1907-02-01-00
Gewerbegebiet Larsheck
OHNE SCHRIFTLICHE ZUSTIMMUNG DER CONRADI+KAISER GMBH DARF DIESE
56271 Kleinmaischeid
TECHNISCHE UNTERLAGE WEDER VERVIELFÄLTIGT, NOCH DRITTEN MITGETEILT ODER
Datum
Name
Name
Deutschland
ZUGÄNGLICH GEMACHT WERDEN, NOCH IN SONSTIGER WEISE MISSBRÄEUCHLICH VER-
WENDET WERDEN. ZUWIDERHANDLUNGEN WERDEN URHEBERRECHTLICH VERFOLGT.
2x Schrauben 6x50
Skizze 9: Zusammenbau Aufstiegsbrüstung außen
1:10
1:10
Blatt
4
A3
Zuschnitt
Werkstoff
Name
Oberflächen nach
Zul. Abweichung
DIN ISO 1302
DIN 2768 - mH
Gez.
Simonis
Reihe 2
Gepr.
Gewerbegebiet Larsheck
6x Schrauben 6x140
Zuschnitt
Werkstoff
Oberflächen nach
Name
Dat
Zul. Abweichung
DIN ISO 1302
DIN 2768 - mH
Gez.
Simonis
xx.xx
Reihe 2
Gepr.
Gewerbegebiet Larshec
56271 Kleinmaischeid
Rev
Änderung
Datum Name
Name
Deutschland
Gewicht
100.36
Maßstab
1:10
Benennung
Datum
xx.xx.xx
Projekt
Rutsche Hochsitz
Stand: 20.12.2019 S. 4
Zeichnungsnummer
Blatt
1907-02-01-00
1907-02-01-00
