Montageanleitung Rutsche „Hochsitz"
Artikel-Nr. 51 3610 601

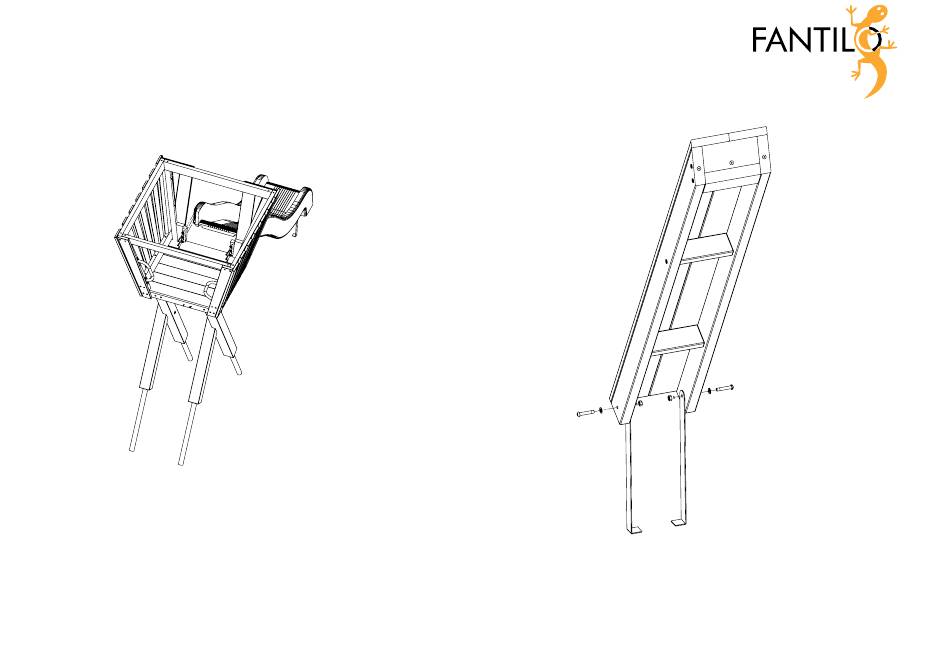

16. Rutsche aufstellen und an vorgesehene Öffnung am Holzturm auflegen. Mit
angegebenem Befestigungszubehör am Holzturm verschrauben.
je Seite 3x Schraube M8x50, 3x gewölbte Unterlegscheibe
Skizze 16: Rutschenbefestigung
Conradi+Kaiser GmbH Gewerbegebiet Larsheck | 56271 Kleinmaischeid
Tel. +49 (0) 2689 9580-0 | info@conradi-kaiser.de | www.conradi-kaiser.de
17. Die beiden Bodenanker des Aufstiegs von innen anschrauben.
Maßstab
1:15
Benennung
Name
Datum
Übersicht
Gez.
Simonis
xx.xx.xx
Gepr.
Projekt
Rutsche Hochsitz
Zeichnungsnummer
Blatt
1907-00-00
1907-00-00
2
Gewerbegebiet Larsheck
OHNE SCHRIFTLICHE ZUSTIMMUNG DER CONRADI+KAISER GMBH DARF DIESE
56271 Kleinmaischeid
TECHNISCHE UNTERLAGE WEDER VERVIELFÄLTIGT, NOCH DRITTEN MITGETEILT ODER
Name
Deutschland
ZUGÄNGLICH GEMACHT WERDEN, NOCH IN SONSTIGER WEISE MISSBRÄEUCHLICH VER-
WENDET WERDEN. ZUWIDERHANDLUNGEN WERDEN URHEBERRECHTLICH VERFOLGT.
Skizze 17: Bodenanker Aufstieg
je Seite: 1x Schraube M10x55,
1x Unterlegscheibe, 1x Mutter M10
