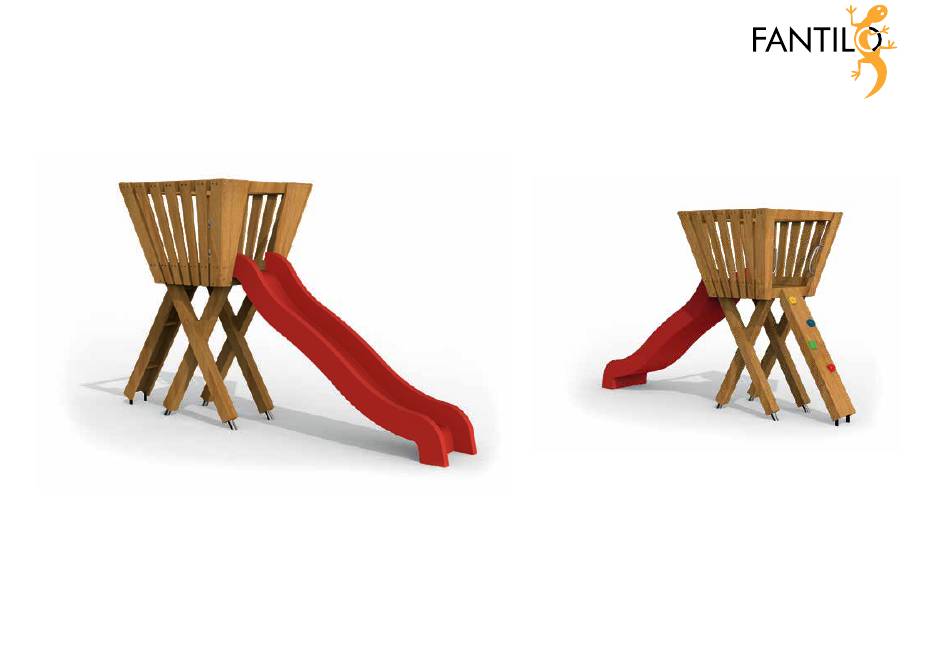

- Seite 1 Montageanleitung Rutsche „Hochsitz“ Artikel-Nr. 51 3610 601 Skizze 1: Gesamtansicht des Spielgerätes Conradi+Kaiser GmbH Gewerbegebiet Larsheck | 56271 Kleinmaischeid Tel. +49 (0) 2689 9580-0 | info@conradi-kaiser.de | www.conradi-kaiser.de Stand: 20.12.2019 S. 1...
- Seite 2 Deutschland ZUGÄNGLICH GEMACHT WERDEN, NOCH IN SONSTIGER WEISE MISSBRÄEUCHLICH VER- WENDET WERDEN. ZUWIDERHANDLUNGEN WERDEN URHEBERRECHTLICH VERFOLGT. Skizze 2: Fundamentplan „Hochsitz“ Skizze 4: Zusammenbau Podestboden - seitliche Brüstung außen Conradi+Kaiser GmbH Gewerbegebiet Larsheck | 56271 Kleinmaischeid Tel. +49 (0) 2689 9580-0 | info@conradi-kaiser.de | www.conradi-kaiser.de Stand: 20.12.2019 S.
- Seite 3 Montageanleitung Rutsche „Hochsitz“ Artikel-Nr. 51 3610 601 2. Seitliche Brüstung mit dem Podestboden von innen verschrauben. 4. Aufstiegsbrüstung von außen mit dem Podestboden und den seitlichen Brüs- tungen verschrauben. 6x Schrauben 6x140 3x Schrauben 6x140 Skizze 5: Zusammenbau Podestboden - seitliche Brüstung innen 3.
- Seite 4 Montageanleitung Rutsche „Hochsitz“ Artikel-Nr. 51 3610 601 5. Beide seiltichen Brüstungen mit der Aufstiegsbrüstung von außen und innen 6. Rutschenbrüstung von außen mit dem Podestboden und den seitlichen verschrauben. Brüstungen verschrauben. je Seite 1x Schraube 6x140 6x Schrauben 6x140 je Seite 1x Schraube 6x80...
- Seite 5 Montageanleitung Rutsche „Hochsitz“ Artikel-Nr. 51 3610 601 7. Beide seiltichen Brüstungen mit der Rutschenbrüstung von außen und innen 8. Montiertes Podest zur Seite stellen und mit der Montage der Standpfosten verschrauben. beginnen. 9. Jeweils einen Standpfosten mit Gewindehülse zusammen mit einem Stand- pfosten mit Durchgangsbohrung an den Aussparungen ausrichten und ver- schrauben.
- Seite 6 Montageanleitung Rutsche „Hochsitz“ Artikel-Nr. 51 3610 601 10. Standpfosten auf die Seite legen, die Pfostenanker in den vorgegebenen Lö- 11. Montiertes Podest umgedreht aufstellen um die Standpfosten anzuschrauben. chern positionieren und von unten mit den Standpfosten verschrauben. 12. Standpfosten nach Skizze 13 positionieren und zuerst von der Aufstiegsseite sowie Rutschenseite verschrauben.
- Seite 7 Montageanleitung Rutsche „Hochsitz“ Artikel-Nr. 51 3610 601 13. Den Holzturm auf die Standpfosten stellen und Dreiecke in den Winkel zwi- 15. Die beiden Bodenanker der Rutsche von innen an der Rutsche anschrauben. schen den Standpfosten schrauben. Maßstab 1:15 Zuschnitt Werk...
- Seite 8 Montageanleitung Rutsche „Hochsitz“ Artikel-Nr. 51 3610 601 16. Rutsche aufstellen und an vorgesehene Öffnung am Holzturm auflegen. Mit 17. Die beiden Bodenanker des Aufstiegs von innen anschrauben. angegebenem Befestigungszubehör am Holzturm verschrauben. Maßstab 1:15 Benennung Name Datum Übersicht Gez. Simonis xx.xx.xx...
- Seite 9 Montageanleitung Rutsche „Hochsitz“ Artikel-Nr. 51 3610 601 18. Aufstieg aufstellen und an vorgesehene Öffnung am Holzturm positionieren. 19. Gesamtes Spielgerät und Anbauteile in den Fundamentlöchern Mit angegebenem Befestigungszubehör am Holzturm zuerst von außen und- ausrichten und die Fundamente (s. Skizze 2) gießen.
- Seite 10 PFLEGE: Sollten solche Korrosionsstellen an Edelstahlteilen auftreten, so sind die- se mit einem feinen Schleifmittel (Korn 240) zu entfernen. Skizze 21: Draufsicht „Hochsitz“ Bitte achten Sie beim Transport und beim Aufbau darauf, dass die Bauteile aus Edelstahl keinesfalls mit „normalen“ Stahlteilen in Berührung kommen.
- Seite 11 Montageanleitung Rutsche „Hochsitz“ Artikel-Nr. 51 3610 601 Sind die Ablagerungen hartnäckig sollte man einen speziellen Flüssigreiniger (z.B. PFLEGE: Zur Erhaltung einer langen Lebensdauer Ihrer Spielgeräte sollten auf Phosphorsäurebasis) mit einem sauberen Tuch auftragen und nach kurzer Holzoberflächen regelmäßig nachlasiert werden. Das bietet den Holzoberflächen Einwirkzeit mit klarem Wasser abspülen.
