Montageanleitung Rutsche „Hochsitz"
Artikel-Nr. 51 3610 601
10. Standpfosten auf die Seite legen, die Pfostenanker in den vorgegebenen Lö-
chern positionieren und von unten mit den Standpfosten verschrauben.
je Standpfosten: 4x Schraube 6x80
Skizze 12: Pfostenanker verschrauben
Conradi+Kaiser GmbH Gewerbegebiet Larsheck | 56271 Kleinmaischeid
Tel. +49 (0) 2689 9580-0 | info@conradi-kaiser.de | www.conradi-kaiser.de
11. Montiertes Podest umgedreht aufstellen um die Standpfosten anzuschrauben.
12. Standpfosten nach Skizze 13 positionieren und zuerst von der Aufstiegsseite
sowie Rutschenseite verschrauben. Danach mit den beiden seitlichen Schrau-
ben verschrauben.
Benennung
Name
Datum
Holzturm
Gez.
Simonis
xx.xx.xx
Gepr.
Projekt
Rutsche Hochsitz
Zeichnungsnummer
1907-02-00
1907-02-00
Gewerbegebiet Larsheck
OHNE SCHRIFTLICHE ZUSTIMMUNG DER CONRADI+KAISER GMBH DARF DIESE
56271 Kleinmaischeid
TECHNISCHE UNTERLAGE WEDER VERVIELFÄLTIGT, NOCH DRITTEN MITGETEILT ODER
Name
Deutschland
ZUGÄNGLICH GEMACHT WERDEN, NOCH IN SONSTIGER WEISE MISSBRÄEUCHLICH VER-
WENDET WERDEN. ZUWIDERHANDLUNGEN WERDEN URHEBERRECHTLICH VERFOLGT.
je Seite 3x Schraube 6x120

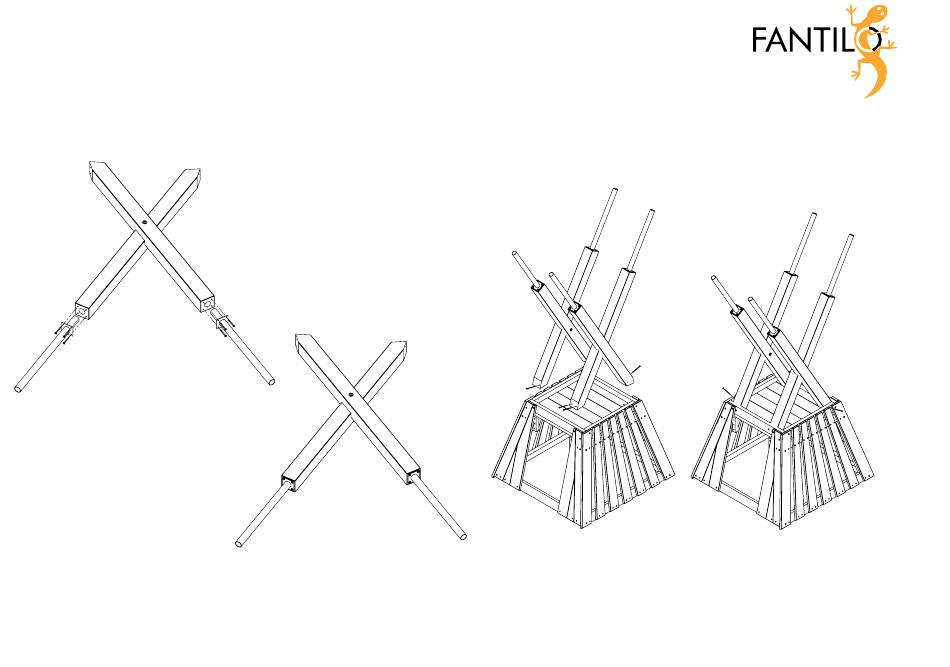

Skizze 13: Zusammenbau Podest mit Standpfosten
