3.1.1 Elementi di comando della pressatrice

Tasto ON/OFF (7)
Tasto di avvio (5)
Perno di bloccaggio (4)
Tasto di reset (8)
Testa ruotabile del cilindro (3)
Luce LED (2)
Staffa di supporto (4) (2 x)
3.2

Funzionamento

3.3

Indicatori LED

3.3.1 Indicatore di stato a LED sulla pressatrice

Accende/spegne la pressatrice.
Dopo 10 minuti di inutilizzo, la pressatrice si spegne automaticamente.
Avvia la pressatura.
Blocca le ganasce nell'apposito attacco.
Il perno di bloccaggio è controllato elettronicamente e deve essere completa-
mente inserito (fino all'arresto) per poter avviare la pressatura.
Porta la testa del rullo nella posizione iniziale, quando un processo di pressatura
non viene completato a causa di un guasto.
Consente la rotazione a 360° (orientamento flessibile delle ganasce rispetto al
punto di pressatura).
Si illumina non appena viene premuto il tasto di avvio.
Serve, ad esempio, a inserire una cintura.
La pressatrice tipo 7 è un utensile di pressatura ad azionamento elettroidraulico.
Funziona con una tensione di 18 V DC. Premendo il tasto di avvio sulla pressatri-
ce pronta all'uso si avvia il processo di pressatura. La testa del rullo ad aziona-
mento idraulico si sposta in avanti nella ganascia e la chiude con una forza
di 32 kN.
La pressatrice è dotata della tecnologia Bluetooth® senza fili a scopo di assisten-
za.
L'indicatore di stato a LED è composto da quattro segmenti disposti in cerchio in-
torno al tasto ON/OFF. I LED indicano le diverse condizioni operative della pressa-
trice.
3
4

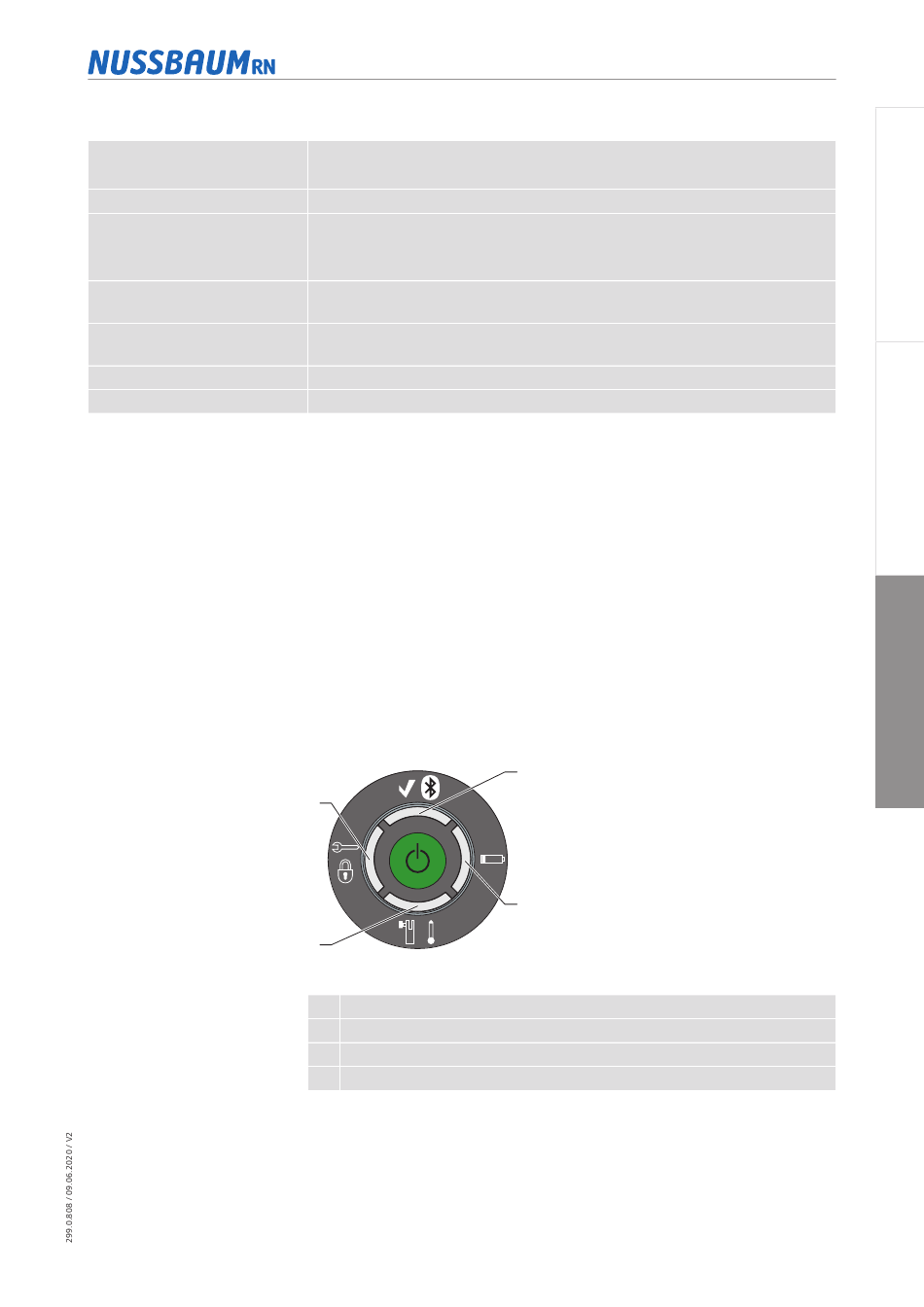

Fig. 2: Indicatore di stato a LED con quattro segmenti LED
1 Stato
2 Accumulatore
3 Pressatrice
4 Temperatura o perno di bloccaggio
Istruzioni per l'uso
3 | Descrizione del prodotto
1
2
