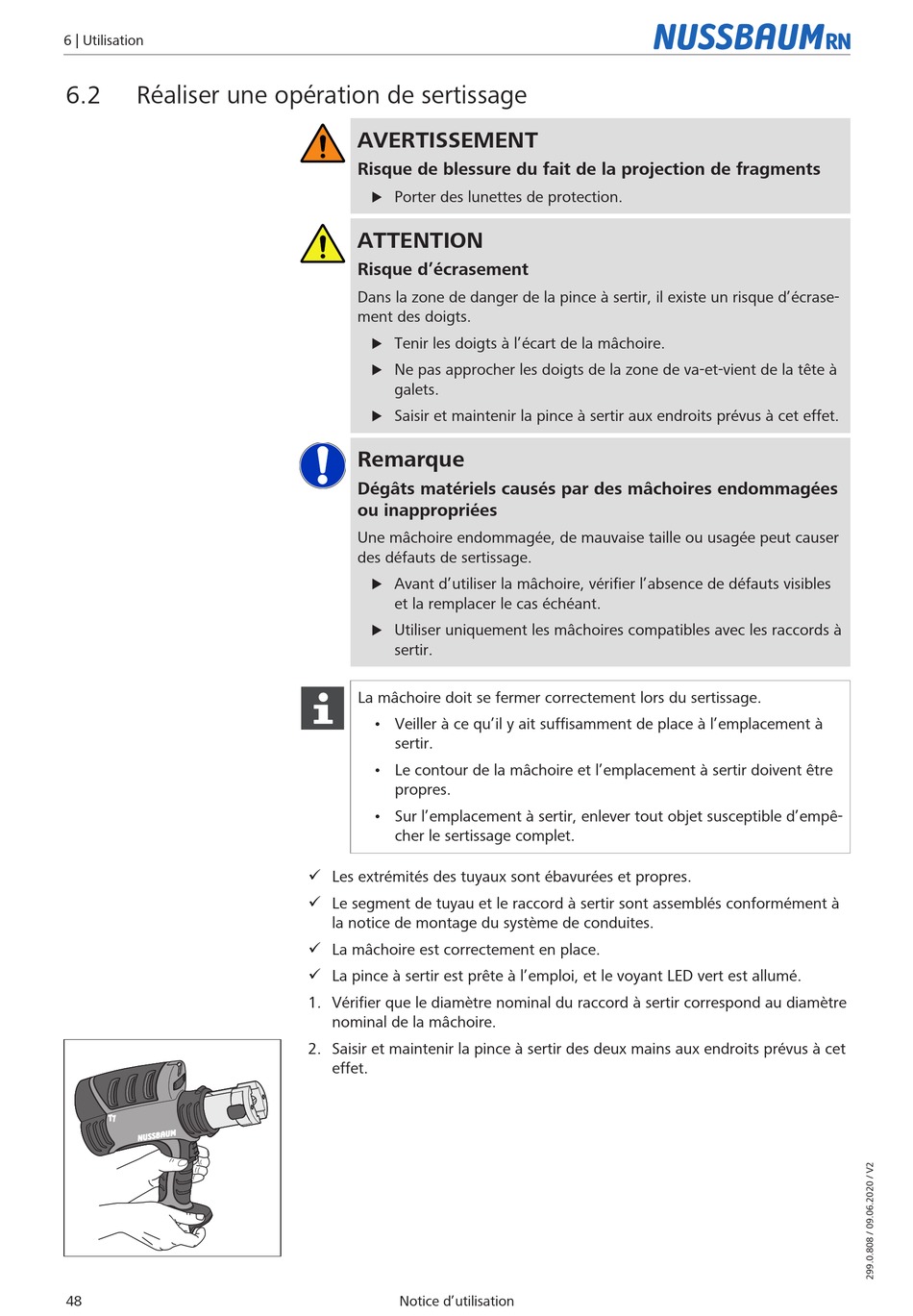

Réaliser Une Opération De Sertissage - Nussbaum T7 Bedienungsanleitung

6 | Utilisation
6.2 Réaliser une opération de sertissage
48
AVERTISSEMENT
Risque de blessure du fait de la projection de fragments
Porter des lunettes de protection.
u
ATTENTION
Risque d'écrasement
Dans la zone de danger de la pince à sertir, il existe un risque d'écrase-
ment des doigts.
Tenir les doigts à l'écart de la mâchoire.
u
Ne pas approcher les doigts de la zone de va-et-vient de la tête à
u
galets.
Saisir et maintenir la pince à sertir aux endroits prévus à cet effet.
u
Remarque
Dégâts matériels causés par des mâchoires endommagées
ou inappropriées
Une mâchoire endommagée, de mauvaise taille ou usagée peut causer
des défauts de sertissage.
Avant d'utiliser la mâchoire, vérifier l'absence de défauts visibles
u
et la remplacer le cas échéant.
Utiliser uniquement les mâchoires compatibles avec les raccords à
u
sertir.
La mâchoire doit se fermer correctement lors du sertissage.
• Veiller à ce qu'il y ait suffisamment de place à l'emplacement à
sertir.
• Le contour de la mâchoire et l'emplacement à sertir doivent être
propres.
• Sur l'emplacement à sertir, enlever tout objet susceptible d'empê-
cher le sertissage complet.
ü Les extrémités des tuyaux sont ébavurées et propres.
ü Le segment de tuyau et le raccord à sertir sont assemblés conformément à
la notice de montage du système de conduites.
ü La mâchoire est correctement en place.
ü La pince à sertir est prête à l'emploi, et le voyant LED vert est allumé.
1. Vérifier que le diamètre nominal du raccord à sertir correspond au diamètre
nominal de la mâchoire.
2. Saisir et maintenir la pince à sertir des deux mains aux endroits prévus à cet
effet.
Notice d'utilisation
