3.1.1 Éléments de commande de la pince à sertir
Bouton marche/arrêt (7)
Bouton de démarrage (5)
Boulon de retenue (4)
Bouton de réenclenchement (8) Remet la tête à galets dans sa position de départ lorsqu'un sertissage a échoué
Tête de cylindre tournante (3)
Voyant LED (2)
Étrier (4) (2 x)
3.2

Fonction

3.3

Voyants LED

3.3.1 Affichage d'état LED sur la pince à sertir
Met en marche/arrête la pince à sertir.
Si elle n'est pas utilisée pendant 10 minutes, la pince à sertir se met automati-
quement hors tension.
Déclenche un sertissage.
Verrouille les mâchoires dans la prise pour mâchoires.
Le boulon de retenue est surveillé électroniquement et doit être introduit à fond
(jusqu'à la butée) avant que l'on puisse réaliser un sertissage.
en raison d'un dysfonctionnement.
Assure une rotation sur 360° (permet d'orienter les mâchoires sur l'endroit où se
fait le sertissage).
S'allume dès que le bouton de démarrage est pressé.
Sert p. ex. à fixer une sangle.
La pince à sertir type 7 est un appareil à sertir à commande électrohydraulique.
Elle fonctionne avec une tension de 18 V d.c. En appuyant sur le bouton de dé-
marrage sur la pince à sertir sous tension, on déclenche l'opération de sertissage.
La tête à galets actionnée hydrauliquement avance jusqu'à la mâchoire, qui se
ferme avec une force de 32 kN.
En vue de sa maintenance, la pince à sertir est dotée de la technologie sans fil
Bluetooth®.
L'affichage d'état LED est constitué de 4 segments disposés en cercles concen-
triques autour du bouton marche/arrêt. Les voyants LED signalent divers états de
fonctionnement de la pince à sertir.
3
4

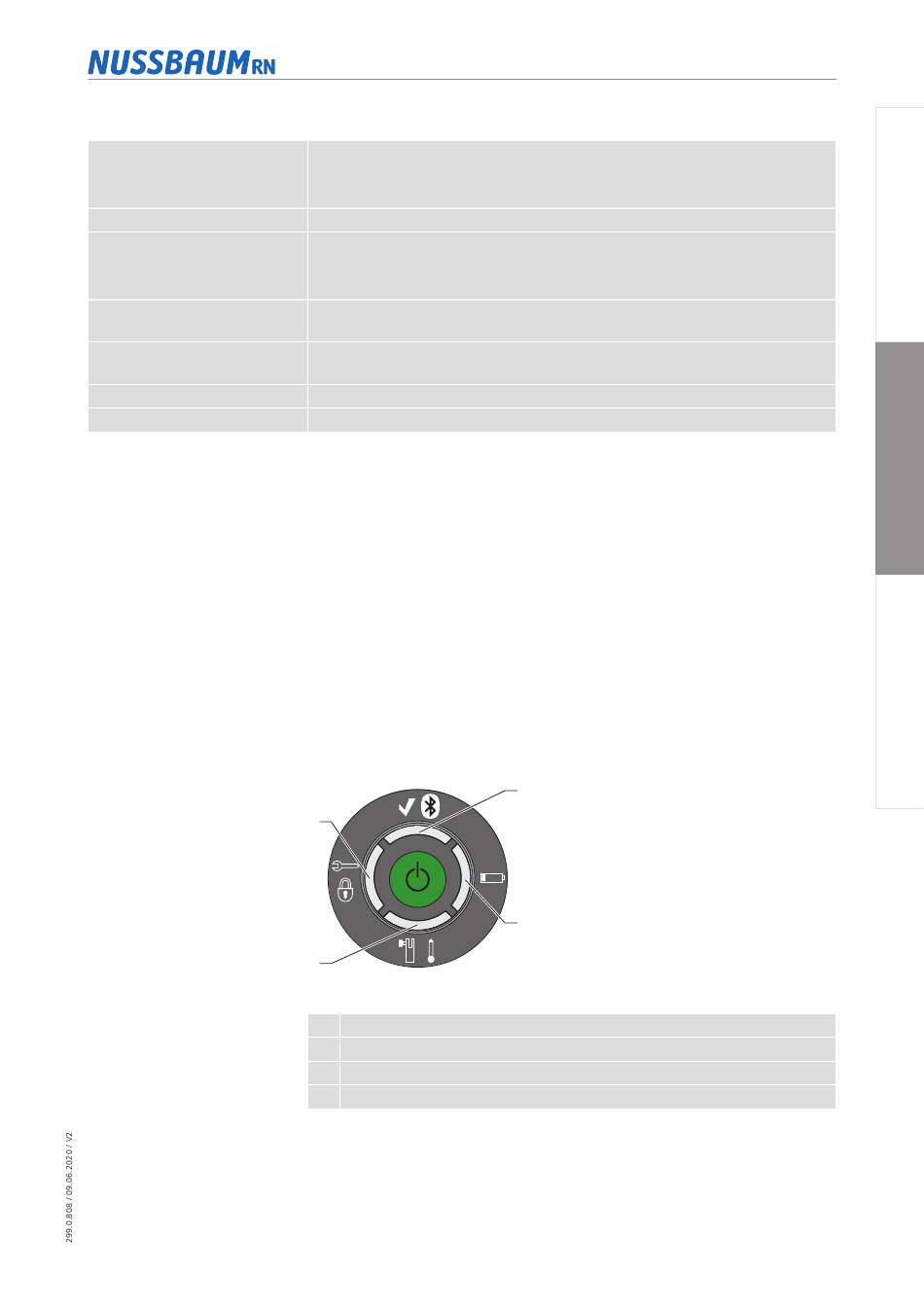

Fig. 2: L'affichage d'état LED avec 4 segments LED
1 État
2 Accumulateur
3 Pince à sertir
4 Température ou boulon de retenue
