3.1.1 Bedienelemente Presswerkzeug
Ein-/Aus-Taste (7)
Starttaste (5)
Haltebolzen (4)
Rückstelltaste (8)
Drehbarer Zylinderkopf (3)
LED-Leuchte (2)
Haltebügel (4) (2 x)
3.2
Funktion
3.3
LED-Anzeigen
3.3.1 LED-Statusanzeige am Presswerkzeug
Schaltet das Presswerkzeug ein/aus.
Nach 10 Minuten schaltet sich das Presswerkzeug automatisch ab, wenn es nicht
verwendet wird.
Löst eine Verpressung aus.
Verriegelt die Pressbacken in der Pressbackenaufnahme.
Der Haltebolzen wird elektronisch überwacht und muss vollständig (bis zur Arretie-
rung) eingeführt sein, um eine Verpressung starten zu können.
Bringt den Rollenkopf in die Ausgangsposition, wenn ein Pressvorgang aufgrund
einer Störung nicht beendet wurde.
Sorgt für Drehbarkeit um 360° (flexible Pressbackenausrichtung zur Pressstelle).
Leuchtet, sobald die Starttaste gedrückt wird.
Dient z. B. zum Anbringen eines Gurts.
Das Presswerkzeug Typ 7 ist ein elektrohydraulisch betriebenes Pressgerät. Es
wird mit einer Spannung von 18 V d.c. betrieben. Durch Drücken der Starttaste
an dem betriebsbereiten Presswerkzeug wird der Pressvorgang gestartet. Der hy-
draulisch bewegte Rollenkopf fährt nach vorne in die Pressbacke und schliesst sie
mit einer Kraft von 32 kN.
Das Presswerkzeug ist zu Service-Zwecken mit drahtloser Bluetooth®-Technolo-
gie ausgestattet.

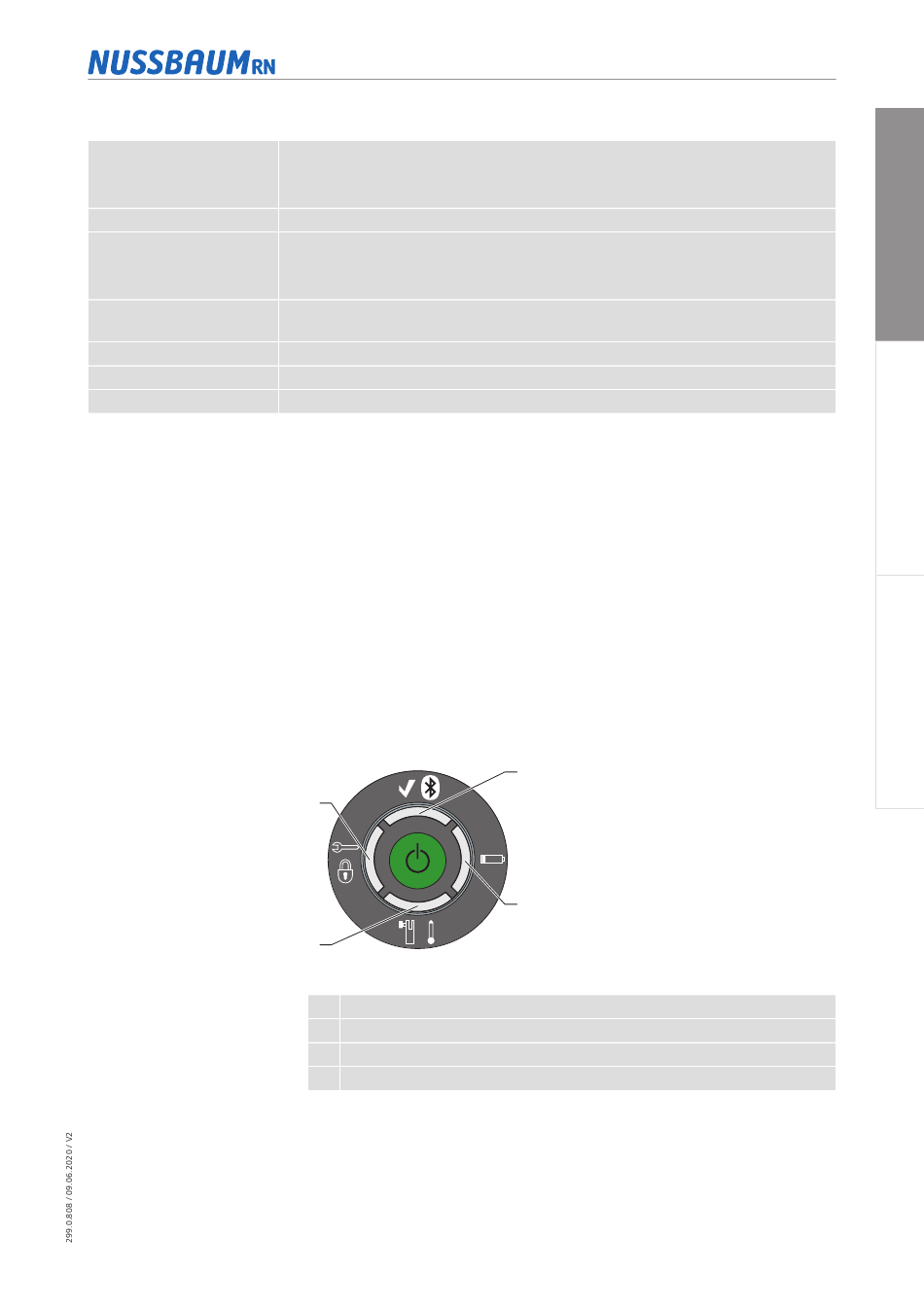

Die LED-Statusanzeige besteht aus 4 Segmenten, die kreisförmig um die Ein-/
Aus-Taste angeordnet sind. Die LEDs zeigen verschiedene Betriebszustände des
Presswerkzeugs an.
3
4
Abb. 2: LED-Statusanzeige mit 4 LED-Segmenten
1 Status
2 Akku
3 Presswerkzeug
4 Temperatur oder Haltebolzen
Bedienungsanleitung
1
2
3 | Produktbeschreibung
