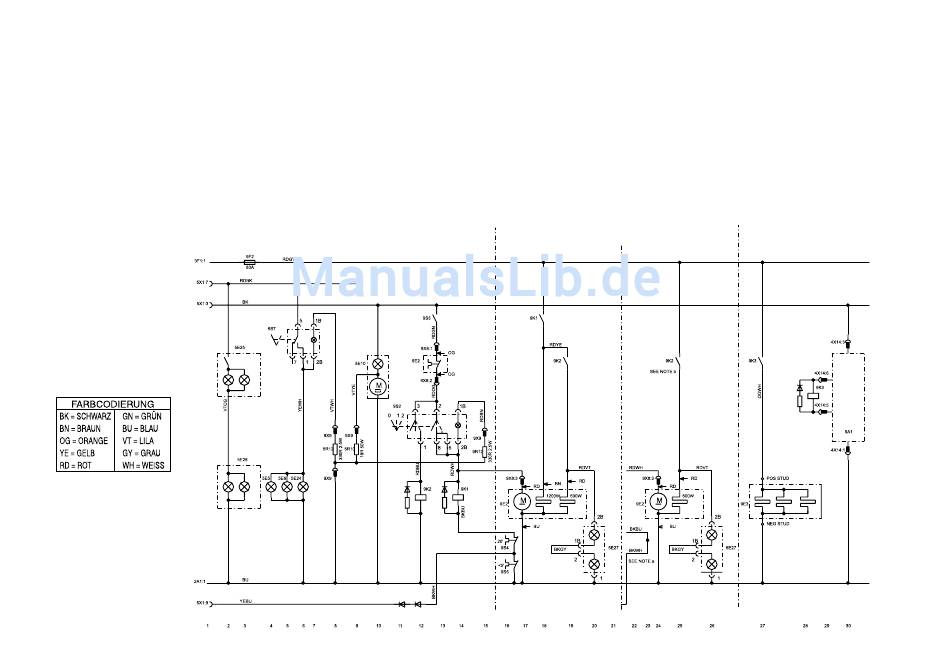

SCHALTPLAN - KABINE (SONDERAUSRÜSTUNG)
9A1 Wechselsprechanl./Zeitschaltungsmodul (nur Kühlraum)
5E5 Arbeitsscheinwerfer (links)
5E6 Arbeitsscheinwerfer (rechts)
5E10 Rundumleuchte
5E24 Arbeitsscheinwerfer - hinten
5E25 Innenraumbeleuchtung - Kabine vorn
5E26 Innenraumbeleuchtung - Kabine hinten
5E27 Kontrollicht - Heizungsregulierung
9E2 Heizung - Kabine
74
30 9E3 Scheibenheizung (Vers. m. beh. Frontsch.)
4 9F1 Sicherung
5 9K1 Schaltschütz - Heizstufe 1
10 9K2 Schaltschütz - Heizstufe 2
6 9K3 Schaltschütz - Scheibenheizung
2-3 5R10 Ballastwiderstand - Rundumleuchte
2-3 5R12 Ballastwiderstand - Lampenschaltung
26 9R12 Ballastwiderstand - Lampenschaltung
13, 17-19 5S7 Schalter - Arbeitsleuchten
27-28 9S2 Schalter - Heizung
3 9S3 Schalter - Kabinentür
18,13-14 9S4 Thermostat - Kabine
19/25, 11-12 9S5 Thermostat - Frostschutz
27, 28-29 4X14 Stecker, 18-polig - Kabinenzusatzausrüst.
9 5X1 Stecker, 10-polig - Beleuchtung
8 9X8 Stecker, 3-polig - Heizungsregulierung
15 9X9 Stecker, 4-polig - Kabinenzusatzausrüst.
5-7
ALTERNATIVE
HEIZUNGS-ANSCHLÜSSE FÜR
HEIZUNGS-ANSCHLÜSSE FÜR
KÜHLRAUM-KABINE
AUSSENL.-KAB.-AUSFÜHRUNG
11-14
13
16
16
29-30
1
13, 17
8-9, 15
