HUBMAST UND SCHUBSCHLITTEN

Arbeiten am Hubmast und Schubschlitten

GEFAHR! Vor der Reparatur oder Einstellung des
Schubschlittens, des
Gabelträgers oder Hubmastes dürfen ohne die
nachstehenden Sicherungen keine Arbeiten
durchgeführt werden.

Hubmast ausbauen

GEFAHR! Diese Arbeiten dürfen nur durch das
Fachpersonal Ihres Linde-Vertragshändlers
durchgeführt werden.
Schubschlitten gegen Ein- bzw.
Ausfahren sichern
angehobenen
GEFAHR! Bei Arbeiten vor oder hinter dem
Schubschlitten muß dieser gegen Ein- bzw.
Ausfahren gesichert werden.
- Handbremse fest anziehen.
- Gabelträger ganz absenken.
- Schubschlitten ganz ausfahren.

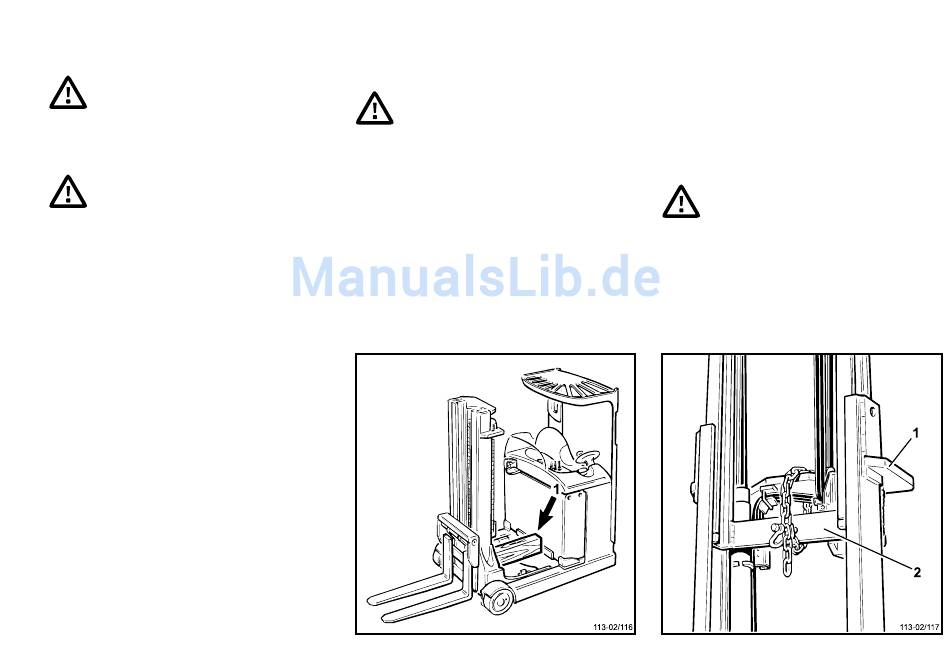

- Holzklotz (1) zwischen Mast und Batteriegrundplatte
einlegen.
- Schubschlitten bis zum Anschlag am Holzklotz
einfahren.
- Schlüsselschalter ausschalten und Schlüssel
abziehen.
- Batteriestecker abziehen.
INSTANDHALTUNG

Hubmast

FUNKTION: Der Gabelträger wird über die Kette des
mittigen Zylinders bis zur Freihubhöhe angehoben. Dann
hebt der äußere Zylinder den Innenmast an. Bedingt durch
die Kettenumlenkung wird der Innenmast mit doppelter
Geschwindigkeit angehoben. Der äußere Zylinder ist auf
dem Innenmast angeordnet.

Angehobenen Hubmast sichern

ACHTUNG! Eine für den Mast ausreichend
tragfähige Kette benutzen. Die maximal
zulässige Hubhöhe beachten.
- Gabelträger hochfahren.
- Kette über die äußere Masttraverse (1) und unter der
inneren Masttraverse (2) durchführen. Kettenenden
miteinander verbinden.
- Mast bis zum Kontakt mit der Kette absenken.
- Gabelträger bis zum Anschlag absenken.
45
