LENKUNG UND BREMSEN (EINPEDALBEDIENUNG)

Lenkung

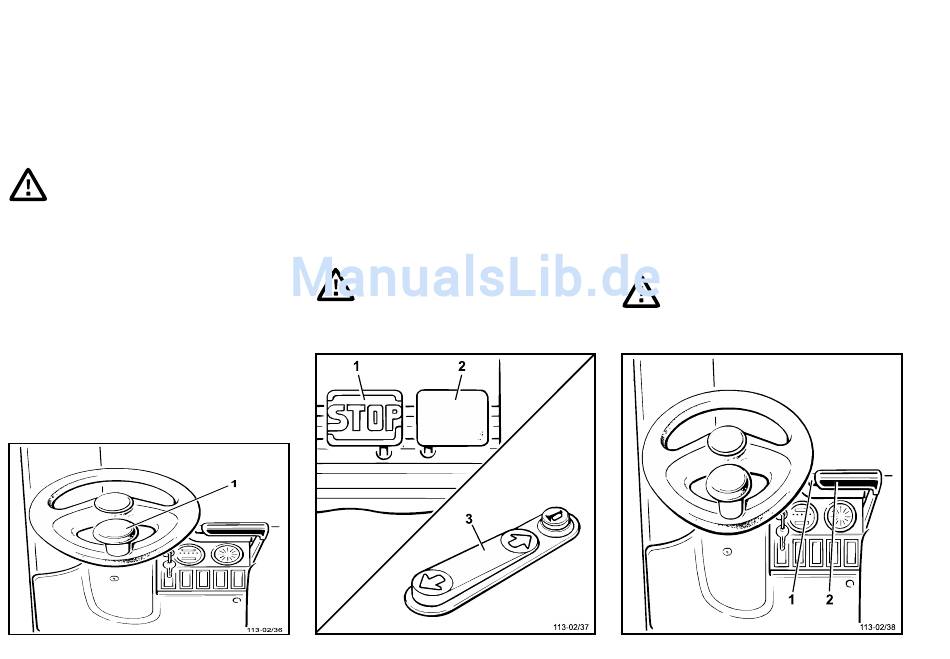

Die hydrostatische Lenkung ist spielend leicht zu
bedienen. Das ist besonders beim Rangieren auf engem
Raum und in schmalen Gängen vorteilhaft.
Der Lenkknopf (1) am Lenkrad muß beim Fahren stets
mit einer Hand festgehalten werden.
Stapler in Betrieb nehmen, fahren und Lenkrad nach links
und rechts bis an Anschlag betätigen.
GEFAHR: Bei Schwergängigkeit oder zu großem
Lenkspiel wenden Sie sich an Ihren Linde-
Vertragshändler. Ihr Stapler darf nicht mit
mangelhafter Lenkanlage gefahren werden.

Wenderadius

R 14 - 1540 mm, R 16 - 1640 mm, R 16 N - 1620 mm
R 20 - 1775 mm, R 20 N - 1750 mm
HINWEIS: Bei stehendem Stapler, d.h. wenn keine
Lenkung erfolgt, läuft der Servolenkungs-Pumpenmotor
mit niedriger Drehzahl weiter. Beim Drehen des Lenkrades
erhöht sich der Hydraulikdruck. Hierdurch wird ein
elektrischer Druckwächter betätigt, die Stromzufuhr zum
Motor und die Drehzahl des Pumpenmotors erhöhen sich.
26

Bremsen

Gegenstrombremsung (Betriebsbremse)
- Das betätigte Fahrpedal (2) zurücknehmen oder mit
dem Richtungswahlschalter (3) die entgegengesetzte
Fahrtrichtung wählen.

Hydraulische Bremse

- Fahrpedal (2) loslassen.
- Bremspedal (1) treten.
HINWEIS: Mit dem Bremspedal werden die hydraulischen
Bremsen am Fahrmotor und an beiden Lasträdern
betätigt.
VORSICHT! Zur Notbremsung ist das
Bremspedal (1) zu betätigen. Vor der
Inbetriebnahme des Staplers muß der Fahrer mit
der Funktion und Wirkung dieser Notbremse
vertraut sein und hierzu die Notbremsung ohne
Transportlast üben.
BEDIENUNG

Handbremse

Benutzen Sie zu Ihrer eigenen Sicherheit STETS die
mechanische Handbremse zum Abstellen des Staplers
und beim Stapelbetrieb. Die Bremse am Antriebsmotor
wird über einen Seilzug betätigt.

Handbremse anziehen

- Handbremshebel (2) fest zum Fahrer ziehen.
Handbremse lösen
- Knopf (1) am Handbremsgriff eindrücken und Hebel
vom Fahrer weg drücken.
HINWEIS: Auf Wunsch kann der Stapler mit einem
Warnsummer ausgestattet werden, der ausgelöst wird,
wenn der Fahrer aussteigt, ohne die Handbremse
anzuziehen.
GEFAHR: Bei offensichtlichem Verschleiß,
defekten Bremsen oder nicht einwandfreiem
Bremsverhalten ist Rücksprache mit dem Linde-
Vertragshändler zu nehmen. Ein Stapler mit
defekten Bremsen darf nicht benutzt werden.
