HUBHÖHENANZEIGE - LHI (SONDERAUSRÜSTUNG)

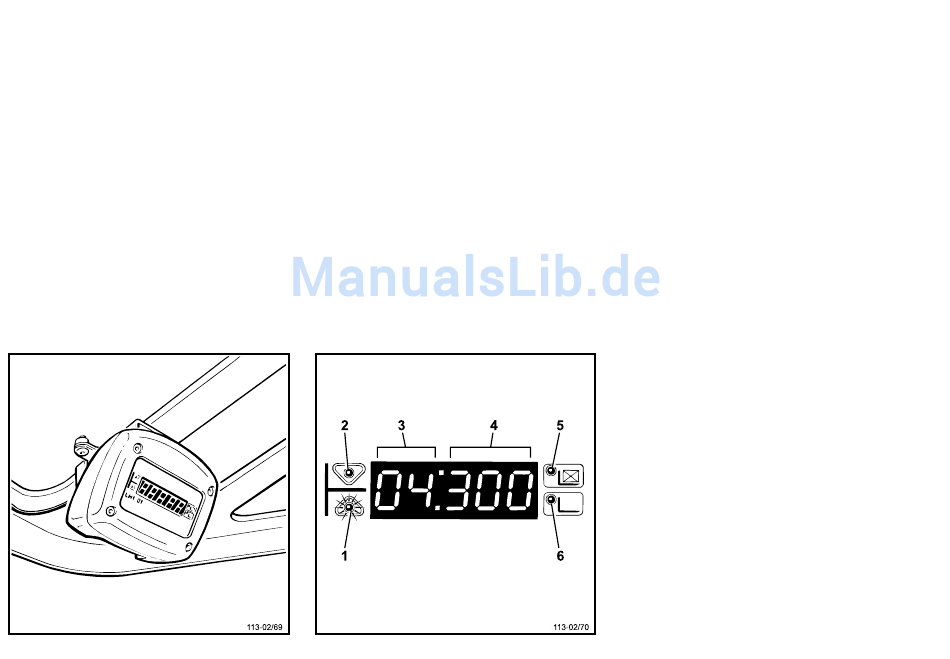

Die Hubhöhenanzeige (LHI) ist am Fahrerschutzdach
montiert und zeigt die Position der Gabel an.
Das Gerät umfaßt zwei Richtungsanzeige-LEDs (1 und 2),
eine zweiteilige numerische Anzeige (3 und 4) sowie
Absetz-/Aufnahme-LEDs (5 und 6).
Die LHI bietet zwei Anzeigevarianten. Der Modus „laufende
Höhe" zeigt die Höhe der Gabel in mm an. Der Modus
„Regalhöhe" zeigt die Regalnummer an und informiert
über die LEDs, wenn sich die Gabel in der Absetz- oder
Aufnahmeposition befindet.
HINWEIS: Der Betriebsmodus kann nicht vom Fahrer
eingestellt werden.
HINWEIS: Bei der LHI handelt es sich um eine reine
Höhenanzeige; durch sie wird die Hubbewegung weder
verlangsamt noch angehalten.
42
Betrieb (Modus „Regalhöhe")
HINWEIS: Die LHI ist unterhalb der Freihub-Höhe nicht
einbezogen. Während des Freihubs erscheinen auf der
Anzeige fünf horizontale Striche.
- Gabel über die Freihubhöhe anheben.
- Das linke Ziffernpaar (3) zeigt die Regalhöhe an.
- Die drei rechten Ziffern (4) geben zusammen mit den
LEDs (1 oder 2) Abstand und Richtung von der
Regalhöhe (3) an. Bei dem unten gezeigten Beispiel
ist die Gabel zum Erreichen der Regalhöhe vier dann
um 300 mm anzuheben.
- Beim Erreichen einer Regalhöhe erlöschen die beiden
Richtungs-LEDs (1 und 2).
BEDIENUNG
Last einlagern (Modus „Regalhöhe")
- Last anheben bis die gewünschte Regalhöhe
angezeigt wird.
- Last weiter heben bis LED (5) aufleuchtet.
HINWEIS: LED (6) leuchtet beim Heben der Last auf
und erlischt wieder.
- Die Last ist jetzt auf der richtigen Höhe und kann im
Regal abgesetzt werden.
Last auslagern (Modus „Regalhöhe")
- Gabel heben bis gewünschte Regalhöhe angezeigt
wird.
- Gabel weiter heben bis LED (6) aufleuchtet.
- Die Gabel befindet sich jetzt auf der richtigen Höhe
und die Last kann aufgenommen werden.
