Batteriewechsel mit Wechselrahmen

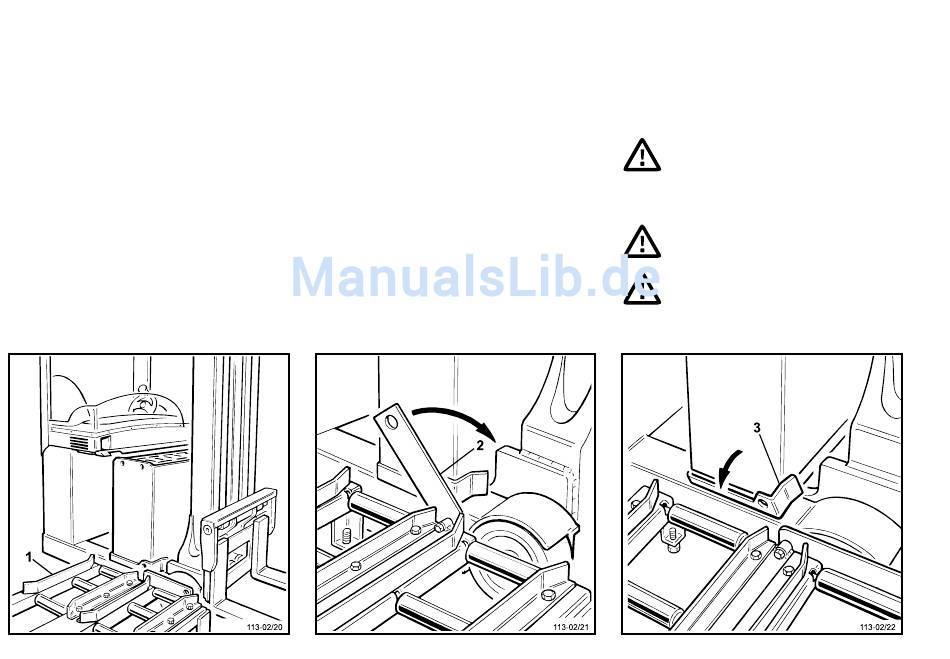

- Stapler an den Wechselrahmen (1) fahren.
- Batterie mit dem Schubschlitten ausfahren. Stapler
rangieren bis die Batterie genau gegenüber der freien
Spur des Wechselrahmens steht.
- Stapler ausschalten, Batterie-Verriegelungsplatte
lösen und Batteriestecker abziehen.
- Klinke (2) am Wechselrahmen öffnen.
HINWEIS: Die Klinke läßt sich umlegen, um jeweils eine
der beiden Batterien zu sichern.
- Batterie-Sicherungsklinke (3) am Batteriewagen zum
Öffnen hochziehen und nach außen klappen.
- Batterie vom Stapler auf den Wechselrahmen schieben
und mit der Klinke (2) sichern.
- Hilfskabel an die geladene Batterie und den
Staplerstecker anschließen.
20
- Schlüsselschalter einschalten und Stapler so
rangieren, daß der Batteriewagen genau gegenüber
der geladenen Batterie steht.
- Geladene Batterie auf den Batteriewagen des Staplers
schieben und mit der Klinke (3) sichern.
- Schlüsselschalter ausschalten.
- Hilfskabel trennen.
- Batteriestecker des Staplers anschließen und dabei
darauf achten, daß die Batterie-Verriegelungsplatte
eingerastet ist.
- Schlüsselschalter einschalten und zum Einfahren der
Batterie den Schubhebel betätigen.
- Den Schubhebel in die Neutralstellung zurückstellen
und erneut betätigen, um sicherzustellen, daß der Mast
ganz eingefahren und die Batterie vollkommen
verriegelt ist.
INBETRIEBNAHME
HINWEIS: Ein akustisches Klickgeräusch ist deutlich
hörbar, wenn die Batterie vollkommen verriegelt wird.
GEFAHR! Sicherstellen, daß die Batterie
vollkommen verriegelt ist; dazu werden der Mast
eingefahren und der Schubhebel in die
Neutralstellung zurückgestellt, dann wird der
Schubhebel erneut betätigt bis ein Klicken
deutlich hörbar ist.
VORSICHT! Beim Einfahren der Batterie darauf
achten, daß die Kabel nicht verdreht sind.
GEFAHR! Die Ersatzbatterie MUSS in Größe und
Gewicht der serienmäßigen Ausführung
entsprechen.
Bei Abweichungen wenden Sie sich bitte an Ihren Linde-
Vertragshändler.
