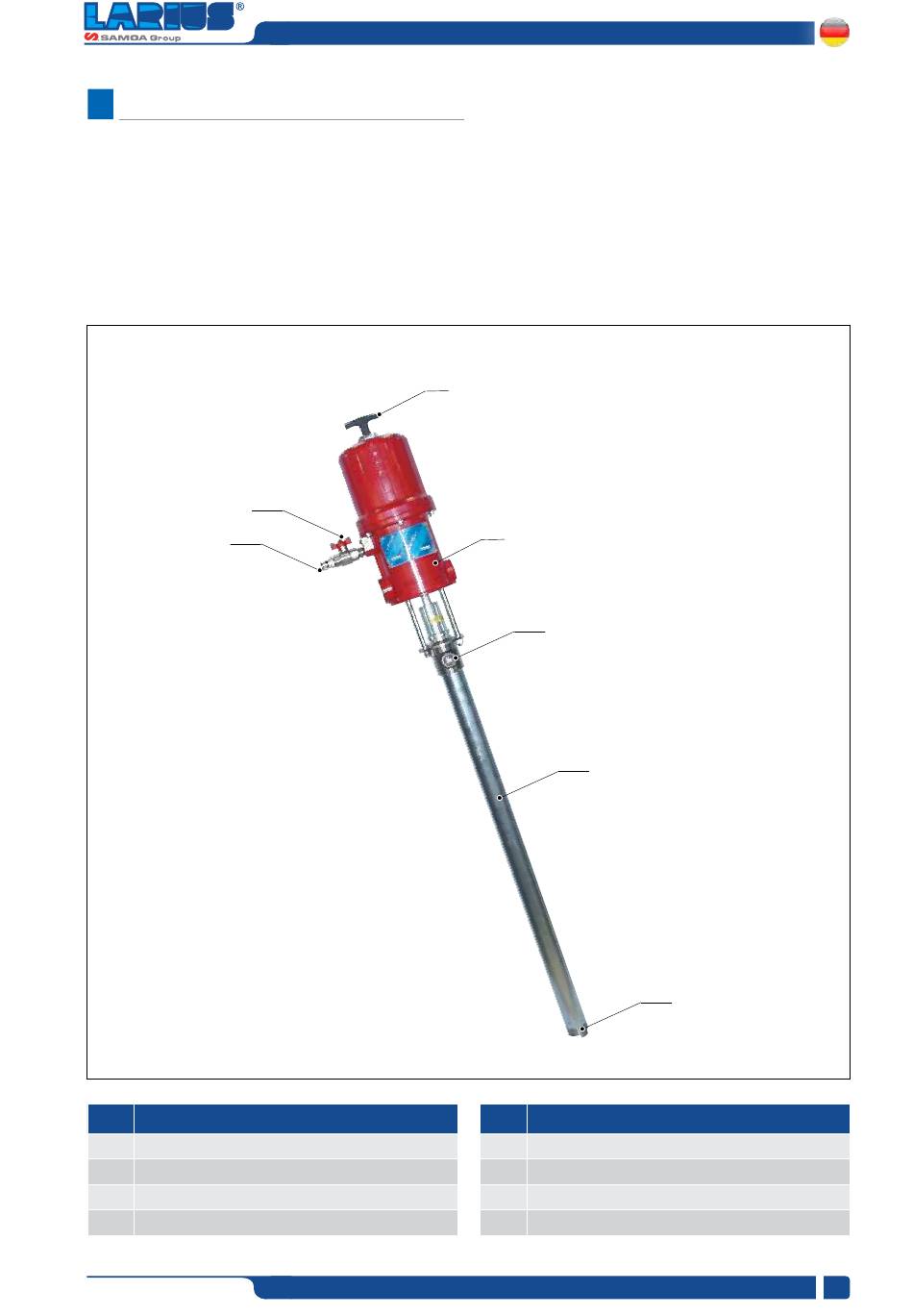

BESCHREIBUNG DES GERÄTS
A A
Die Pumpe GHIBLI 10:1 ist eine pneumatische Pumpe, die für
das Umfüllen von Flüssigkeiten im Nieder -und Mitteldruckver-
fahren benutzt wird. Die Pumpe Ghibli besteht im Wesentlichen
aus einem Luftmotor und einer als «Materialpumpeinheit» oder
einfacher, als «Pumpeinheit» bezeichneten Struktur.
Beim Pneumatikmotor erzeugt die Druckluft die alternierende
senkrechte Bewegung des Motorkolbens; diese Bewegung wird
über einen Verbindungsstab auf den Kolben der Pumpeinheit
2
1
Pos.
Beschreibung
1
Einlauf Pumpe
2
Schließ- Öffnungsventil Luftstrom
3
Handgriff
4
Pneumatisches Motor
ED. 04 - 07/2020 - Cod. 150154
übertragen.
Das führt dazu, dass die Pumpe das Material ansaugt und zum
Auslauf drückt. Das komplette Gerät umfasst den Fahrwagen,
den Hochdruckmaterialfilter, den Luftdruckregler für die Pum-
penversorgung, den Materialansaugschlauch (mit Filter) und den
Umlaufschlauch.
Das Verhältnis 10:1 gibt an, dass der Ausgangsdruck des Mate-
rials 10 Mal so hoch ist wie der Druck der Zufuhrluft der Pumpe.
3
4
5
6
Pos.
Beschreibung
5
Auslauf Material
6
Material Ansaugschlauch
7
Einlauf Material
GHIBLI 10:1
7
www.larius.com
3
