5. Elektro-Installation
Hoesch-Whirlwannen sind „für den Hausgebrauch" ausgelegt (einschließlich Hotels, Wohnheime u. a.) und
entsprechen den einschlägigen EN-VDE-Vorschriften. Ausgenommen ist eine Verwendung im medizinischen
Bereich. Die Elektroinstallation darf nur von einer konzessionierten Elektro-Fachkraft vorgenommen wer-
den.
• Die Elektroinstallation muss gemäß DIN VDE 0100-701 und / oder gemäß IEC 60364-7-701 ausgeführt
sein.
• Zusätzlich sind die nationalen Abweichungen sowie die technischen Anschlussbedingungen der örtlich
zuständigen Elektroversorgungsunternehmen (EVU) zu beachten.
• Das Whirlwannen-System ist ausgelegt für eine Wechselspannung 230 V~AC, 50 Hz.
• Die Whirlanlage ist durch eine separate Stromkreiszuleitung elektrisch zu versorgen und entsprechend der
Leistungsaufnahme mit 10 A / 16 A träge abzusichern, gemäß dem Typenschild. Weitere Verbraucher dür-
fen nicht abgezweigt werden.
• Für die Whirleinrichtung muss eine separate Fehlerstrom-Schutzeinrichtung (RCD) mit einem
Bemessungsdifferenzstrom ≤ 30mA installiert werden.
Der separat vorgeschaltete FI-Schutzschalter (RCCB) muss den einschlägigen DIN EN / VDE Normen ent-
sprechen. Vorzugsweise können kombinierte FI / LS-Schalter (RCBO) mit eingebauter Überstrom-
Schutzeinrichtung verwendet werden. Die Funktionstüchtigkeit und Wirksamkeit der Fehlerstrom-
Schutzeinrichtung (RCD) ist regelmäßig zu prüfen.
• In der fest verlegten Installation ist ein allpolig trennender Hauptschalter mit mindestens 3 mm
Kontaktabstand für die allgemeine Ausschaltung der Anlage und Trennung vom Netz vorzusehen. Der
Benutzer ist auf die separate Abschaltmöglichkeit hinzuweisen. Es wird empfohlen, bei Nichtbenutzung
des Whirlsystems die Verbindung der Whirlanlage zum Stromnetz durch den Haupt-/FI-Schalter zu unter-
brechen.

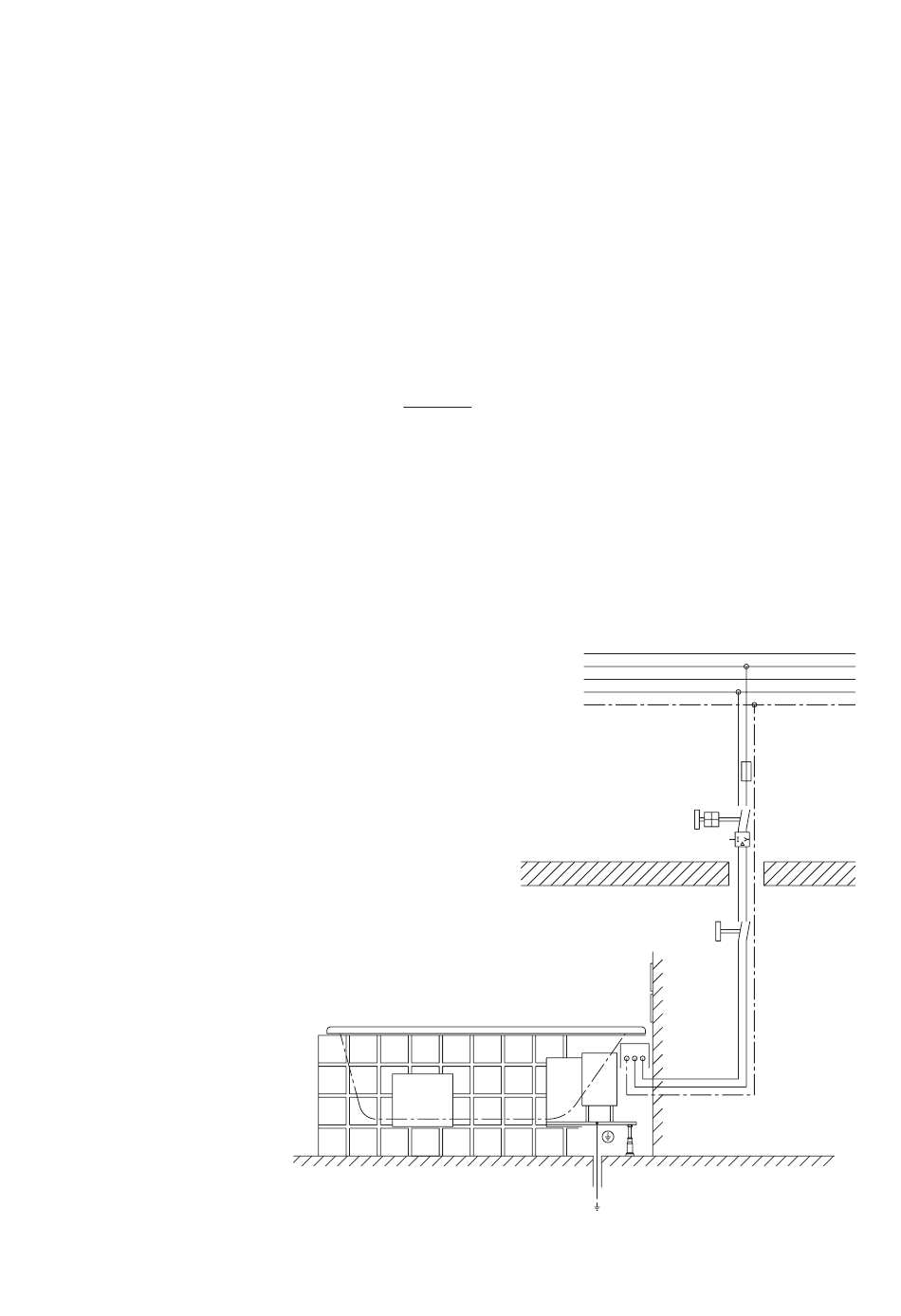

L 1
L 2
L 3
N
PE
10 A / 16 A träge
RCD 30 mA
Hauptschalter im Bad
(Anordnung außerhalb Zone 2
gem. VDE 0100 Teil 701)
Potentialausgleich 4 mm
