- Seite 1 PERA Montage- und Bedienungsanweisung...
-
Seite 3: Inhaltsverzeichnis
Schemazeichnung ..............................9 Abdeckung ................................9 Bedienungsanleitung ............................10 Einleitung ................................10 09.01 Wie funktioniert das Whirlpoolsystem? ........................ 10 Funktionen Whirlpool PERA..........................10 10.01 Tastatur ................................10 10.02 Massagezonen..............................11 Trockenlaufschutz ............................... 12 Zyklus der Filtration, Erwärmung und Ozonisierung von Wasser ................ 12 Betriebsart................................ -
Seite 4: Allgemeines

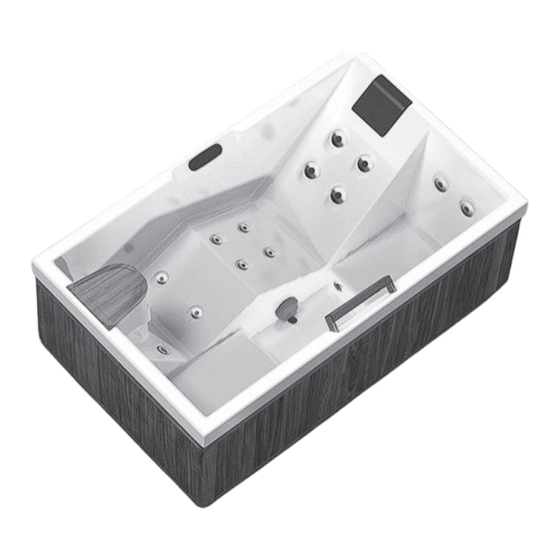

Der Whirlpool PERA wird als komplett montierte Einheit auf einem tragenden Untergestell und anschlussfertig vorinstallierter Technik geliefert. Der Whirlpool PERA ist für den privaten Bereich konzipiert. Das Becken ist aus 5 mm starkem Acryl (PMMA) in Sanitärqualität tiefgezogen und rückseitig mit Glasfaser-Polyester verstärkt. Jeder Whirlpool PERA wird im Werk kontrolliert und einer Funktionsprobe sowie Dichtheitskontrolle unterzogen. -
Seite 5: Aufstellung/Montage
Der Whirlpool PERA ist sowohl für den Einsatz im Freien, als auch in geschlossenen Räumen vorgesehen. ■ Der Untergrund sollte fl ach und stabil sein. Der Whirlpool PERA lässt sich nicht ausrichten. Die Belastbarkeit des Bodens (Statik) berücksichtigen. Das Gesamtgewicht des Geräts bei seiner Nutzung beachten! ■... -
Seite 6: Elektro-Installation
03.03 Elektro-Installation Hoesch-Whirlpool sind für den privaten Hausgebrauch und Hotels ausgelegt und entsprechen den einschlägigen DIN/ E N-Vorschriften. Ausgenommen ist eine Verwendung im medizinischen Bereich. Hinweis: Sämtliche Elektro-Arbeiten müssen durch Fachelektriker gem. der geltenden DIN/EN, typischen Landesvorschriften und örtlichen Stromvorschriften durchgeführt werden! Das Whirlpool-System ist ausgelegt für eine Wechselspannung 230 V~AC, 50/60 Hz, 5kW. -
Seite 7: Anschlussschaltbild
Anlage niemals ohne Schutzmaßnahme (PE, ) betreiben! Vor dem Öffnen spannungsfrei schalten! 10A träge RCD 30 mA Hauptschalter im Bad (Anordnung außerhalb Zone 2) Poten ialausgleich 4 mm² 03.03.2 Anschlussschaltbild F10A 250V OZONE PUMP 1 F3A 250V F6, T30A 480V Light F4, T0.2A 250V Balboa... -
Seite 8: Probelauf Und Dichtigkeitsprobe
Der Revisionseinsatz darf nur mit Werkzeug geöffnet werden. Die Maße sind unbedingt einzuhalten, da nur dann bei eventuell erforderlichen Wartungen eine problemlose Ausbaumöglichkeit für die technischen System- Komponenten gewährleistet ist. Ideal ist das HOESCH- „Lüftungs-/Revisionsgitter“ mit den Abmessungen 605 x 405 mm (Artikel-Nr. 27311.305). -
Seite 9: Schemazeichnung
13 Ablage Abdeckung Der Whirlpool PERA ist mit einer Abdeckung ausgestattet. Bei Nichtbenutzung über einen längeren Zeitraum muss der Whirlpool immer zugedeckt werden. Die Abdeckung verhindert nicht nur die Abkühlung, sondern auch die Verdunstung des Wassers, was beim Einsatz in geschlossenen Räumen besonders wichtig ist. Die Abdeckung erleichtert es zudem, das Wasser sauber zu halten und die Verschmutzung des Wassers zu vermeiden. -
Seite 10: Bedienungsanleitung
Bedienungsanleitung Es ist soweit: Das erste Bad in Ihrer HOESCH-Whirlpool steht bevor! Wir wünschen Ihnen viel Freude an Ihrer neuen Whirlpool! Ständige Produktionsüberwachung, Forschung und Weiterentwicklung, verbunden mit dem innovativen Design unserer Luxuswhirlpool aus Sanitär-Acryl, gewährleisten, dass Sie sich für ein hochwertiges Qualitätsprodukt entschieden haben. -
Seite 11: Massagezonen
DIRECT~PIN Vitale Zone Die Liege ist der wichtigste Bestandteil des Whirlpools PERA. Sie belebt und verjüngt den ganzen Körper. 4 rotierende PIN~SPIN-Düsen dringen tief in die müden und angespannten Skelettmuskeln ein. 6 SWRIL~PIN-Düsen im Bereich der Oberschenkel und Waden sind in der Lage, alle Muskelstränge zu erreichen. Sie bekämpfen die Müdigkeit nach einem Training und langem Sitzen hinter dem Lenkrad oder im Büro. -
Seite 12: Trockenlaufschutz
Sl - Standby-Modus, Erwärmung bis 10 °C nur während des Filtrationsvorgangs Service-Ventile Der Whirlpool PERA ist mit zwei Service-Ventilen ausgestattet. Beim normalen Betrieb müssen sie geöffnet sein, wie der nachstehenden Abbildung zu entnehmen ist, damit das Wasser fließen kann. Muss die Pumpe oder die Bedientastatur ausgetauscht werden, so müssen die Ventile geschlossen werden und somit ist es nicht erforderlich, das Wasser vor... -
Seite 13: Wasseraustausch Im Whirlpool
Wochen). Empfohlen wird ein Whirlpooltester mit der Artikelnummer 67721. Der richtige pH-Bereich zum Baden beträgt 7,0 bis 7,4. Beim Whirlpool PERA erfolgt die Dosierung von Desinfektionsmitteln dadurch, dass ein Granulat mit der Artikelnummer 68874 im Pool platziert wird. - Seite 14 Hinweis! Vor und während des Bads im Whirlpool PERA dürfen keine Seife oder andere schäumende Mittel verwendet werden! (Starkes Schäumen kann die Filteranlage beschädigen). Jedes Mal vor der Nutzung des Whirlpools PERA sollte man gründlich duschen, die Seife entfernen und anschließend den ganzen Körper gründlich abtrocknen.
-
Seite 15: Checkliste
(keine schäumenden, ölhaltigen) Badezusätze zu verwenden! Sie den Whirlpool nicht benutzen oder abwesend sind (z.B. Urlaub)? Der Whirlpool PERA ist mit einem zuvor beschriebenen Filtrationsmodus ausgestattet, wodurch der Whirlpool selbst über einen längeren Zeitraum ohne direkte Aufsicht belassen werden kann. - Seite 16 HOESCH Design GmbH HOESCH Sanitär AG Postfach 10 04 24 Industriestraße 4 D-52304 Düren CH-4658 Däniken Tel.: +49 (0) 24 22 54-0 Tel.: +41 (62) 2 88 77 00 Fax: +49 (0) 24 22 54-540 Fax: +41 (62) 2 88 77 01 E-Mail: info@hoesch.de...
